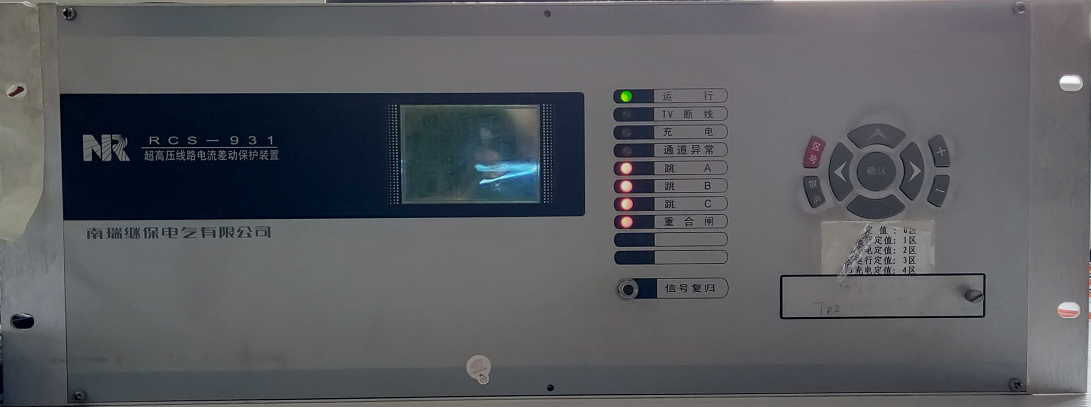

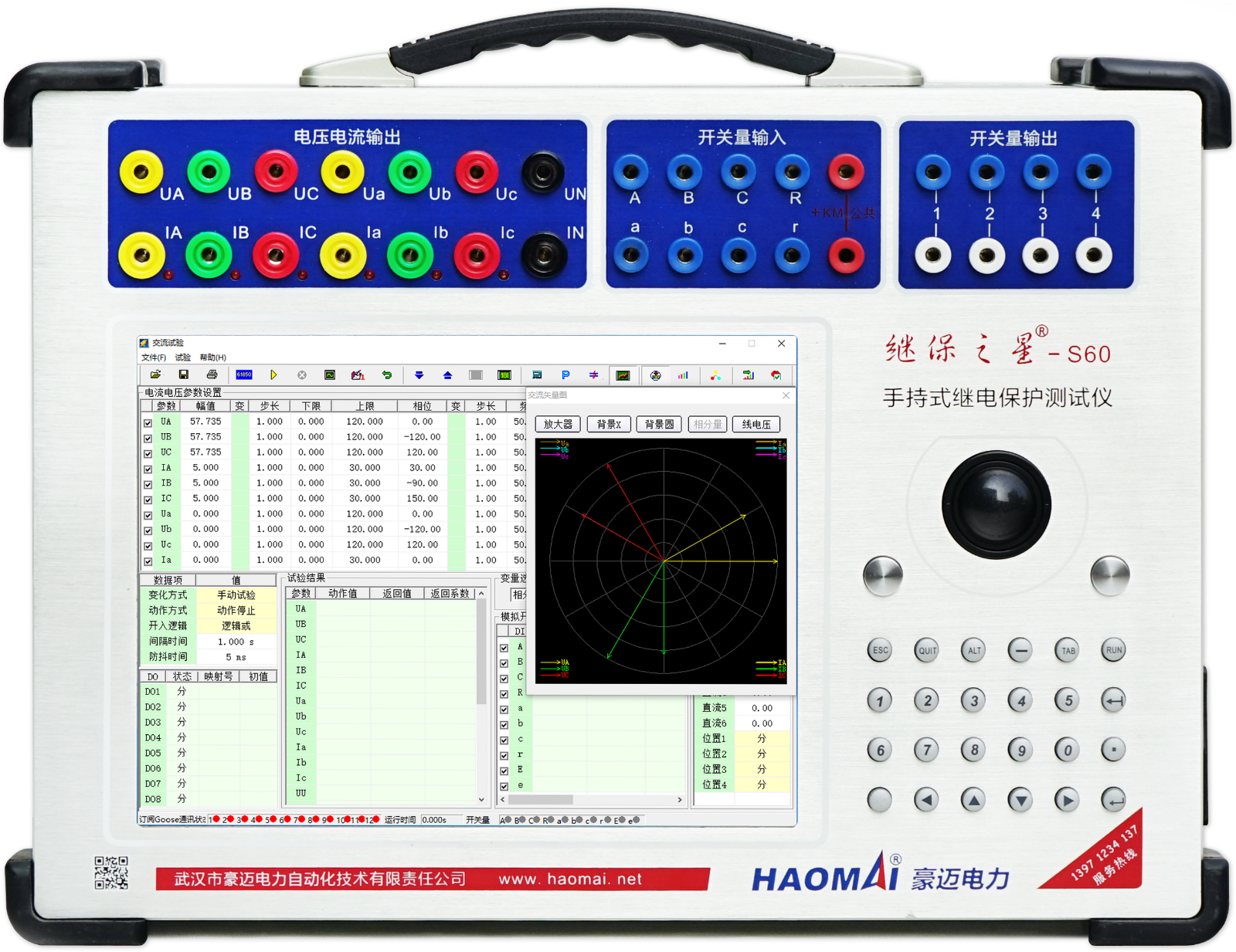

?重合閘試驗是線路保護常見的試驗項目，當線路發生瞬時性故障時，重合閘動作后能恢復故障進入正常運行，當線路發生永久性故障時，重合閘動作后又將加速跳開。 下面以RCS-931線路保護裝置發生永久性故障為例，使用繼保之星-S60 手持式繼電保護測試系統整組試驗模塊介紹重合閘后加速的校驗方法。
（2）保護壓板設置：
在“整定定值”里，把運行控制字“投相間距離 II 段”、“投三相重合閘”、“內重合閘把手”置“1”，其他的均置“0”（‘1’表示投入，‘0’表示退出）。
在“壓板定值”里，僅把“投距離保護壓板”置“1”。
在保護屏上，僅投“距離保護”硬壓板。

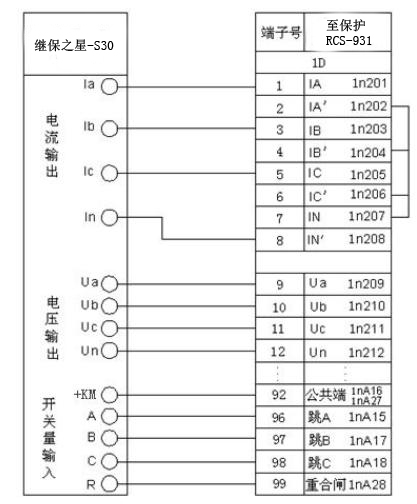

將繼保之星-S60 手持式繼電保護測試系統的電壓輸端“Ua”、“Ub”、“Uc”、“Un”分別與保護裝置的交流電壓“Ua”、“Ub”、“Uc”、“Un”端子相連。 將繼保之星-S60的電流輸出端“ Ia”、“Ib”、“Ic”分別與保護裝置的交流電流“IA”、“IB”、“IC”（極性端）端子相連； 再將保護裝置的交流電流“ IA＇”、“IB＇”、“IC＇”（非極性端）端子短接后接到“IN”（零序電流極性端）端子，最后從“IN＇”（零序電流非極性端）端子接回繼保之星-S60的電流輸出端“In”。
將繼保之星-S60的開入接點“A”、“B”、“C”、“R”分別與保護裝置的分相跳閘出口接點“跳A”、“跳 B”、“跳 C”以及“重合閘”接點相連，將繼保之星-S60的“+KM”與保護裝置的公共端相連。 此處線路對應的開關位置在“合位”不考慮開出接線。
在“整組試驗”菜單里，試驗過程由保護的接點動作情況控制，此次試驗包括以下幾
個過程： 故障前→故障（跳閘）→正常狀態（重合閘）→故障（跳閘后加速）。
△ 試驗參數設置

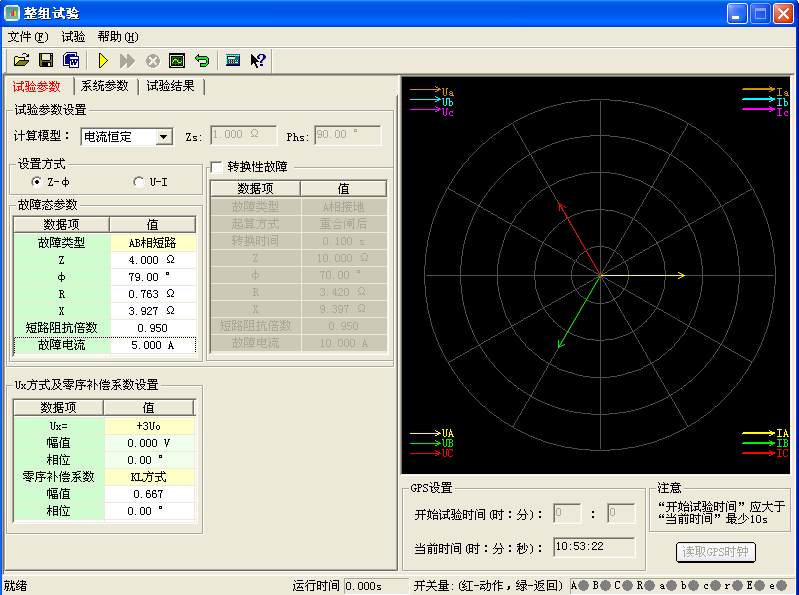

整組試驗參數：
1）故障類型： 模擬距離保護，可設為相間距離，AB相短路故障。
2）整定阻抗： 幅值取“相間距離Ⅱ段定值”，設為4.0Ω，相角取“正序靈敏角”，設為“79.0°”。
3）短路阻抗倍數： 故障時的短路點位置，根據繼電保護的調試規程，一般取0.95倍，以檢查保護動作的靈敏性。
4）故障電流： 設置短路時的電流，一般應保證計算出的短路電壓不越限，可設為5.0A。
6） 零序補償系數： 此處模擬的是相間距離保護，可不關注零序補償系數。
7）轉換型故障： 此處不需要轉換型故障，可不勾選。

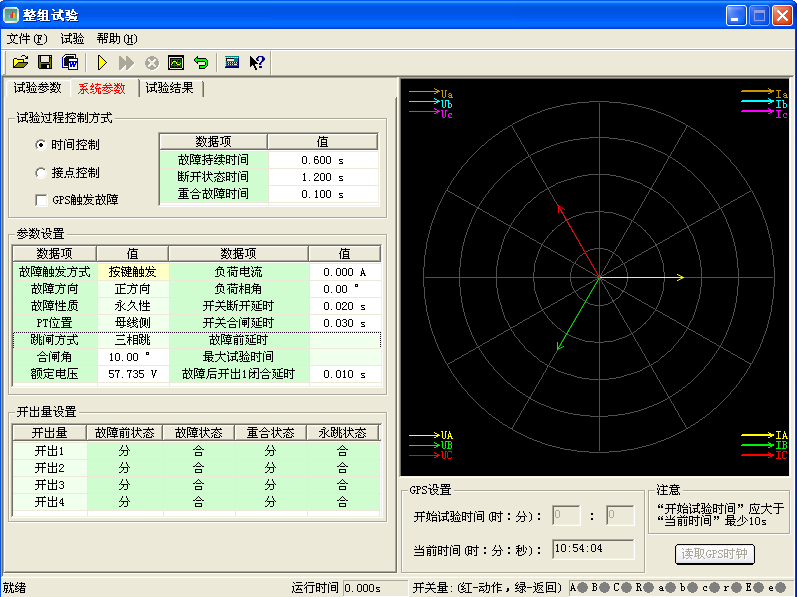

1）試驗控制方式： 為方便試驗，可選擇“時間觸發”，通過繼保之星-S60控制各個狀態的時間。 “故障持續時間”為發生相間故障的時間，此處應大于II段定值保證可靠動作。 “斷開狀態時間”為故障后的重合狀態時間，此處應大于重合閘定值時間，保證重合閘可靠動作。 “重合故障時間”為永久性故障測試儀加量時間，保證重合后繼續動作。
2）故障觸發方式： 可選擇按鍵觸發，該按鍵一般大于保護的復歸時間（含重合閘充電時間），可通過觀察保護TV斷線燈滅和充電燈亮后再開始觸發。
4）PT位置： 根據實際情況，一般安裝在母線側。 跳閘方式可設為三相跳閘。
5）故障起始角： 由于定值同期合閘角為20°，此故障起始角要低于合閘角才能保證可靠動作。
6）額定電壓： 可設為57.735V，線路跳閘后的電壓。 如果檢同期時要檢查線路電 壓和母線電壓必須大于40V。
7）負荷電流： 故障前狀態額定電壓輸出不需要電流輸出，可設為0。
8）開關延時： 如果是帶模擬斷路器試驗，建議跳合閘延時至少設置0.020s。
（2）試驗操作方法：
開始試驗點擊右三角按鈕或者按鍵盤上的“運行”“確認”鍵，繼保之星-S60開始輸出，先輸出空載狀態（按鍵前一直輸出正常狀態，等待保護復歸，重合閘充電完成），然后再輸出故障狀態，直到保護可靠跳閘，開入接點A、 B、C全部閉合，接著再輸出重合閘狀態，直到保護重合閘成功，開入接點 R閉合， 最后自動結束試驗，根據提示選擇是否保存試驗結果。
（3）試驗結果:
試驗結束后開入量會記錄試驗動作信息和重合閘信息。 保護動作如下圖所示：
觀察保護動作結果，打印動作報告及動作報文，如下表：
被保護設備： 保護設備 版本號： V1.60 打印時間： 2019-12-13 19:38:29
△ RCS-931超高壓輸電線路成套保護裝置——整組動作報告
