智能站常規采樣GOOSE跳閘保護功能測試

發布時間：2019/12/23武漢市豪邁電力自動化技術有限責任公司

?目前智能變電站保護裝置主要以電子互感器、采集器、合并單元模式或者傳統互感器、合并單元模式實現采樣回路數字化。跳閘回路以保護裝置、智能終端模式實現跳閘回路數字化。現有的電子式互感器、采集器、合并單元等裝置的技術水平不能完全滿足數據高精度、同步性等要求，經常會出現采樣數據異常情況，且異常問題難定位，在使用過程中存在一定缺陷。

針對數字化采樣缺點以及GOOSE 跳閘優點，根據繼電保護標準化設計規范，電網系統提出一種新模式即常規采樣GOOSE 跳閘模式。 常規采樣指保護裝置直接對模擬量進行數據采樣，GOOSE跳閘指保護裝置通過光纖與智能終端相連直接發跳閘指令 。對于此種模式，常規的繼電保護測試儀和數字式繼電保護測試儀都難以單獨實現保護測試，必須使用數模一體繼電保護測試儀來完成。本文以繼保之星-7000A 綜合型數字式繼電保護測試系統對南瑞繼保PCS-931A5-DG-N超高壓線路保護裝置進行差動保護試驗。

常規采樣GOOSE跳閘保護裝置介紹

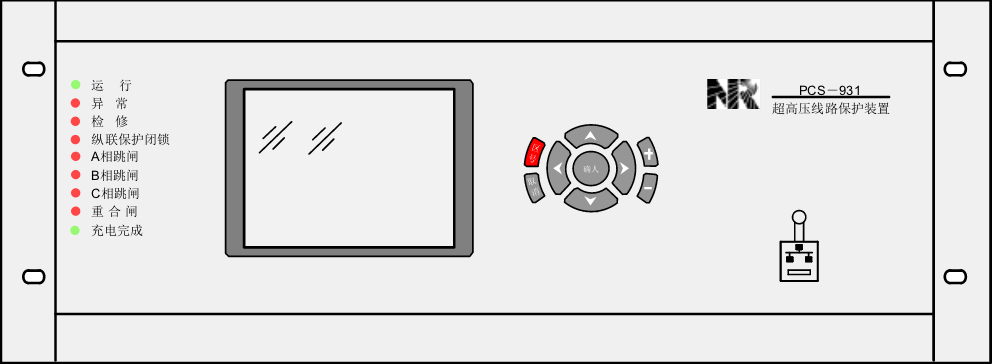

?△ PCS-931保護裝置正面

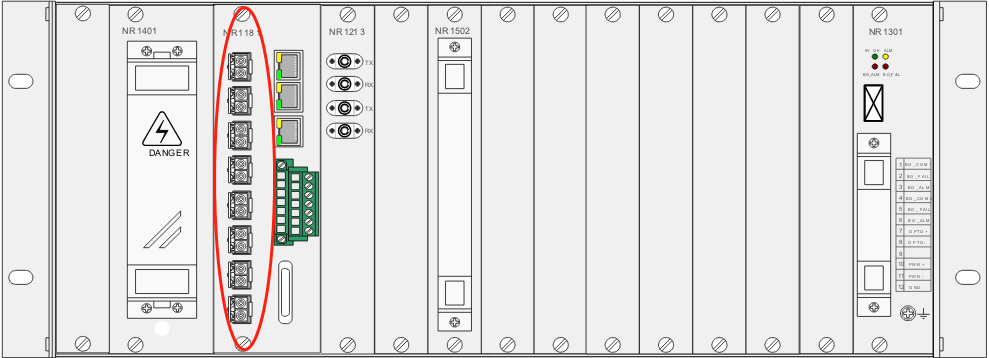

△ PCS-931常規采樣GOOSE跳閘背板

NR1181是常規采樣數字跳閘的DSP插件，該插件由高性能的數字信號處理器、同步采樣的16位高精度ADC以及其他外設組成。插件完成模擬量數據采集功能、與對側交換采樣數據、保護邏輯計算和跳閘出口等功能。雙重化的采樣通道和數字信號處理器有效提高裝置的可靠性。 DSP及MONI插件占兩個插槽，槽號為04和05。插件支持GOOSE功能和IEC61850-9-1/2規約，完成保護從合并單元接收數據、發送GOOSE命令至智能操作箱等功能。

測試設備介紹

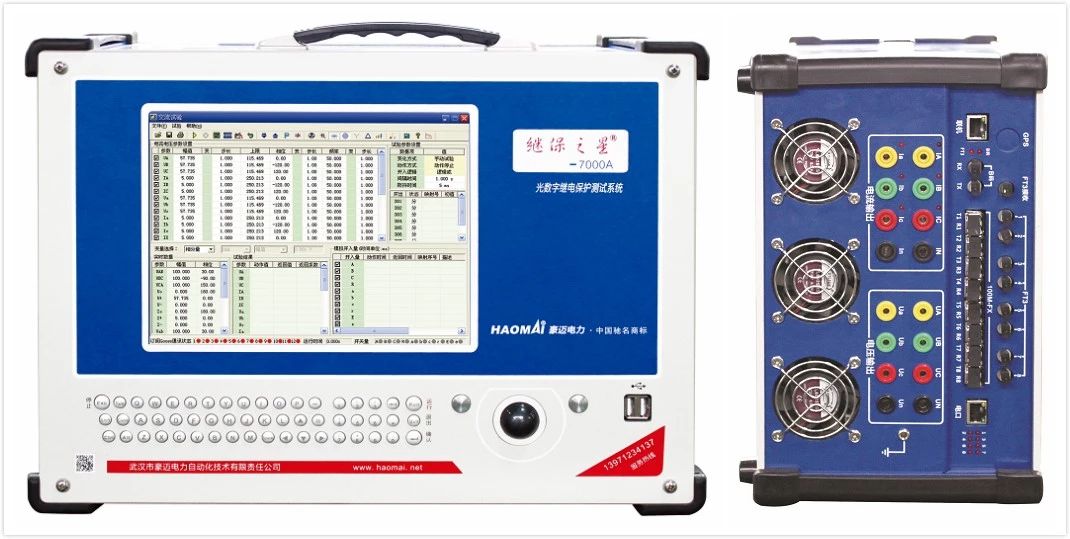

? △??繼保之星-7000A 綜合型數字式繼電保護測試系統

? ?繼保之星-7000A 綜合型數字式繼電保護測試系統可輸出模擬量電流電壓信號，同時訂閱或發布GOOSE信號，模擬CT/PT二次量輸出給保護裝置，接收保護裝置發出的GOOSE跳閘信號，完成常規采樣GOOSE跳閘類保護裝置的功能校驗。

試驗舉例

某智能變電站保護裝置采用模擬量采樣GOOSE跳閘的方式，線路1A套南瑞保護PCS-931A5-DG-N的線路光差定值為1.0A，使用繼保之星-7000A校驗差動保護動作并測試出其動作時間。

1）接線方法

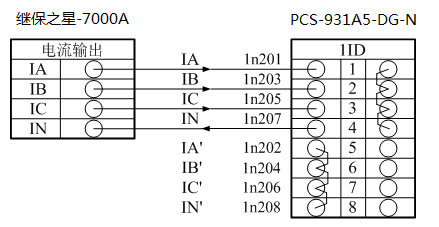

繼保之星-7000A模擬量輸出電流接線下圖所示，模擬量電壓接線時，測試儀ABCN輸出對應保護裝置的UA、UB、UC、UN輸入端子。

△ 模擬量輸出接線示意圖

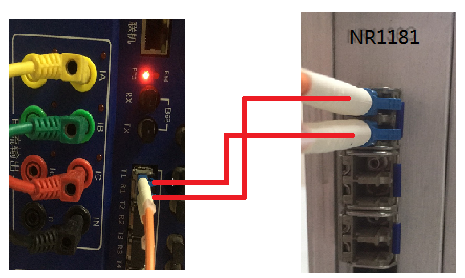

保護GOOSE跳閘出口接線方式見下圖

△ GOOSE接線示意圖

2）軟件配置

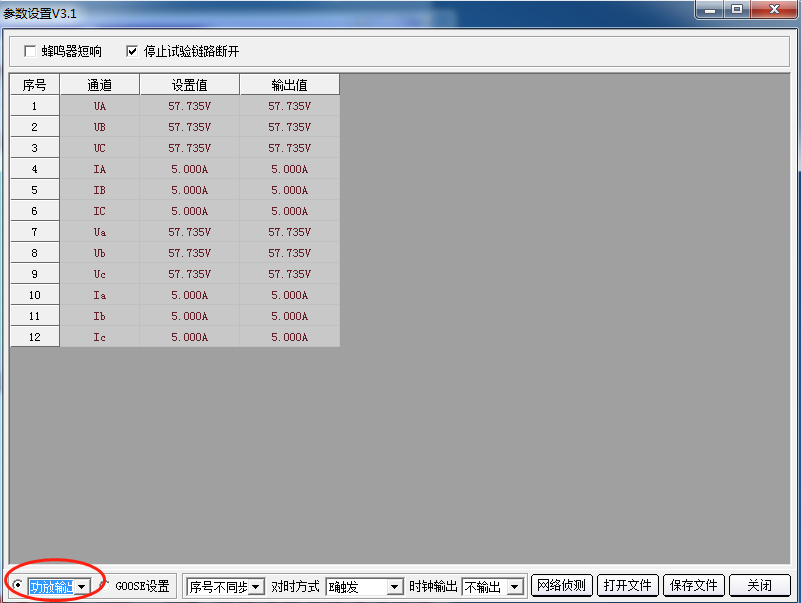

進入狀態序列試驗界面，點擊IEC61850參數設置界面，在左下角選擇“功放輸出”后關閉，表示此時測試儀輸出模擬量電流電壓信號。

△ IEC61850參數設置

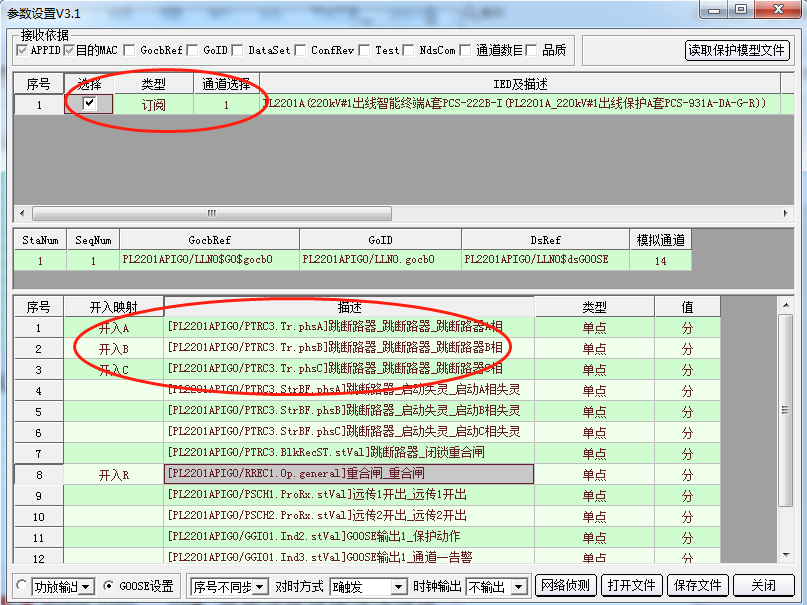

點擊GOOSE參數設置界面，導入保護的跳閘控制塊，此時測試儀模擬智能終端接收保護裝置發出的跳閘信號，測試儀GOOSE口為訂閱，通道選擇光纖1，對應的跳閘出口映射為開入ABC，如果帶重合閘可以映射上合閘出口為開入R，設置好后關閉即完成。

△ GOOSE參數設置

3）試驗方法

鼠標點擊桌面“繼保之星”快捷方式→點擊“狀態序列”圖標，進入狀態序列試驗模塊。

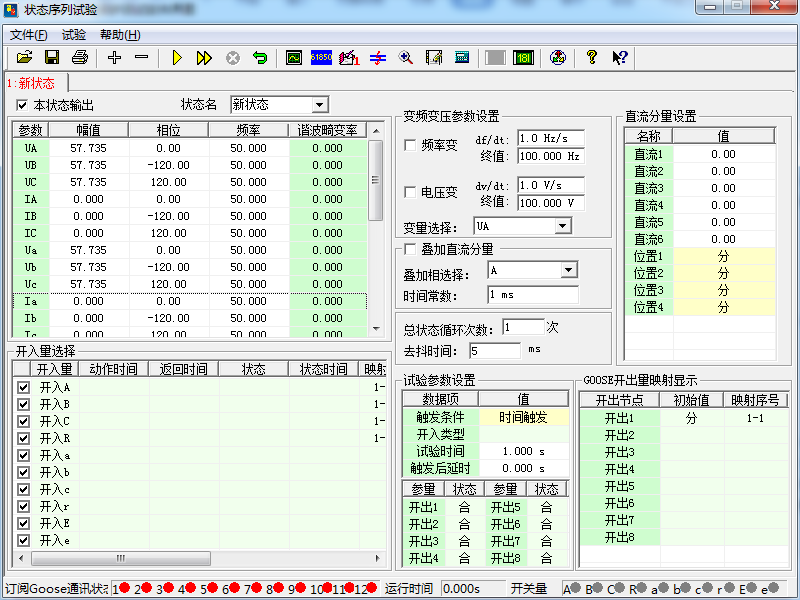

△ 狀態序列試驗界面

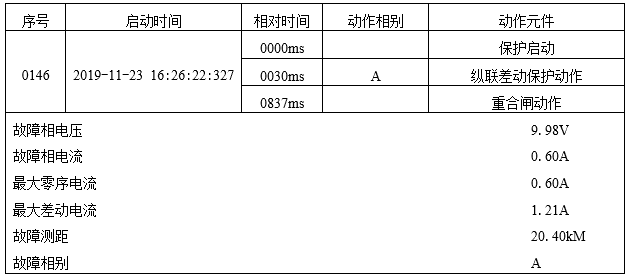

試驗前需將通道1差動軟壓板置“1”，對應的差動保護控制字和重合閘控制字置“1”，通道1光纖改為自發自收，本側對側識別碼改為一致，以模擬A相故障為例，測試動作時間時差動電流為1.2Id時，試驗步驟如下：

（1）按狀態序列工具欄“+”或“-”按鍵進行添加或刪除狀態，確保狀態數量為2；

（2）各狀態中的電壓電流設置如下表所示：

?	狀態一（故障前）	狀態二（故障）
UA/V	57.735∠0°	10∠0°
UB/V	57.735∠-120°	57.735∠-120°
UC/V	57.735∠120°	57.735∠120°
IA/A	0	0.6∠-78°
IB/A	0	0
IC/A	0	0
觸發條件	按鍵觸發	時間觸發
開入類型	?	?
試驗時間/ms	?	100
觸發后延時/ms	0	0
