案例實操丨變電站投運前相量與極性檢查試驗

發布時間：2023/07/21武漢市豪邁電力自動化技術有限責任公司

新建與改造變電站時，CT、PT在安裝調試過程中可能出現一些問題，一次班組檢查為正常，二次班組檢查二次回路也正常，但投運時需要一二次配合的情況下問題才會顯現。因此在變電站投運前，需將一二次配合進行相量及極性檢查，及時發現并處理問題。

為此，武漢豪邁自主研發了HTA/HTV 無線遙控數字式智能電流源/電壓源，可模擬一次側負荷運行，配合無線遙控主機進行一次測加量，二次側測量，完成整個一二次回路的變比、相量、極性等測試，同時查找一二次回路問題，排除變電站投運時可能存在的隱患。

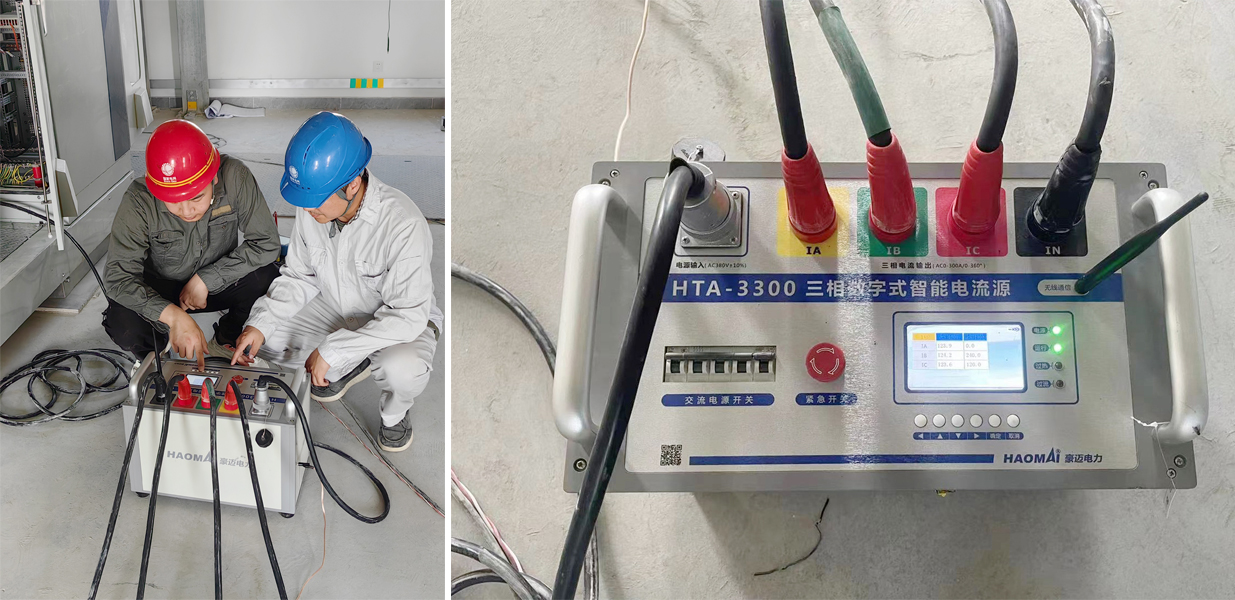

近期，國網某電力公司即將投運的220kV變電站使用HTA-3300 三相數字式智能大電流源搭配HTV-6000 三相數字式智能高電壓源，完成站內GIS設備的相量檢查與極性校驗工作。

1、站內情況及接線方法

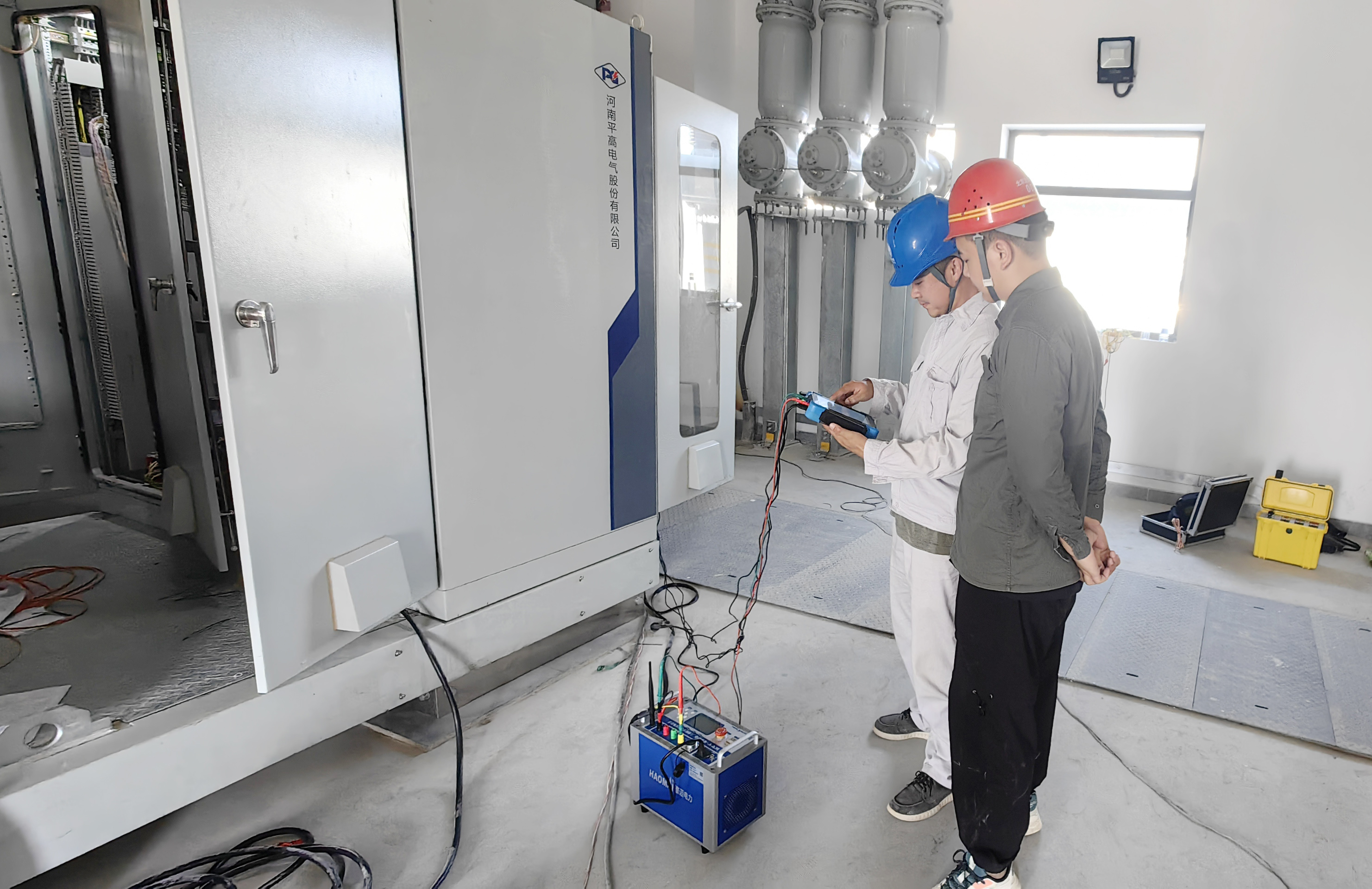

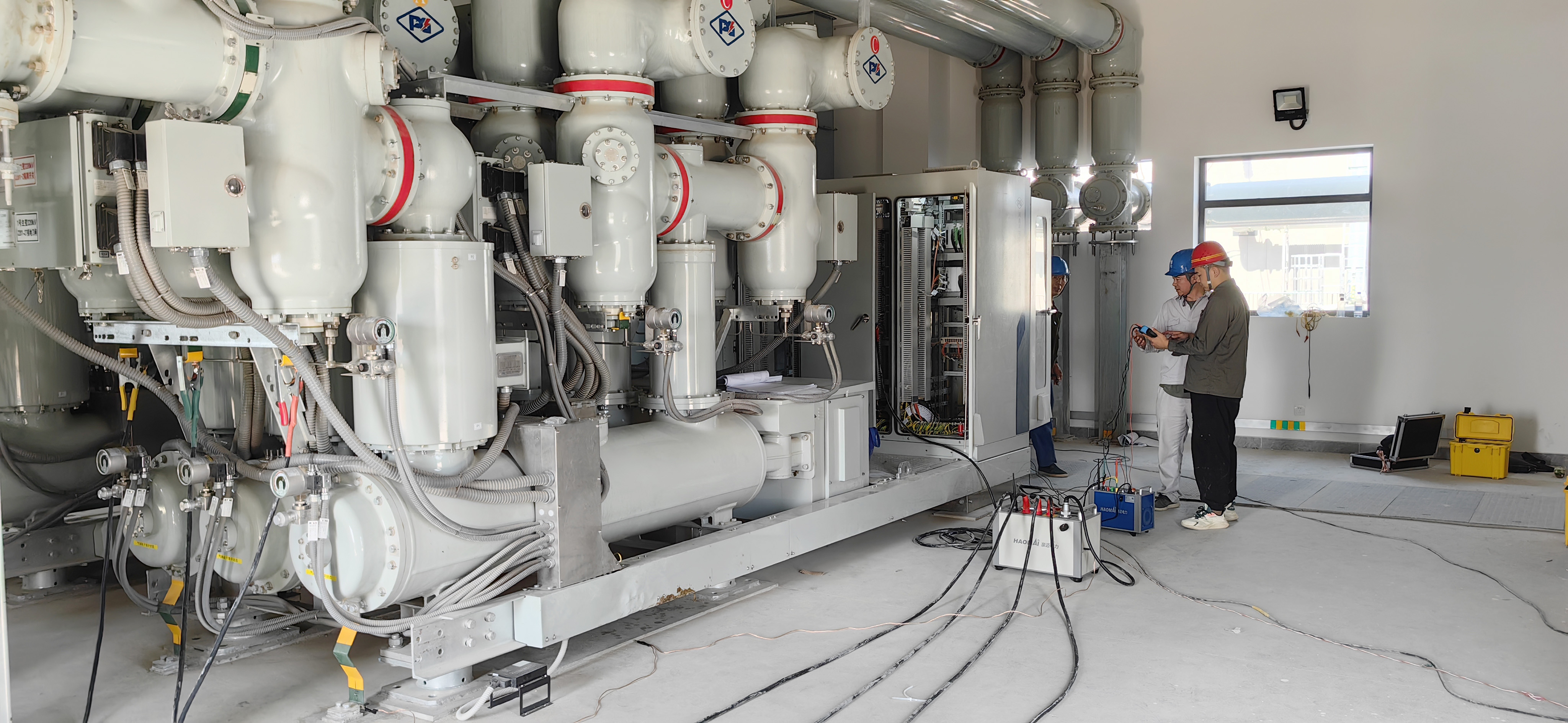

GIS變電站內整個CT為封閉狀態，接線時選擇由接地端子裸漏的接線柱接線，拆開接地排，將HTA-3300 接至CT端子處，CT另外一側選擇合上接地刀閘，HTA-3300 的N極接到接地排上，形成電流回路。由于新建站尚未做相關升壓措施，考慮到突然升壓可能會出現的安全隱患，選擇直接加二次電壓進二次回路中，其中一路電壓接至無線遙控主機上用作電壓基準，使電流源以電壓的相位為基準輸出，完成相量校核。

2、加量及結果檢查

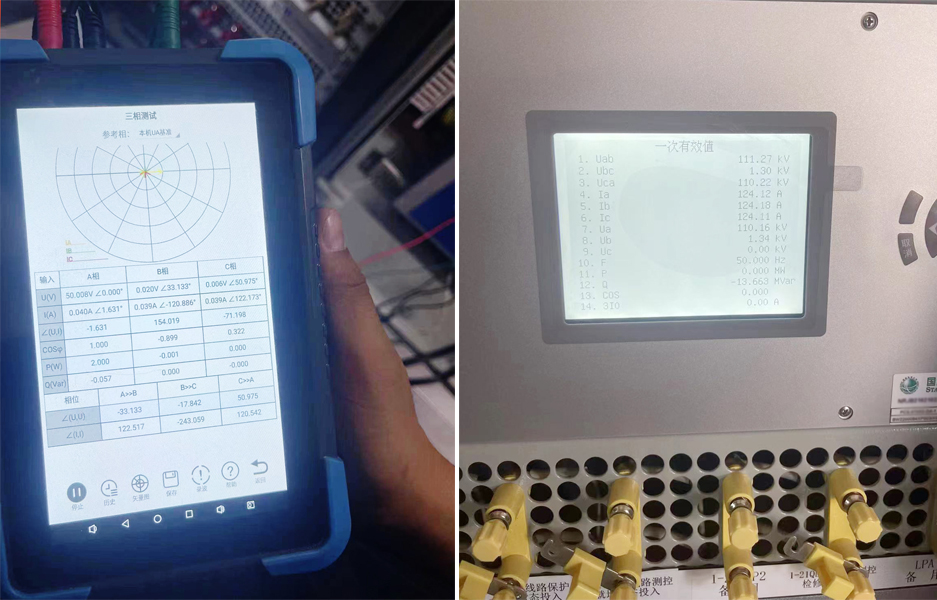

完成一二次回路接線后，使用無線遙控主機采集電壓基準，控制HTA-3300 輸出大電流，根據CT變比輸出適合的電流，通過無線遙控主機上的伏安相位測量功能鉗得二次側電流幅值相位。

完成單個間隔的測試后停止試驗，將此間隔的接地刀閘斷開，斷路器合上，另外一個間隔同理操作，使電流從此間隔CT流向母線，到下個間隔，完成間隔間的相量測試。
