案例實操丨縱聯零序保護試驗方法

發布時間：2022/12/15武漢市豪邁電力自動化技術有限責任公司

縱聯零序保護是在階段式零序保護的基礎上增加了通信接口和必要的動作邏輯。當通道退出或運行中，通道發生故障時縱聯零序就是完整的階段式零序保護，縱聯零序保護利用的遠方信號可以是閉鎖式也可以是允許式。閉鎖式由判斷為反向故障的一側負責發信，閉鎖兩端保護；允許式由判斷為正向故障的一側負責發信，允許兩端保護跳閘。本文以繼保之星-Z70 手持式數模一體繼電保護測試儀對CSC-101A保護調試為例，介紹如何通過零序模塊一次性完成對縱聯零序保護正方向與反方向的調試工作。

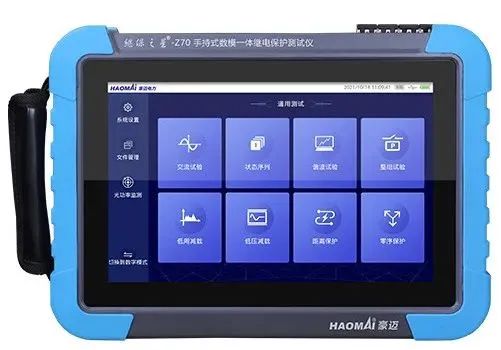

△ 繼保之星-Z70 手持式數模一體繼保測試測試儀

01 保護定值與壓板設置

序號	定值名稱	數值
1	縱聯零序電流定值	2.17A
2	縱聯軟壓板	1
3	縱聯硬壓板	1

02 試驗接線

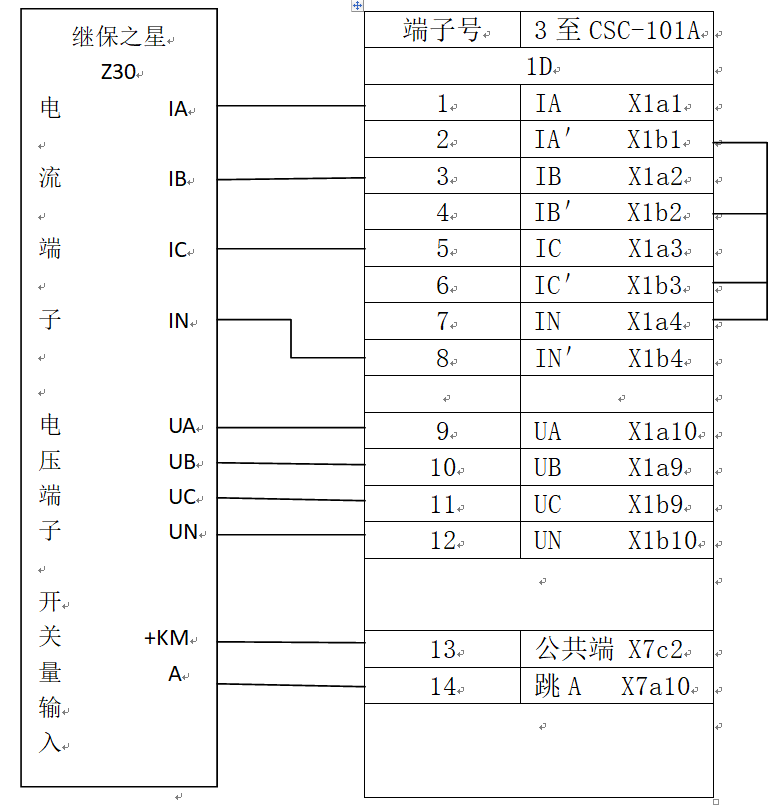

△ 縱聯零序保護接線圖

將繼保之星-Z70 的電壓輸出端“Ua”、“Ub”、“Uc”、“Un”分別與保護裝置的交流電壓“UA”、“UB”、“UC”、“UN”端子相連。將繼保之星-Z70 的電流輸出端“Ia”、“Ib”、“Ic”分別與保護裝置的交流電流“IA”、“IB”、“IC”（極性端）端子相連；再將保護裝置的交流電流“IA＇”、“IB＇”、“IC＇”（非極性端）端子短接后接到“IN”（零序電流極性端）端子，最后從“IN＇”（零序電流非極性端）端子接回繼保之星-Z70 的電流輸出端“IN”。將繼保之星-Z70 的開入接點“A”與保護裝置的分相跳閘出口接點“跳A”接點相連，將繼保之星-Z70 的“+KM”與保護裝置的公共端相連。此處該線路對應的開關位置在“合位”不考慮開出接線。

03 縱聯零序功能校驗

1）參數設置

在零序保護菜單內，勾選零序Ⅰ、Ⅱ段，分別作為縱聯零序保護正方向故障和反方向故障的情況，觸發方式選擇時間觸發，觸發前延時設置為15S，保證TV斷線告警消失，選擇分相跳閘方式，試驗界面中的相關定值可根據定值單設置，試驗時間一般比定值時間大0.1-0.2s即可，故障相電壓根據經驗值可設置為20V。

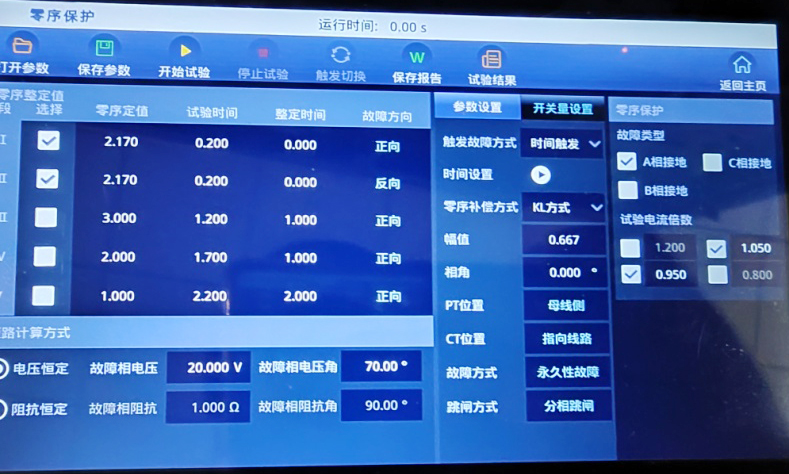

△ 零序保護模塊參數設置

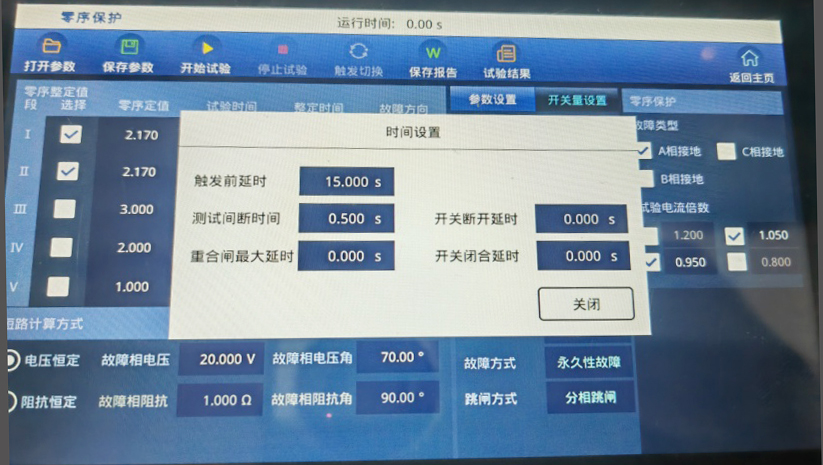

△ 正常態持續時間設置

2）試驗操作方法

點擊開始屏幕的“運行”、“確認”鍵，繼保之星-Z70 開始輸出，先輸出空載狀態，然后再輸出故障狀態，直到保護可靠跳閘，開入接點采集到動作時間，繼保之星-Z70 自動繼續后面的試驗直至完成所有保護試驗并結束試驗，根據提示選擇是否保存試驗結果。

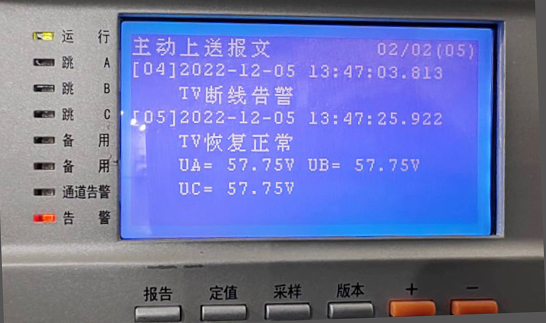

△ 空載狀態持續15S TV斷線返回

04 試驗結果

試驗結束后開入量記錄試驗動作信息。

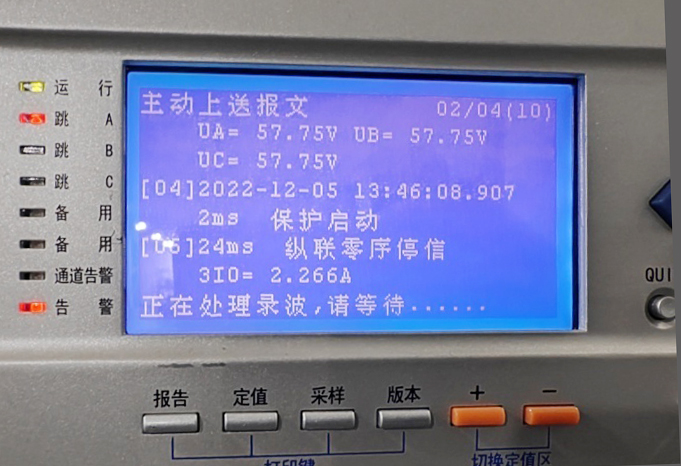

△ 縱聯零序通道未接通停信

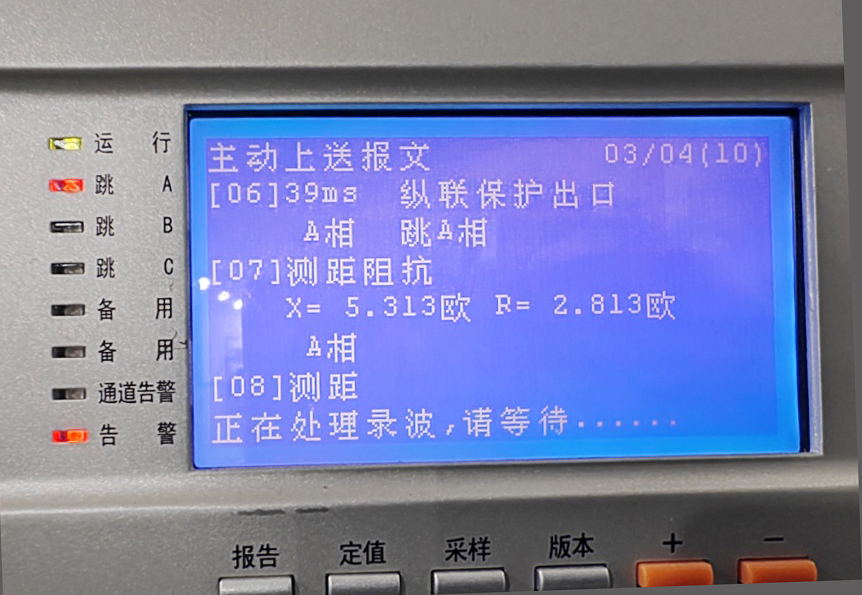

△ 縱聯零序保護動作

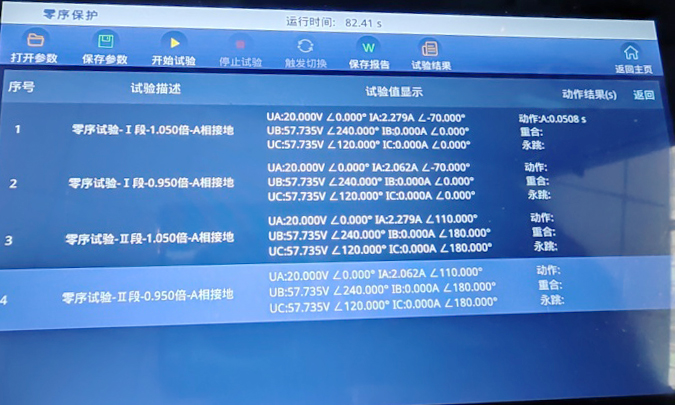

△ 自動記錄零序保護試驗結果

縱聯零序保護在正方向故障情況下，1.05倍短路倍數可靠動作，0.95倍短路倍數可靠不動作，在反方向故障情況下，保護在1.05倍短路倍數和0.95倍短路倍數下都可靠不動作，試驗結果正確。查看試驗報告可看到零序的各種故障類型動作情況及動作時間信息正確，通過此試驗模塊可以更加方便快捷高效地完成各類測試項目。
