                          案例實操丨發電機完全縱差保護調試方法
                          發布時間:2022/09/22武漢市豪邁電力自動化技術有限責任公司



                          保護裝置 PCS-985發變組保護裝置

                          測試設備: 繼保之星-7000S 數模一體繼電保護測試儀

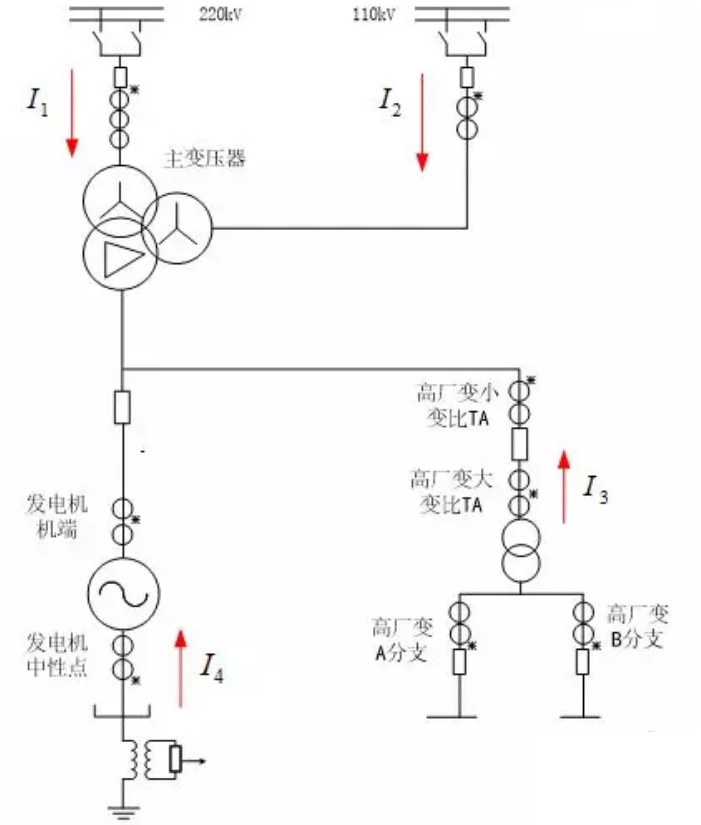

                          某電廠發變組系統,主變為三圈變,廠變低壓側為雙分支,發變組差動包含四個支路電流,分別為主變220kV側I1,110kV側I2,高廠變高壓側I3,發電機中性點側I4。 各側TA極性端見下圖,規定各側電流參考方向為流入發變組為正方向。

                          發變組系統圖

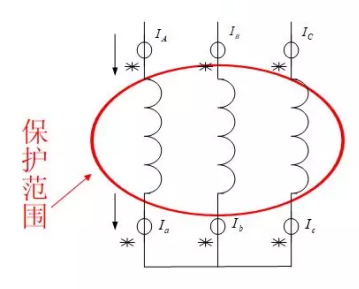

                          △ 發電機部分簡化圖

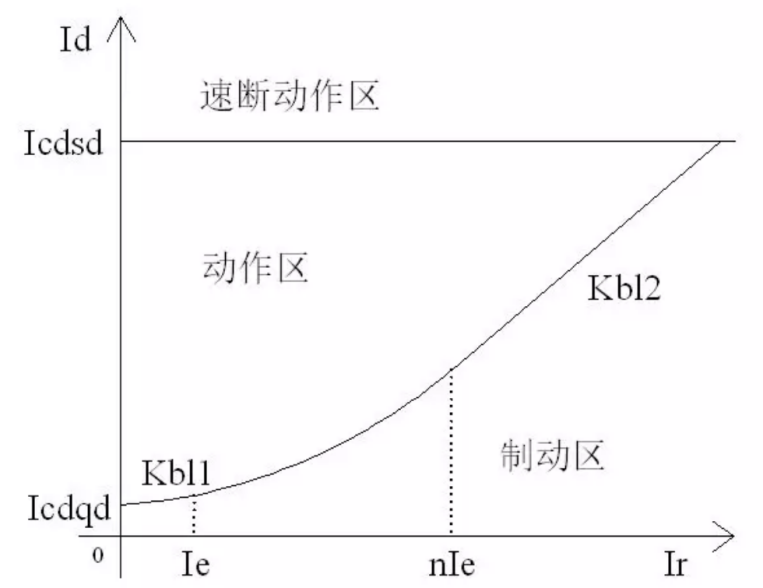

                          △ 比率差動動作特性

                          比率差動保護動作方程:

                          本文簡單介紹如何使用繼保之星-7000S 數模一體繼電保護測試儀進行PCS-985 發電機縱差保護調試。

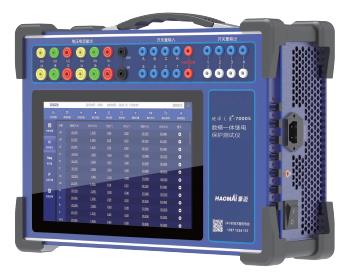

                          △ 繼保之星-7000S 數模一體繼電保護測試儀



                           1

                          保護相關設置




                          1)發電機保護定值控制字設置:

                          序號

                          定值名稱

                          數值

                          序號

                          定值名稱

                          數值

                          01

                          發電機額定容量

                          330MVA

                          02

                          發電機功率因數

                          0.94

                          03

                          一次額定電壓

                          20kV

                          04

                          發電機TA原邊

                          15000A

                          05

                          發電機TA副邊

                          5A

                          06



                          07

                          比率差動啟動定值

                          0.2Ie

                          08

                          差動速斷定值

                          2Ie

                          09

                          比率制動起始斜率

                          0.1

                          14

                          比率制動最大斜率

                          0.5

                          11

                          差動速斷投入

                          1

                          16

                          比率差動投入

                          1

                          2)保護壓板設置:

                          在“壓板定值”里,將“發電機差動保護”軟壓板置“1”,將“檢修”硬壓板置“1”,斷開“跳閘出口”硬壓板。

                           2

                          試驗接線




                          對于發電機保護接線方式,試驗時分別從發電機機端、 發電機中性點加入電流。 機端與中性點施加的電流大小相等方向相同。

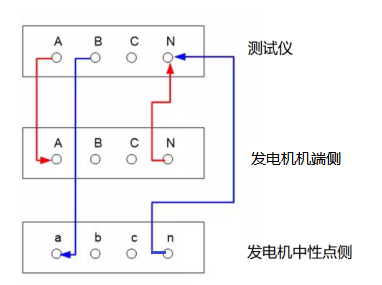

                          △ PCS-985 發電機差動接線圖

                           3

                          試驗方法




                          1)計算發電機額定電流

                          2)做平衡電流

                          根據以上試驗接線與分析,通過繼保之星-7000S 兩相電流即可做發變組差動平衡值,發電機機端A相施加電流IA=3.378A∠0°,中性點側A相流入電流IB=3.378A∠0°。 施加此電流,查看保護采樣發變組差動電流為0Ie,制動電流為1Ie。

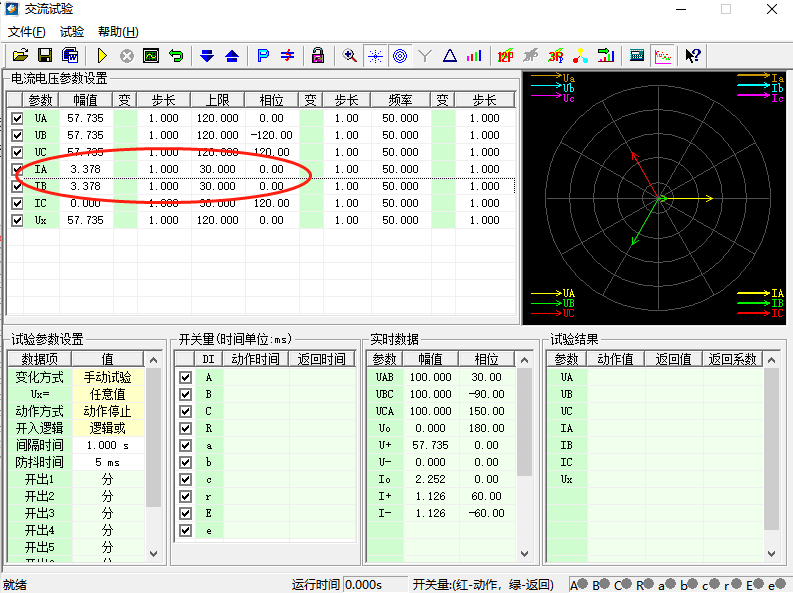

                          △ 發電機平衡電流參數設置

                          3)比率差動邊界試驗按照下表進行試驗,通過固定一側電流更改另一側電流,由平衡至保護動作,記錄各動作點。

                          序號

                          一側電流

                          二側電流

                          制動電流Ir

                          差動電流Id

                          A

                          Ie

                          A

                          Ie

                          Ie

                          Ie

                          1

                          0.337

                          0.1

                          1.007

                          0.32

                          0.2

                          0.21

                          2

                          0.674

                          0.2

                          1.464

                          0.44

                          0.31

                          0.22

                          3

                          1.685

                          0.5

                          2.635

                          0.78

                          0.64

                          0.28

                          4

                          3.337

                          1

                          4.647

                          1.38

                          1.18

                          0.38

                          5

                          6.74

                          2

                          9.15

                          2.71

                          2.35

                          0.7

                          6

                          10.11

                          3

                          14.19

                          4.21

                          3.61

                          1.21

                          7

                          13.48

                          4

                          19.78

                          5.87

                          4.94

                          1.87



                           4

                          試驗結論




                          根據以上試驗數據的制動電流Ir和差動電流Id,即可描繪出發電機縱差比率邊界曲線圖。

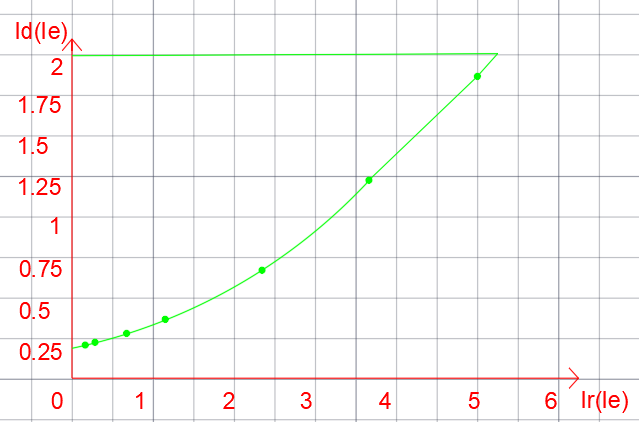

                          △ 發電機縱差比率邊界曲線

                          ?
