案例實操丨變電站母線不停電擴建間隔投運前注入式向量檢查

發布時間：2022/07/27武漢市豪邁電力自動化技術有限責任公司

試驗地點： 某110kV智能變電站

試驗設備： HTA/HTV無線遙控數字式智能電流源/電壓源、YD-300 無線遙測伏安相位儀

變電站新增間隔時通常情況下母線不會停電，新增線路保護無法施加一次電壓，下面使用HTA/HTV無線遙控數字式智能電流源/電壓源在變電站投運前母線不停電對擴建間隔通過施加一次電流與二次電壓同步方法進行注入式向量檢查試驗。

1、試驗接線

1）該站一次設備采用全封閉式GIS結構，其中111開關間隔為原有間隔正常運行，116開關間隔為新增間隔。

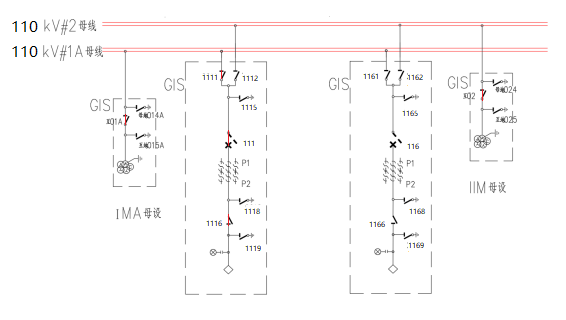

△ 一次示意圖（部分間隔）

2）由于其他間隔都帶電，只能在116間隔上進行接線，一次設備不能在GIS內部接線，現場查看1168接地刀閘方便打開，由此接線時，需要將116開關和1165地刀閉合，本間隔其他開關地刀都斷開。將電流從地刀1168流過CT再經開關226流過，最終由地刀1165流入大地形成電流回路。 110kV線路保護就地安裝，電壓直接在本線路保護裝置二次側通過電壓源施加。

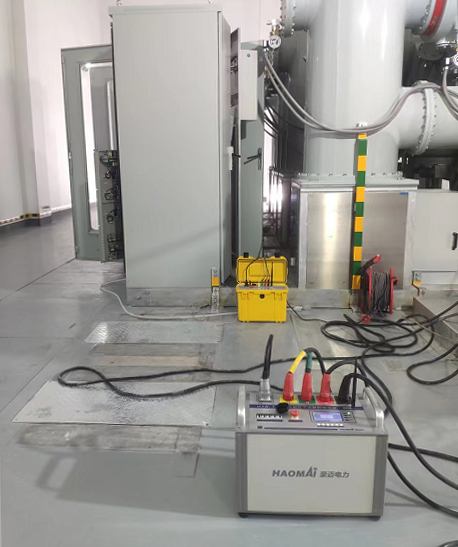

△ 現場接線圖

2、試驗設置及操作方法

通過CT、PT注入一次電流電壓值在保護裝置上查看幅值與相位從而檢查所有二次回路與極性。本試驗間隔CT保護繞組變比為1200A/5A。

1）先進行單機操作，分別施加一次電流和二次電壓，在保護采樣上查看采樣值是否正確。檢查采樣值之后確保試驗接線無誤。

2）將電流源與電壓源上電設置到遙控操作狀態，遙控主機會自動搜索電流源與電壓源，檢查遙控信號是否正常。

3）在遙控主機上設置參數。

相	設置幅值	設置相位
UA	60V	∠0°
UB	60V	∠240°
UC	60V	∠120°
IA	60A	∠0°
IB	120A	∠240°
IC	180A	∠120°

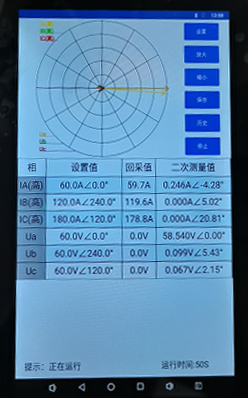

△ 參數設置圖

參數設置完成后點擊開始試驗，電流源、電壓源啟動輸出，在主機上查看回采值。

3、試驗結果

一次電流量和二次電壓量保持輸出，選取A相電壓和A相電流，通過YD-300 無線遙測伏安相位儀回采二次值查看向量極性是否正確。

△ 試驗結果

試驗結論：施加一次電流轉化成二次值應為60A*5/1200=0.25A，二次電壓為58V，采樣值正確。一次電流相位由于是從CT的P2流入P1，而二次鉗形表是從IAN流入IA，一二次都是反極性流入導致測得實際電流相位-4.28°（接近0°）是正確的，綜合以上數據得出此間隔的二次回路、相序、相位、極性均正確。
