技術實操丨直流空開安秒特性測試方法

發布時間：2022/03/18武漢市豪邁電力自動化技術有限責任公司

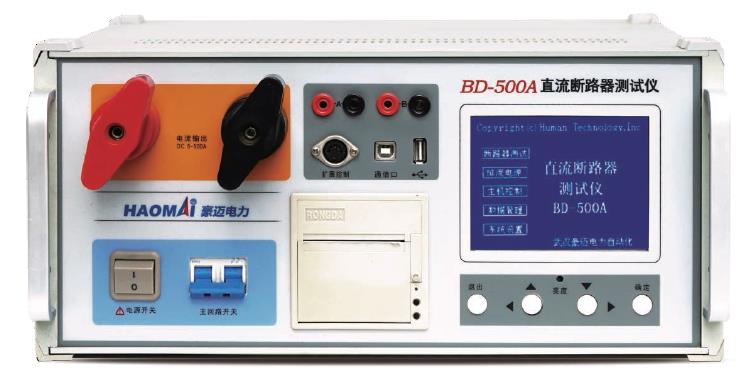

直流斷路器是電力系統變電站、發電廠直流系統常用保護元件，為防止越級跳閘事故發生，需要對直流系統中的各直流斷路器保護特性進行測試，確定在不同短路電流下斷路器的脫扣時間，對直流斷路器保護特性以及保護等級配合進行有效分析，核對直流系統上下級斷路器之間的級差配合是否合理。下面介紹使用BD-500A 直流斷路器安秒特性測試儀進行直流斷路器的安秒特性測試。

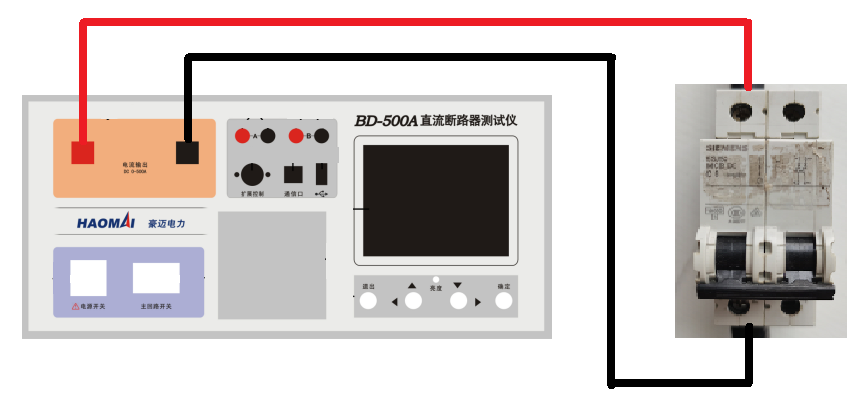

試驗接線

將BD-500A 直流斷路器安秒特性測試儀的輸出正極紅線接入空開輸入端，輸出負極黑線接入空開輸出端，試驗前保持空開處于斷開狀態。

安秒特性試驗方法

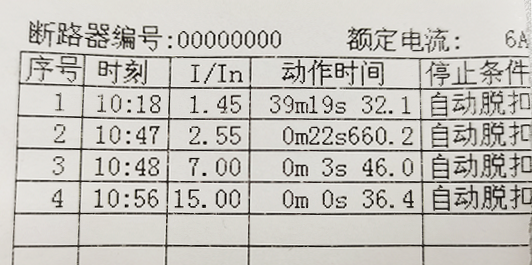

接通電源，打開BD-500A 直流斷路器安秒特性測試儀，合上空開。按照《GB∕T 10963.2-2020 電氣附件家用及類似場所用過電流保護斷路器第2部分：用于交流和直流的斷路器》進行參數設置，需要測試的點見下表：

試驗	類型	直流試驗電流	初始狀態	脫扣或不脫扣時間極限	預期結果
a	B、C	1.13In	冷態	t≤1h(In≦63A) t≤2h(In>63A)	不脫扣
b	B、C	1.45In	緊接a項試驗	t<1h(In≦63A) t<2h(In>63A)	脫扣
c	B、C	2.55In	冷態	1s<t<60s(In≦32A) 1s<t<120s (In>32A)	脫扣
d	B C	4In 7In	冷態	0.1s<t<45s(In≦32A) 0.1s<t<90s (In>32A) 0.1s<t<15s(In≦32A) 0.1s<t<30s (In>32A)	脫扣
e	B C	7In 15In	冷態	t<0.1s	脫扣
