下面我們介紹如何使用繼保之星-Z30 掌上型繼電保護測試儀進行RCS-931線路保護裝置縱差高低值試驗。

1）保護定值控制字設置：

2）保護壓板設置：

在“壓板定值”里，將“差動保護”軟壓板置“1”，在保護屏上，投入“差動保護”功能硬壓板，投入“檢修”功能硬壓板，斷開“跳閘出口”硬壓板，檢查保護裝置光纖通道處于自環狀態。

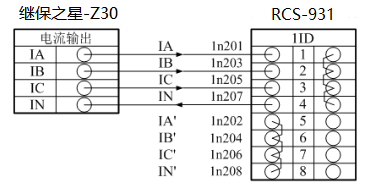

△? RCS-931縱差保護接線圖

將繼保之星-Z30 電流輸出端“Ia”、“Ib”、“Ic”分別與保護裝置的交流電流“IA”、“IB”、“IC”（極性端）端子相連； 再將保護裝置的交流電流“IA＇”、“IB＇”、“IC＇”、“IN＇”（非極性端）端子短接，將“IN”（零序電流極性端）端子接回繼保之星-Z30 電流輸出端“In”。 將繼保之星-Z30開入接點“A”與保護裝置的分相跳閘出口接點“跳A”接點相連，將繼保之星-Z30 “+KM”與保護裝置的公共端相連。

繼保之星-Z30 內置豐富的測試模塊，可實現模擬量模式與數字模擬切換，滿足大多數場景測試需求。

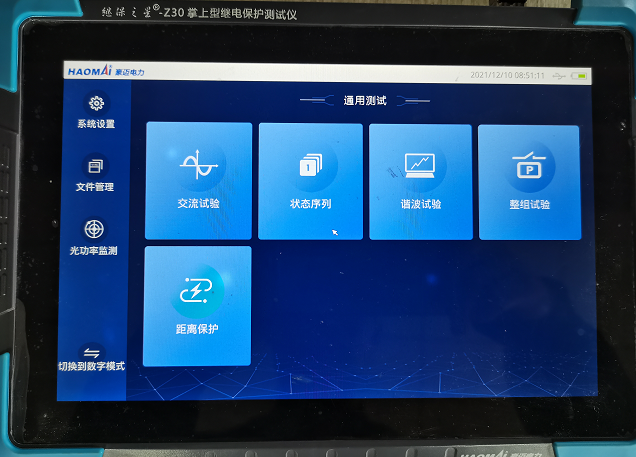

△ 繼保之星-Z30 軟件主界面

1、驗證差動保護高定值（縱差I段）動作情況

1）驗證0.95倍整定值下，差動保護可靠不動作

模擬三相短路故障，根據縱差高定值2.0A計算可得，差動電流實驗值2*0.5*0.95=0.95A。

①在“狀態序列”菜單，添加故障前、故障兩個狀態。

UA=UB=UC=57.734V，IA=IB=IC=0A，電壓電流均為正序，觸發方式： 時間觸發10s。

△?正常狀態參數設置

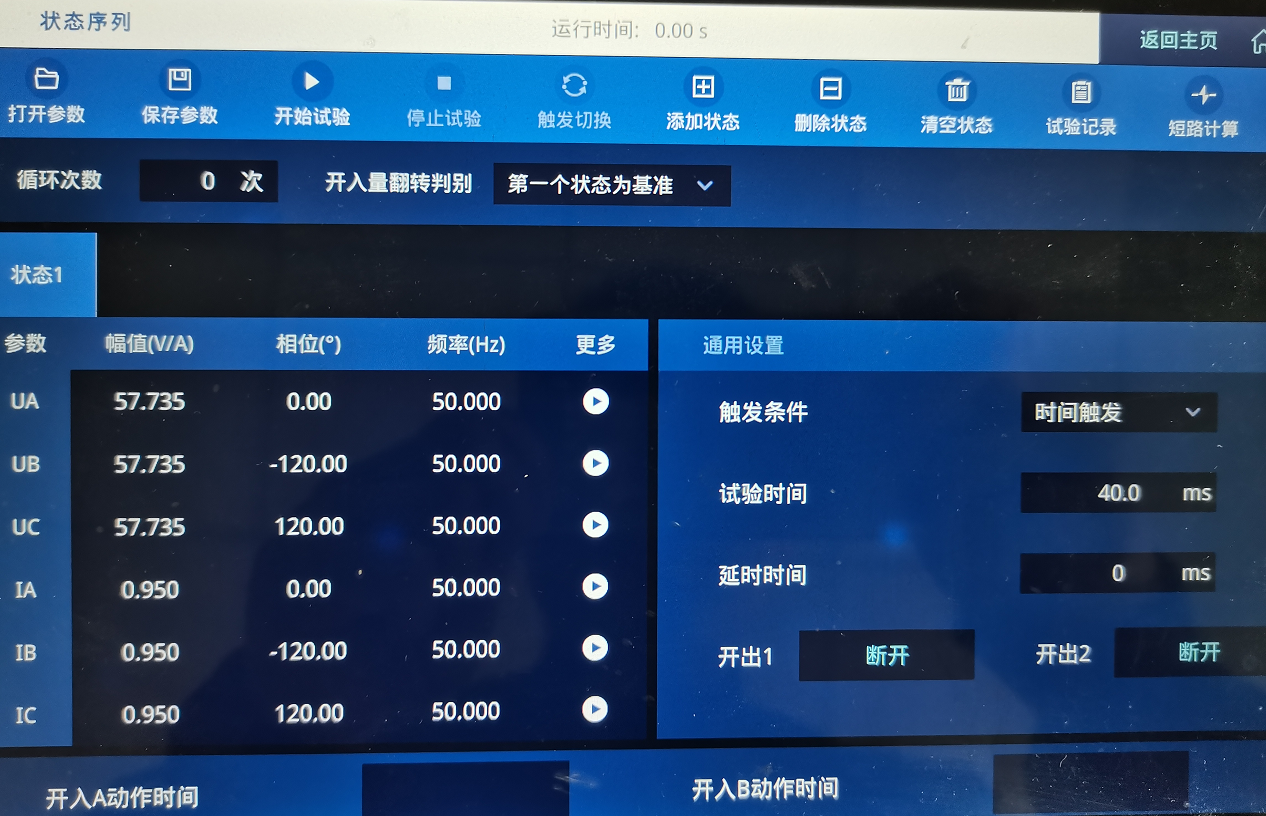

UA=UB=UC=57.734V，IA=IB=IC=0.95A，電壓電流均為正序，觸發方式： 時間觸發40ms，注意時間設置過長，縱差II段會動作。 為明確區分I段與II的動作情況，此處時間應滿足I段不滿足II段。

△ 故障狀態參數設置

②加量，設置完成后，點擊運行。 ?繼保之星-Z30 按照正常態設定值輸出持續時間10s，10s后裝置自動切換至下一狀態，?繼保之星-Z30 按照故障態設定值輸出持續時間40ms。

③實驗結果： ?保護裝置未動作，?繼保之星-Z30 未采集到跳閘信號。

2）驗證1.05倍整定值下，差動保護可靠動作

模擬三相短路故障，根據差動高定值2.0A計算可得，差動電流實驗值2.0*1.05*0.5=1.05A。

①在“狀態序列”菜單里，添加故障前、故障兩個狀態，狀態一設置見上圖正常狀態參數設置。

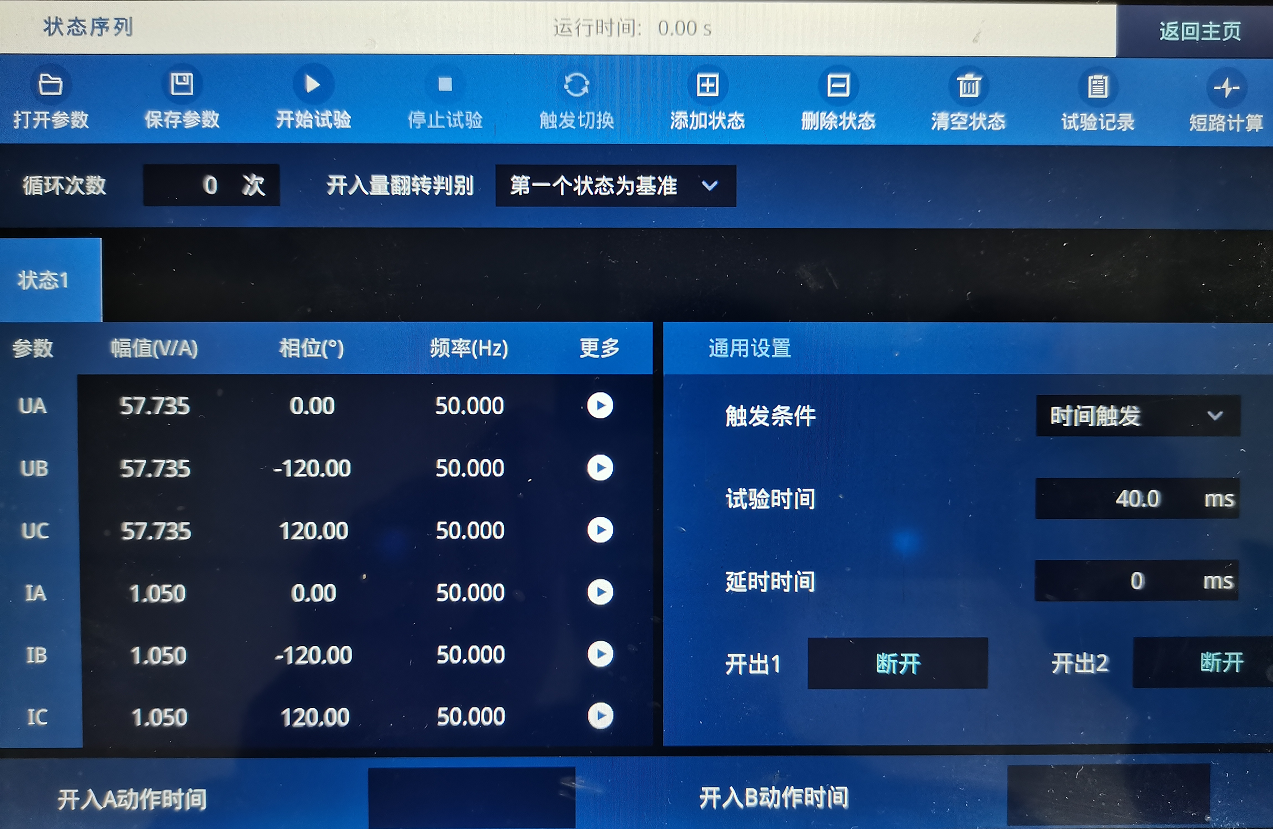

狀態二設置見下圖。 UA=UB=UC=57.734V，IA=IB=IC=1.05A，電壓電流均為正序，觸發方式： 時間觸發40ms。

△ 故障狀態參數設置

②加量，設置完成后，點擊運行。 ?繼保之星-Z30按照正常態設定值輸出持續時間10s，10s后裝置自動切換至下一狀態，繼保之星-Z30 按照故障態設定值輸出持續時間40ms。

③實驗結果： 保護動作有跳閘信號燈顯示，繼保之星-Z30 收到保護發出的跳閘信號，開關量輸入A端口測得動作時間為22ms。

2、驗證差動保護低定值（縱差II段）動作情況

1）驗證0.95倍整定值下，差動保護可靠不動作

模擬A相接地故障，根據縱差低定值1.0A計算可得，差動電流實驗值1*0.5*0.95=0.475A。

①在“狀態序列”菜單里，添加故障前、故障兩個狀態，狀態一設置見上圖正常狀態參數設置。

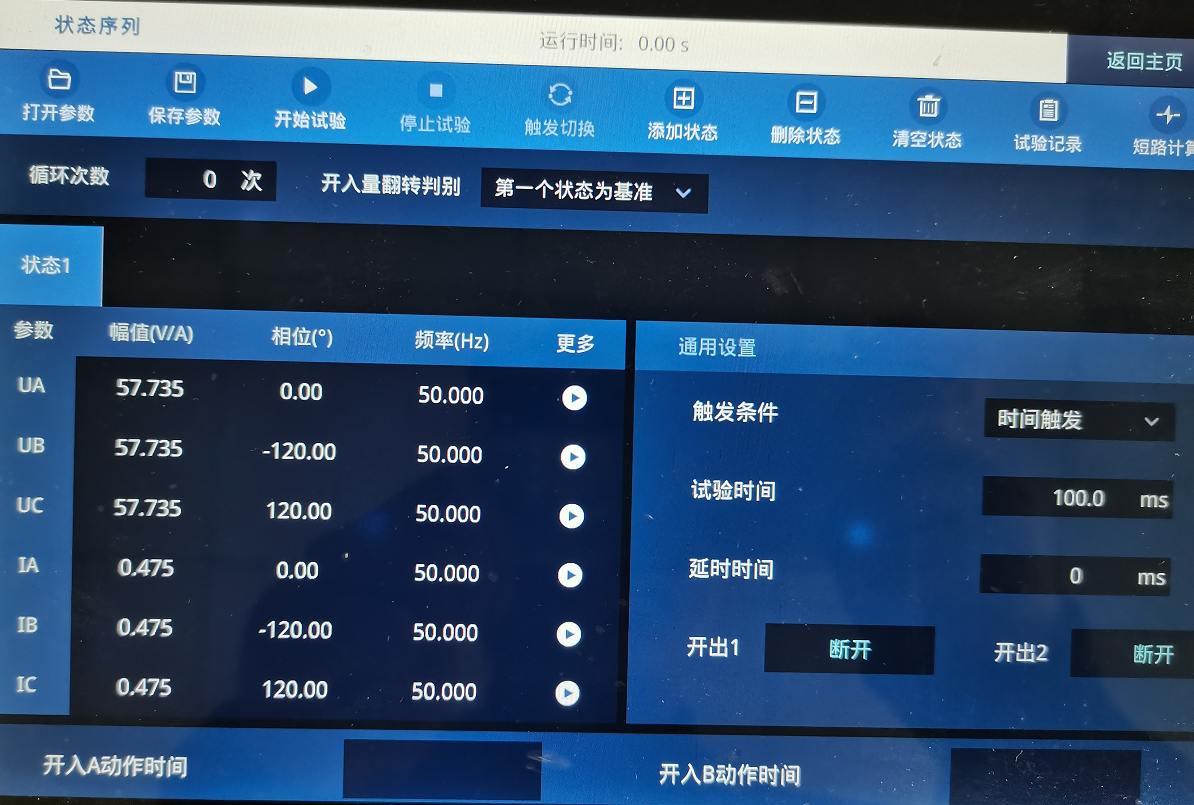

狀態二設置見下圖。 UA=UB=UC=57.734V，IA=IB=IC=0.475A，電壓電流均為正序，觸發方式： 時間觸發100ms。

△ 故障狀態參數設置

②加量，設置完成后，點擊運行。 ?繼保之星-Z30 按照正常態設定值輸出持續時間10s，10s后裝置自動切換至下一狀態，?繼保之星-Z30 按照故障態設定值輸出持續時間100ms。

③實驗結果： ?保護裝置未動作，繼保之星-Z30 未采集到跳閘信號。

2）驗證1.05倍整定值下，差動保護可靠動作。

模擬A相接地故障，根據差動低定值1.0A計算可得，差動電流實驗值1.0*1.05*0.5=0.525A。

①在“狀態序列”菜單里，添加故障前、故障兩個狀態，狀態一設置上圖正常狀態參數設置。

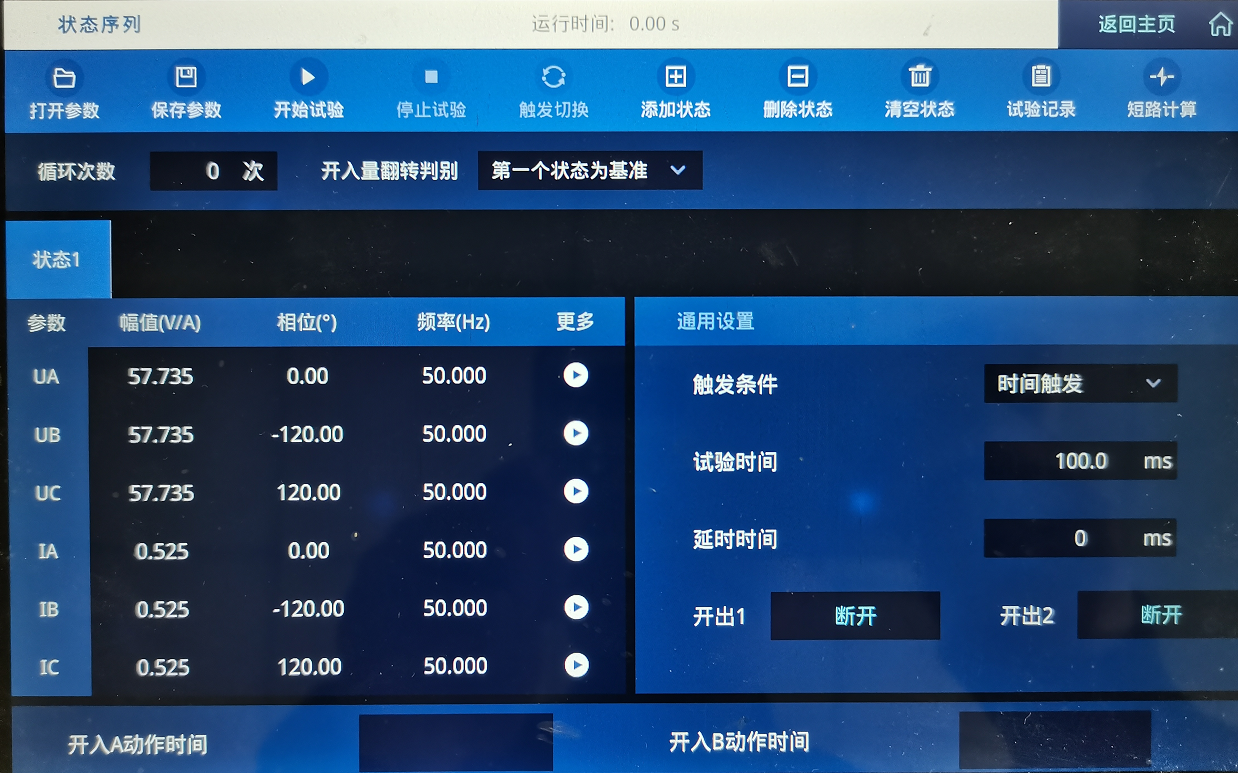

狀態二設置見下圖。 UA=UB=UC=57.734V，IA=IB=IC=0.525A，電壓電流均為正序，觸發方式： 時間觸發100ms。

△ 故障狀態參數設置

②加量，設置完成后，點擊運行。 ?繼保之星-Z30 按照正常態設定值輸出持續時間10s，10s后裝置自動切換至下一狀態，繼保之星-Z30 按照故障態設定值輸出持續時間100ms。

③實驗結果： 保護動作有跳閘信號燈顯示，繼保之星-Z30 收到保護發出的跳閘信號，開關量輸入A端口測得動作時間為54ms。

根據實驗結果，本次實驗分別驗證了縱差高低值在0.95倍差動電流下保護可靠不動作、1.05倍差動電流下保護可靠動作，動作時間滿足縱差I段II段的要求。

注意“六統一”后線路保護定值單中已沒有明確的高定值與低定值區分，只有一個差動保護定值，從保護動作時間上同樣可以區分出縱差I段和II段的動作，PCS-931的高定值默認為差動整定值的1.5倍。 在實際調試過程中還需要考慮4倍容性電流和1.5倍容性電流對試驗的影響，不可完全忽略。
