                          110kV分段備自投試驗方法
                          發布時間:2021/12/24武漢市豪邁電力自動化技術有限責任公司



                          根據電網運行可靠性要求,具備兩回線及以上的多回供電線路,在線路失電且短時間無法恢復供電時,應切換另一條線路供電使得線路恢復供電。 110kV備自投分為進線備自投與分段備自投兩種。

                          進線備自投

                          母線上的兩條電源進線正常時一條工作,一條備用,當工作線路因故障跳閘造成母線失壓時,備自投動作將備用線路自動投入。

                          分段備自投

                          兩端母線正常時均投入,分段斷路器斷開,兩段母線互為備用,當一段母線因電源進線故障造成母線失壓時,備自投裝置動作將分段斷路器投入。


                          下面,我們使用繼保之星-7000 數模一體繼電保護測試儀對南瑞繼保PCS-9653備自投裝置進行分段備自投試驗。

                          1

                          試驗接線


                          PCS-9654為智能站備自投裝置,其采樣均為直采電流電壓,開關量為GOOSE開入開出,因此接線時按照常規接線電流電壓,光纖接GOOSE量即可。

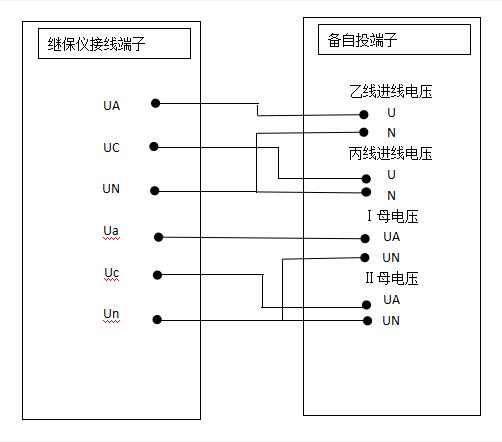

                          △  接線圖
                          接線完成后進入繼保之星-7000 的IEC61850設置,將輸出改為功放輸出,光纖量接入備自投光纖出口,配置GOOSE并映射乙線斷路器跳閘出口為開出1,丙線斷路器跳閘出口為開出2,分段開關出口為開出3,設置完成即可關閉IEC61850設置。



                          2

                          定值及控制字

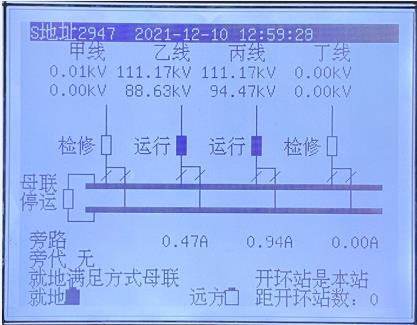

                          在分段備自投中,需要注意定值為時間定值,除時間定值外將GOOSE接受軟壓板及功能軟壓板中的備自投功能投入。
                          母線無壓,主控跳閘發信延時
                          0.3s
                          切主供單元等待延時
                          2.0s
                          開關跳閘等待延時(動態時間)
                          1.0s
                          判備自投成功等待延時(動態時間)
                          2.0s
                          備自投功能軟壓板
                          1


                          3

                          試驗流程




                          接線及裝置定值整定完成后設置繼保之星-7000 的狀態序列。

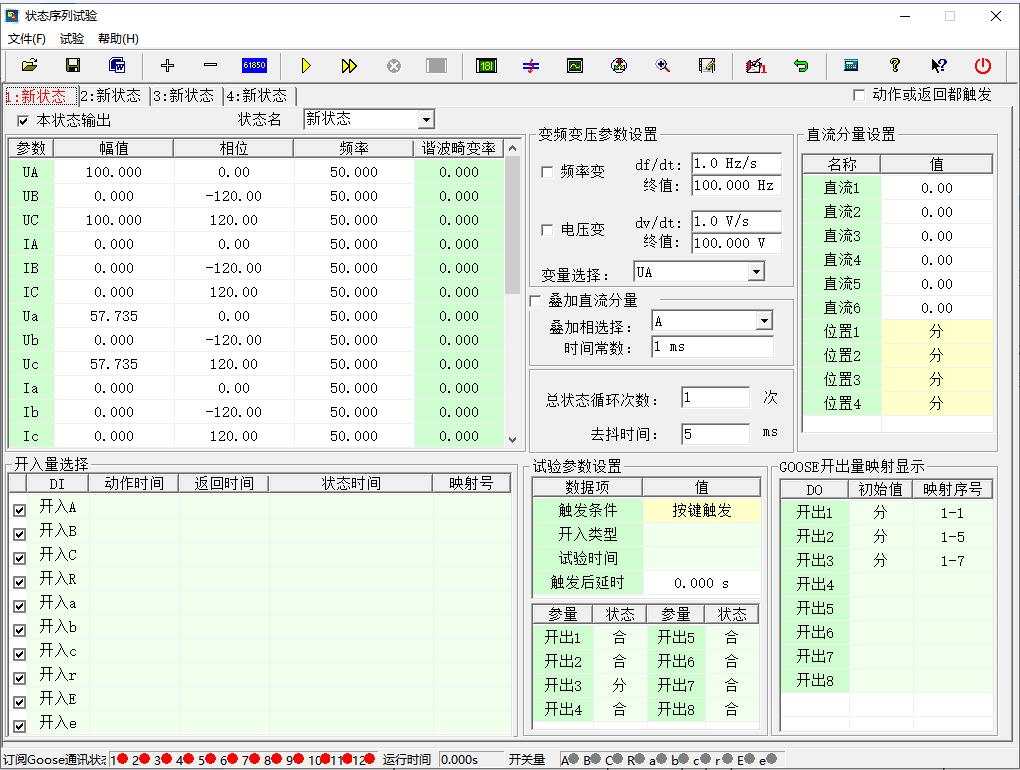

                          1)初始狀態



                          設置兩條母線均有壓,兩條進線有壓,此時乙線斷路器DL1合位,開出1合,丙線斷路器合位,開出2合,分段開關分位,開出3分,設置按鍵觸發,等待充電完成。

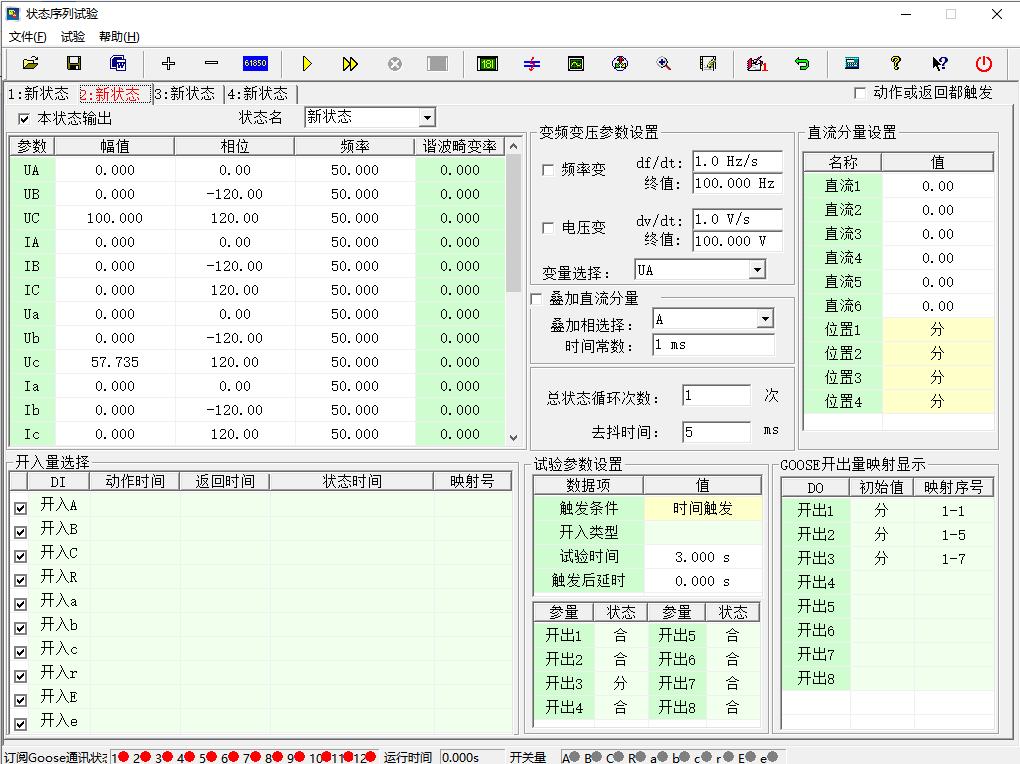

                          2)乙線無壓,Ⅰ母無壓



                          設置乙線進線無壓,Ⅰ母無壓,此時保護裝置乙線斷路器DL1跳閘,但乙線斷路器此時位置仍為合位,即開出1合,丙線斷路器為合位,開出2合,分段開關為分位,開出3分。 設置時間觸發,大于整定值,設置為3s。

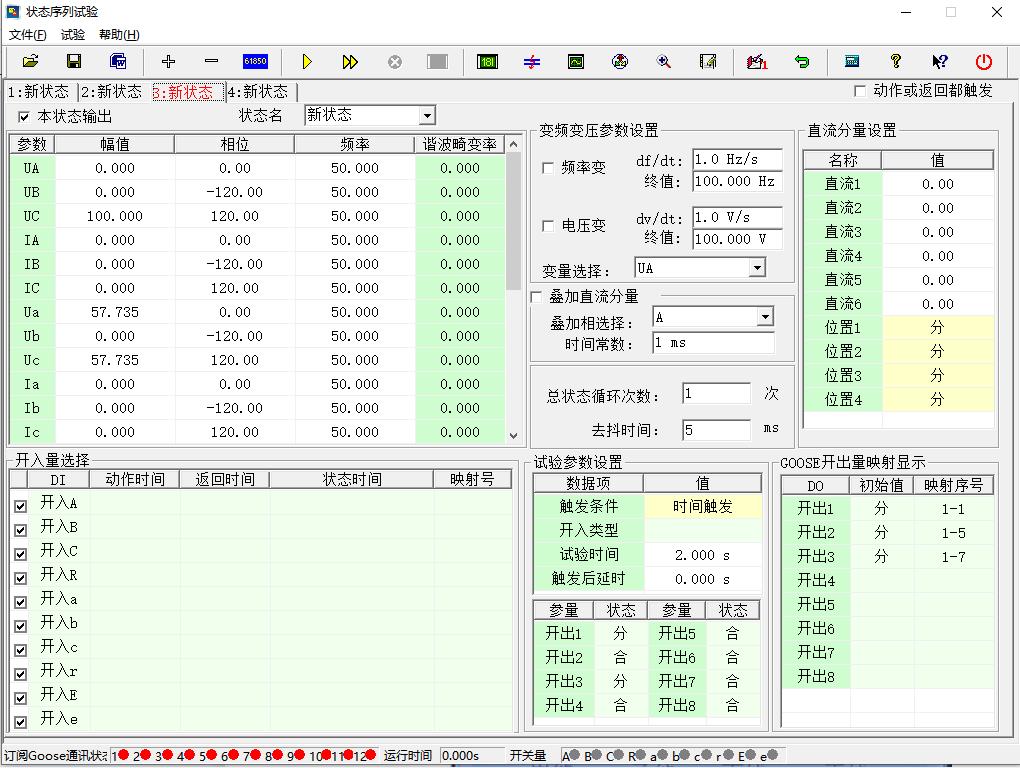

                          3)Ⅰ母來壓



                          設置乙線無壓,兩條母線正常電壓,此時備自投裝置分段開關合閘,但分段開關DL3仍為分位,即開出3分,乙線斷路器DL1為分位,開出1分,丙線斷路器DL2合位,開出2合,設置時間觸發,大于整定值設置為2s。

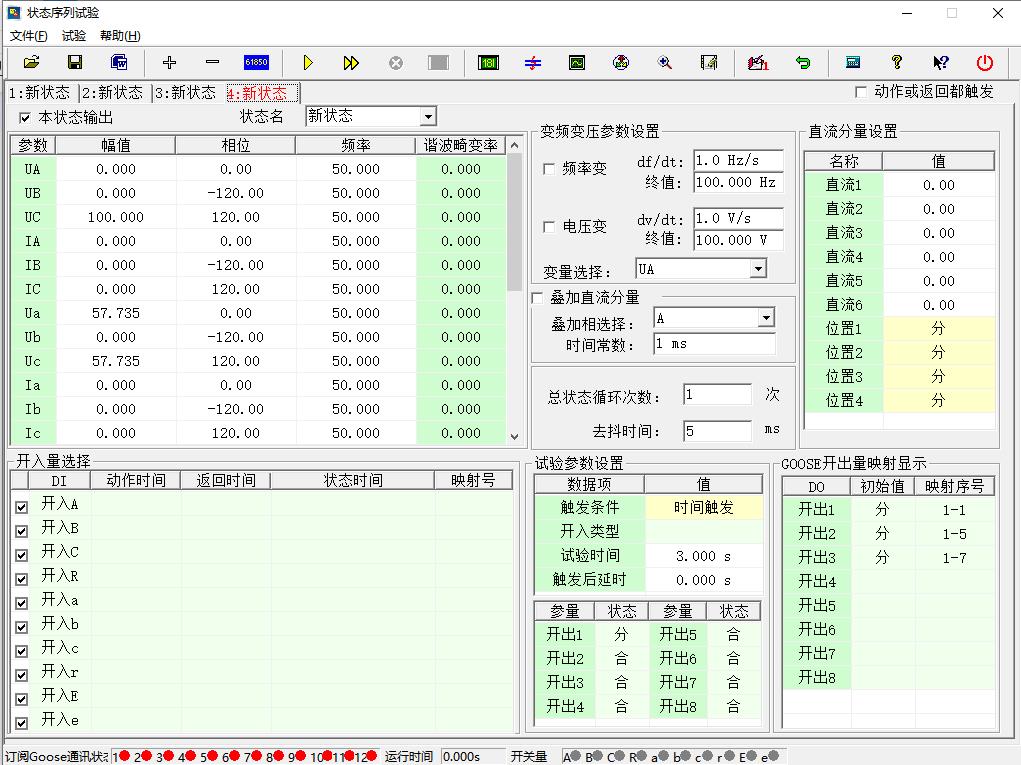

                          4)分段開關合閘,備投成功



                          設置兩條母線正常電壓。 丙線有壓,此時分段開關DL3為分位,開出3分,乙線斷路器DL1為分位,開出1分,丙線斷路器為合位,DL2合,設置時間觸發為3s,此時備投成功。

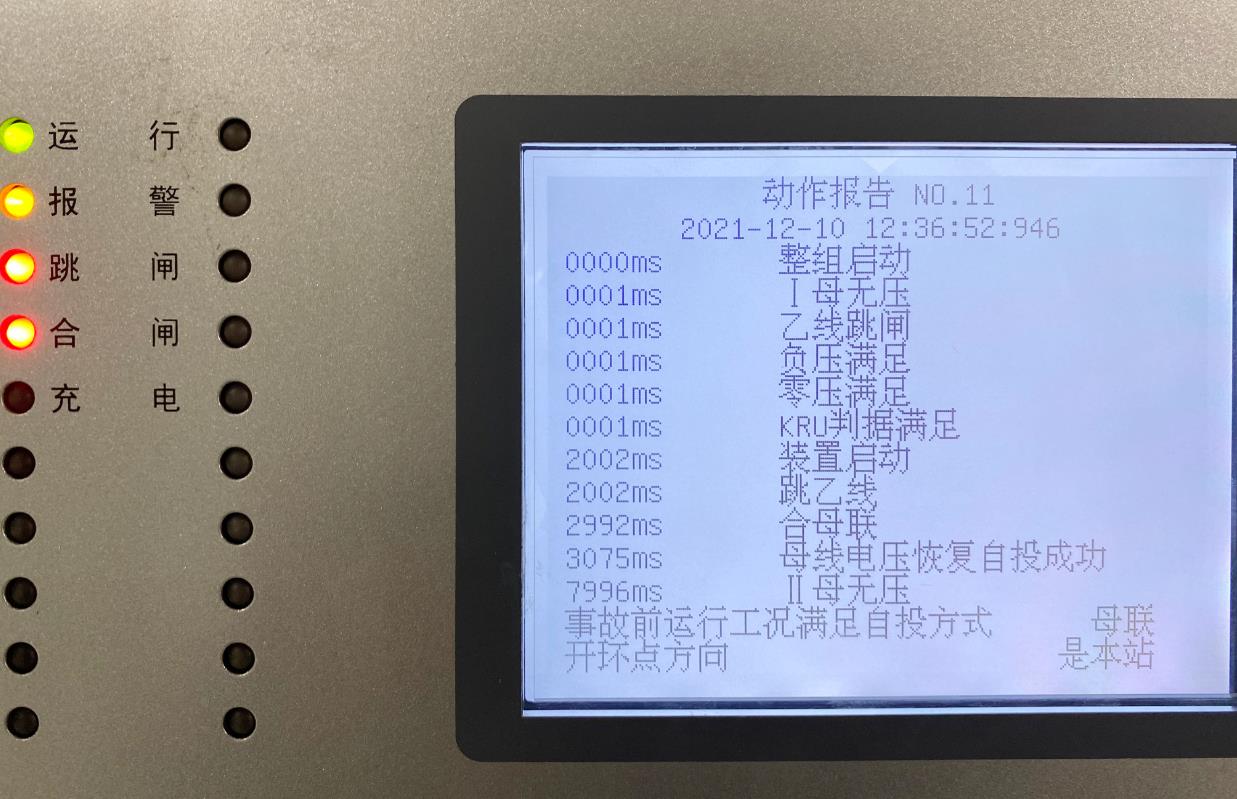

                          4

                          試驗結果




                          此備自投裝置是基于智能站GOOSE出口完成試驗,若為常規站備自投裝置在接線時需將開關量依次接入三個斷路器的跳閘出口,以完成試驗。 若在連動時需要帶開關,則配合手動合閘開關DL1、DL2,分閘開關DL3,方可在不接開關量的基礎上完成備自投試驗。


                          ?
