試驗項目 ： 10kV開關柜進線PT測試

試驗設備： CTP系列互感器測試儀

試驗對象 ： 10kV開關柜進線PT

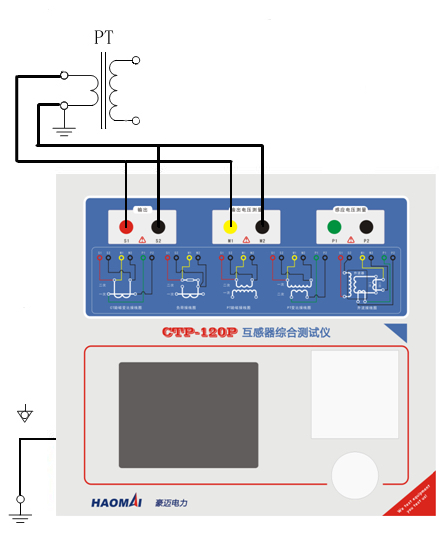

△ 接線圖

PT直阻、勵磁試驗接線方法：

取兩根二次試驗導線，將紅色的一組接在S1、S2上，黃色的一組接在M1、M2上。 對側接互感器的二次繞組，對側接線時首先將S1和M1短接起來，S2和M2短接。 然后接在互感器的一組繞組上，其他二次繞組保持斷開。

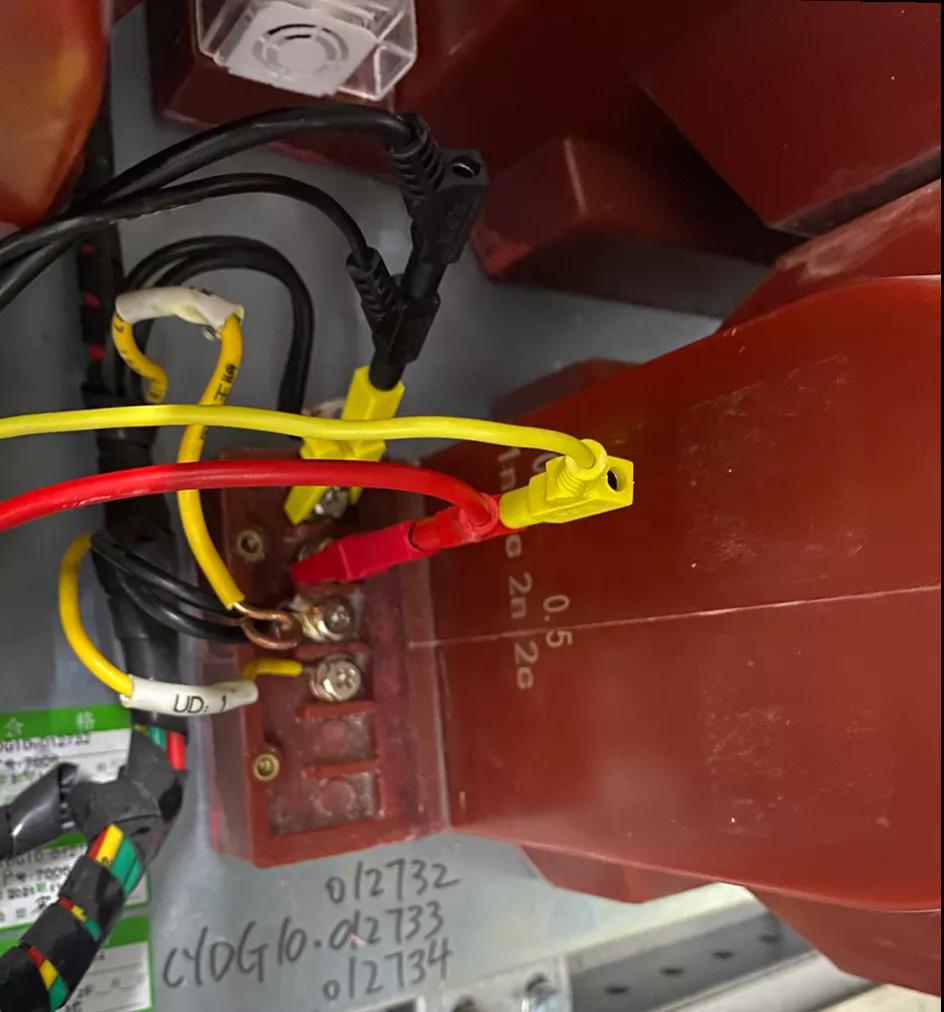

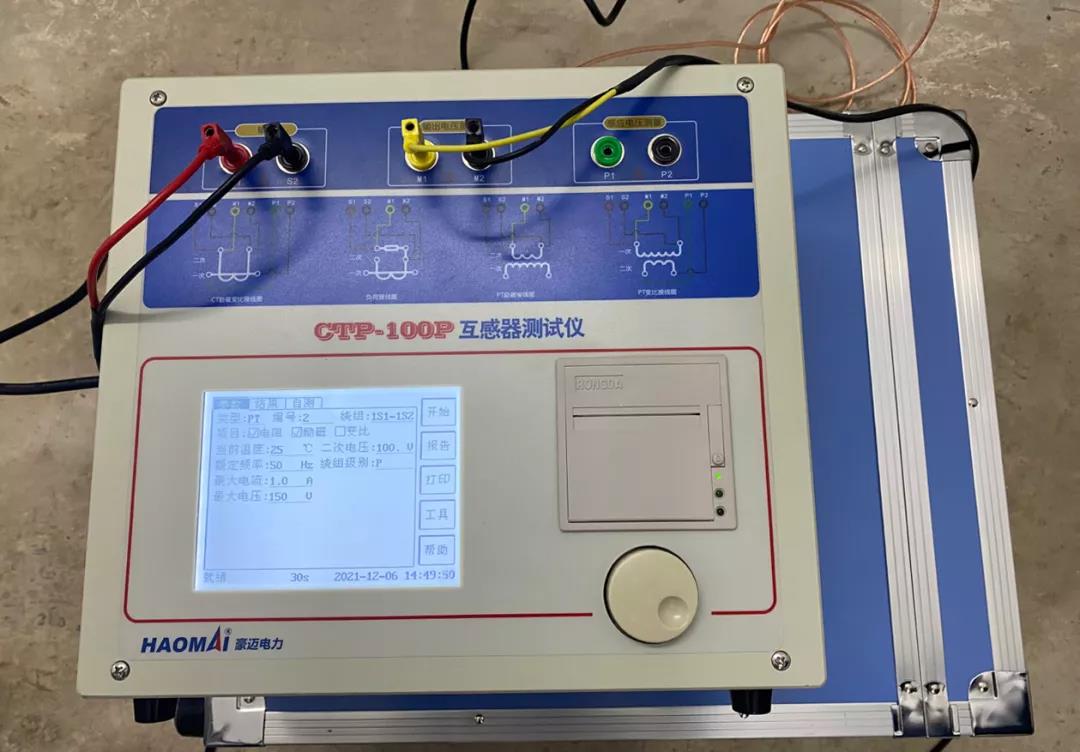

 △ 現場接線

現場試驗接線 ： 試驗過程中，將PT一次側全部斷開，公共端N斷開，同時PT二次側其他繞組開路。

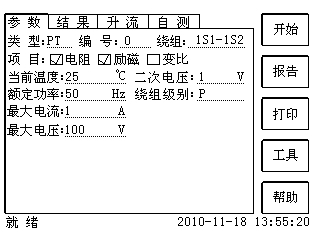

1）編號、繞組號可輸入字母和數字。

2）額定二次電壓： 電壓互感器二次側的額定電壓。

3）級別： 被測繞組的級別，P級等選項。

4）當前溫度： 測試時繞組溫度，一般輸入當時氣溫。

5）額定頻率： 可選值為50Hz或60Hz。

6）最大測試電壓： 設備輸出的最大工頻等效電壓，次電壓必須大于拐點電壓，一般設置大于二次電壓50V-100V。

7）最大測試電流： 試驗時設備輸出的最大交流電流，根據拐點電流大小判斷，一般設置1A。

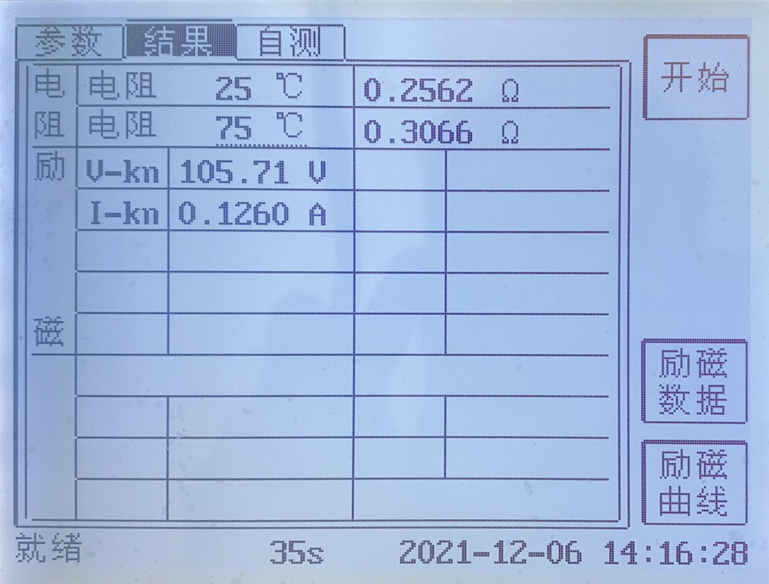

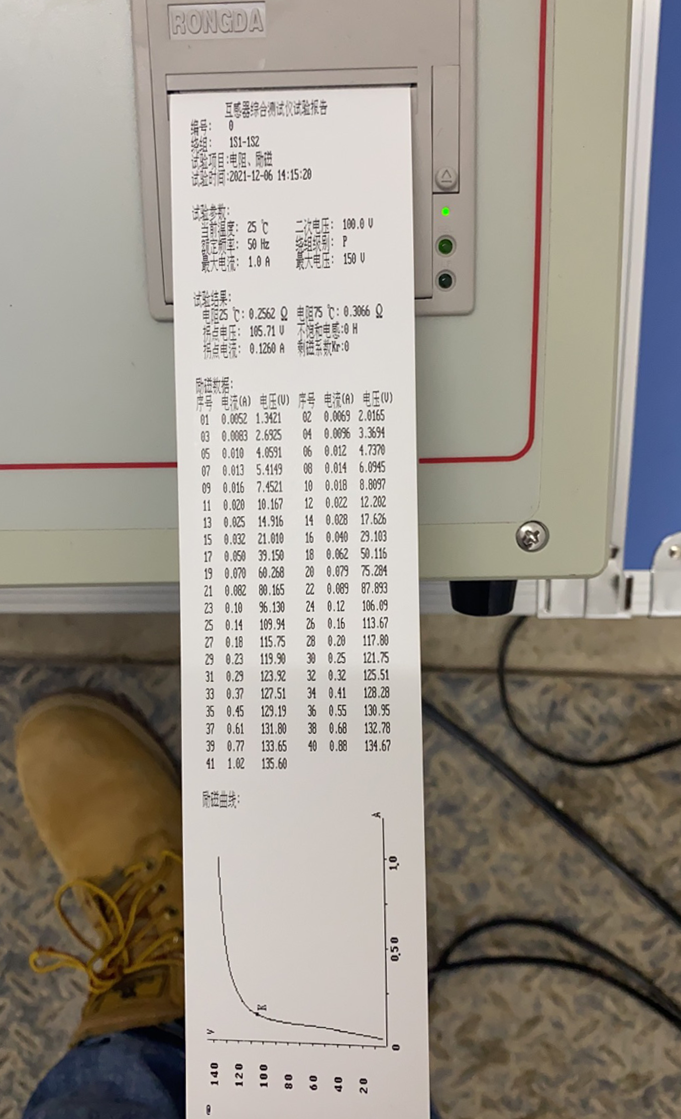

8）選擇開始按鈕進行試驗，等待約30秒即可得出試驗結果。
