母線保護差動回路包括母線大差回路和各段母線小差回路。 母線大差指除母聯開關和分段開關外所有支路電流所構成的差動回路。 某段母線小差指該段母線上連接的所有支路（包括母聯和分段開關）電流所構成的差動回路。 母線大差比率差動用于判別母線區內和區外故障，小差比率差動用于故障母線的選擇。

長園深瑞BP-2C母線保護裝置設定，當母聯開關的“分列壓板”和母聯TWJ開入均為0且HWJ為1時，大差比率制動系數與小差比率制動系數相同，均使用比率制動系數高值； 當母聯開關的“分列壓板”和TWJ開入均為1且HWJ為0時，大差比率差動元件自動轉用比率制動系數低值，小差比率制動系數不變，仍采用高值。 高值為0.5低值0.3內部固化，不需要整定。 母線保護中大差判故障，小差選母線。 對于雙母線單分段接線圖中各母聯CT極性同名端如圖，各支路CT極性同名端在母線側。

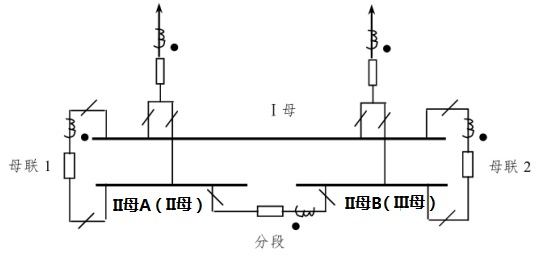

△ 一次系統示意圖

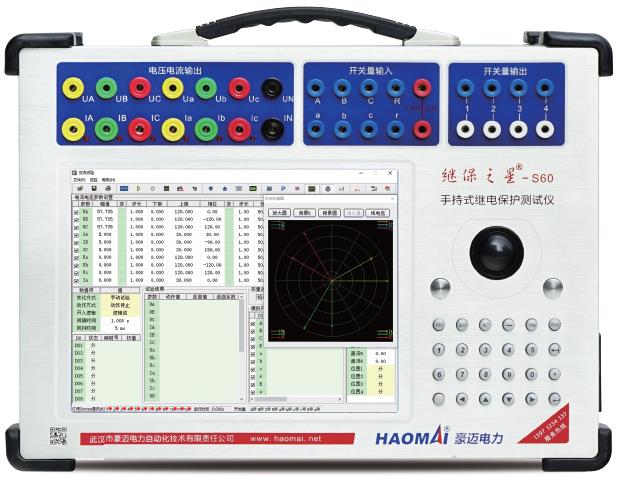

△ 繼保之星-S60 手持式繼電保護測試儀

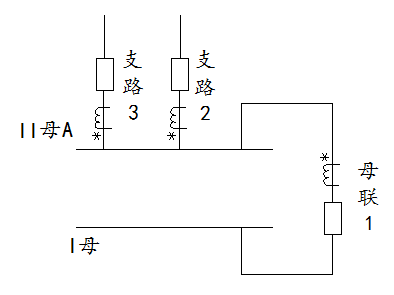

△?大差校驗接線示意圖

試驗參數設置如圖所示： （本試驗以母差電流定值為0.3A為例）

△?大差高值校驗初始值設置

點擊開始進行試驗，此時保護不動作，連續增大Ic值，同時觀察保護裝置面板指示燈，直到“母差動作”指示燈亮，記錄此時Ic的電流值，此時Ic應為0.5A。

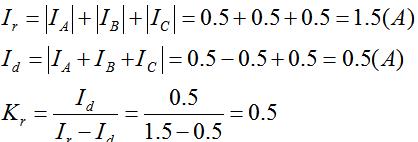

計算大差比率系數高值。 計算方法如下：

計算所得的大差高值K值0.5與目標值0.5一致，試驗合格。

?

?

試驗參數設置如圖所示： （本試驗以母差電流定值為0.3A為例）

△?大差低值校驗初始值設置

點擊開始進行試驗，此時保護不動作，連續增大Ic值，同時觀察保護裝置面板指示燈，直到“母差動作”指示燈亮，記錄此時Ic的電流值，此時Ic應為0.3A。

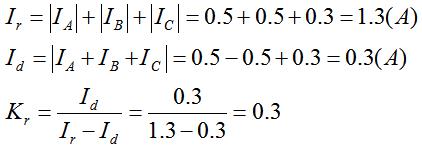

計算大差比率系數低值。 計算方法如下：

計算所得的K值0.3與目標值0.3一致，試驗合格。

?

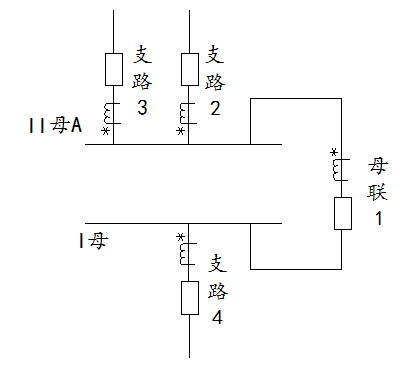

△?小差校驗接線示意圖

試驗參數設置界面如圖6所示（本試驗以母差電流定值為0.3A為例）

△?小差校驗初始值設置

點擊開始進行試驗，此時保護不動作，連續減小IB值，同時觀察保護裝置面板指示燈，直到“母差動作”指示燈亮，記錄此時IB的電流值，此時IB應為0.5A。

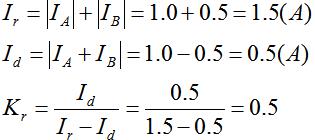

計算小差比率系數。 計算方法如下：

計算所得的K值0.5與目標值0.5一致，試驗合格。
