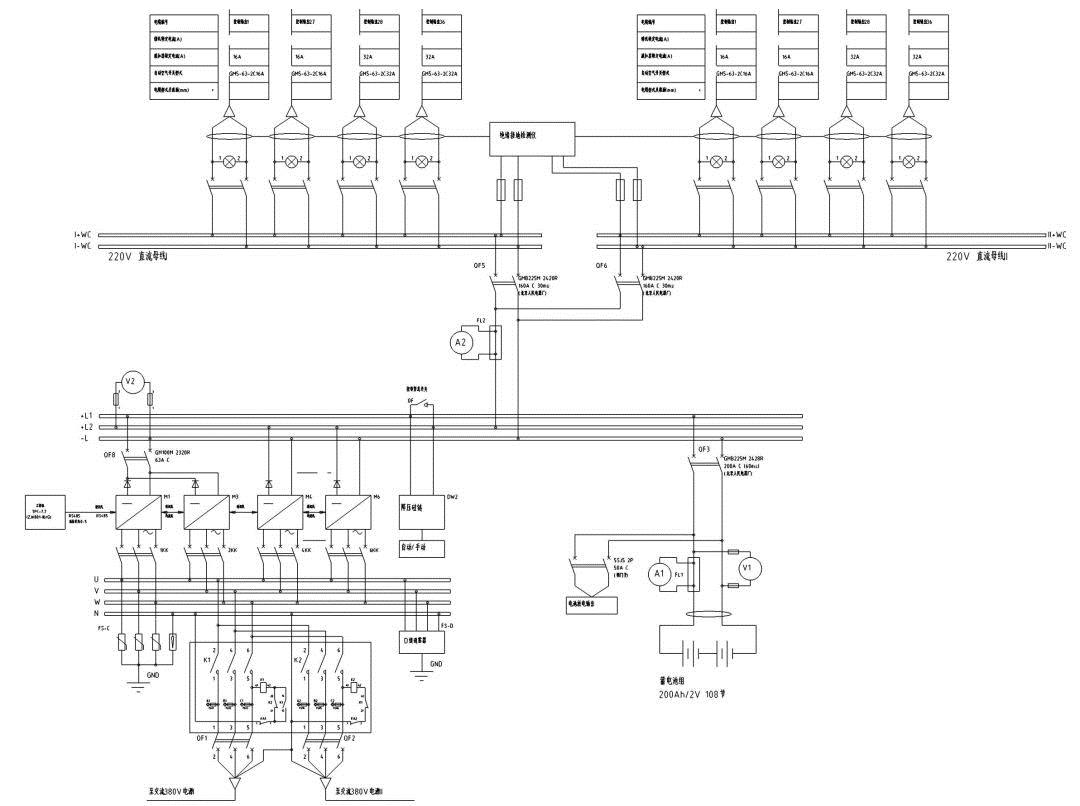

△ 直流電源系統原理圖

1）斷開充電母線+L1對蓄電池的充電

2）保持充電母線+L1與蓄電池的連接

在沒有無線模塊的情況下，無法對單節電池精準監控，放電的過程中需要反復記錄每節電池的放電電壓等試驗數據，使用FDT-220 直流系統綜合測試儀和蓄電池單體無線檢測模塊，將大幅提高蓄電池充放電試驗效率。

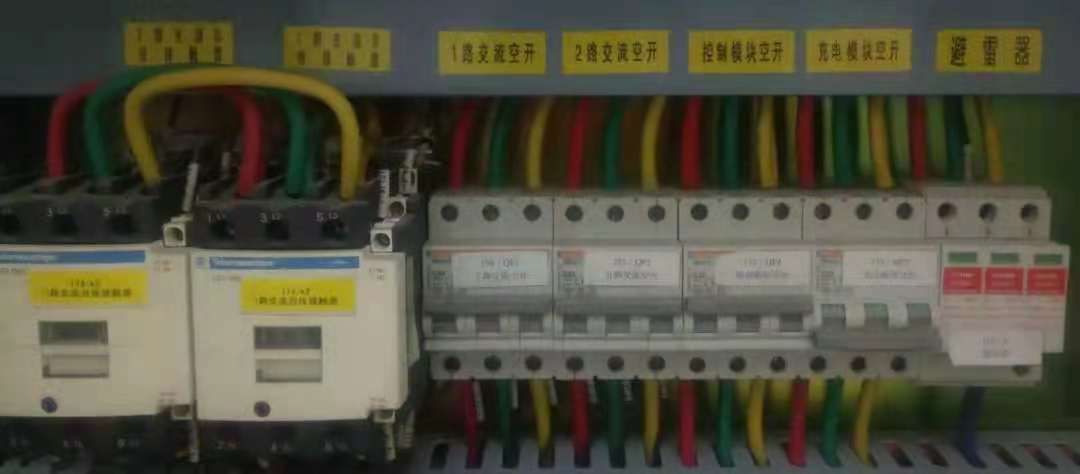

1）試驗開始前斷開三個充電模塊的進線空開

此時直流充電屏上的【模塊故障】和【系統故障】光字牌點亮。

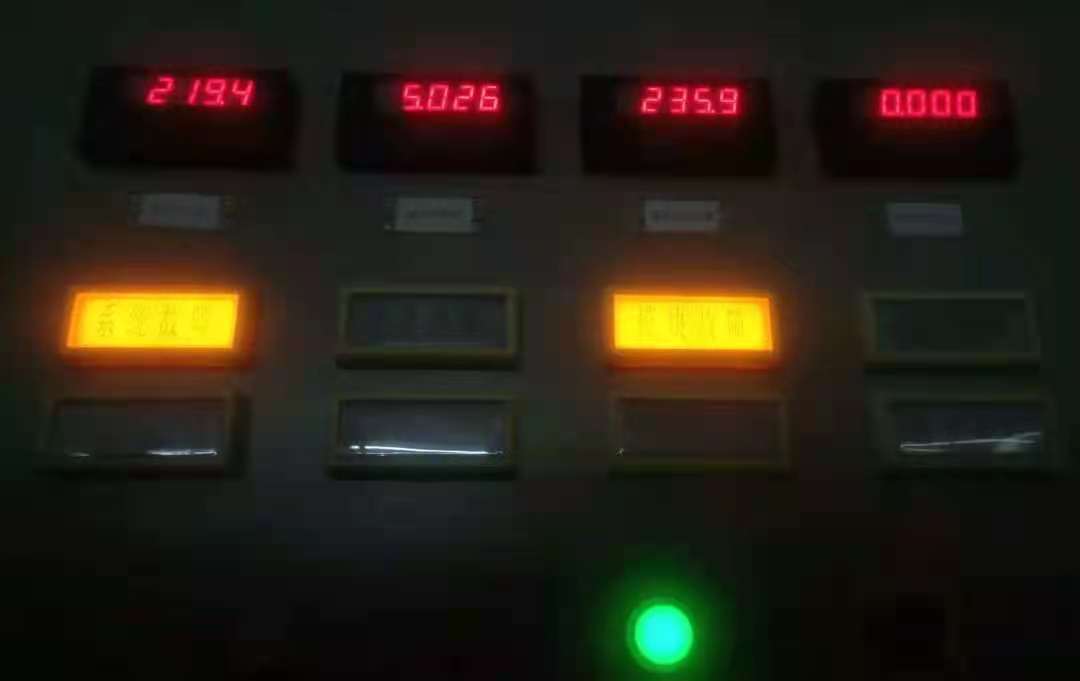

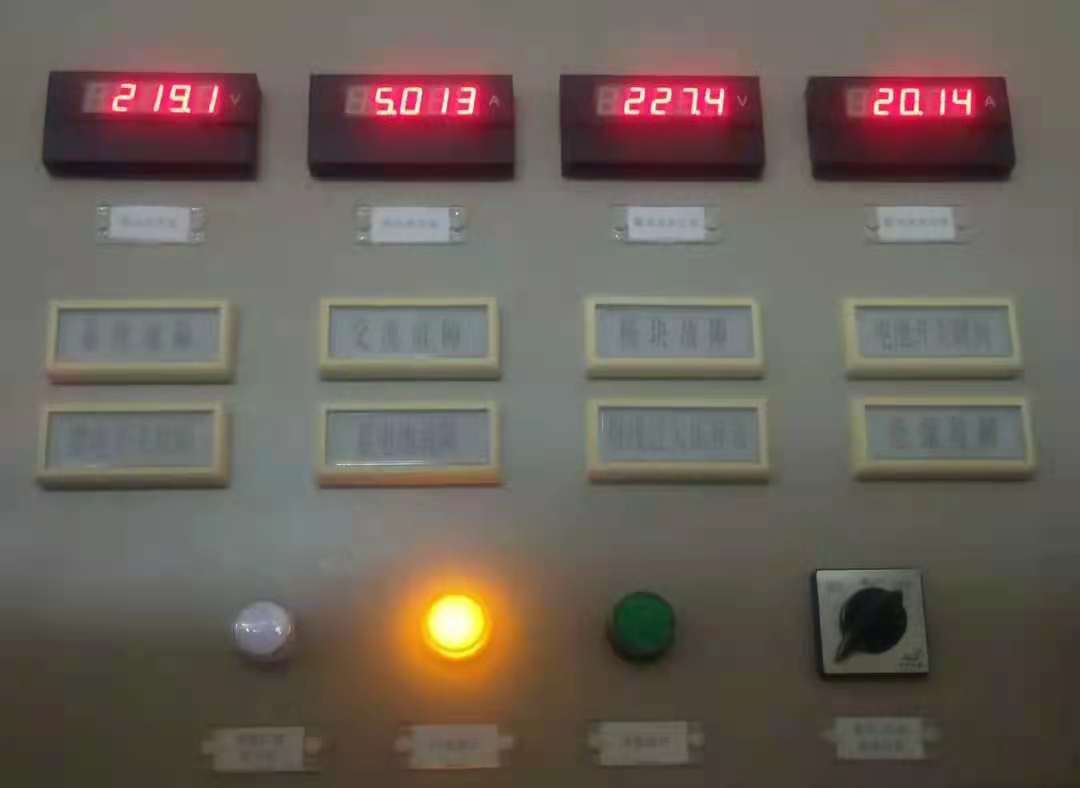

△ 故障光字牌點亮

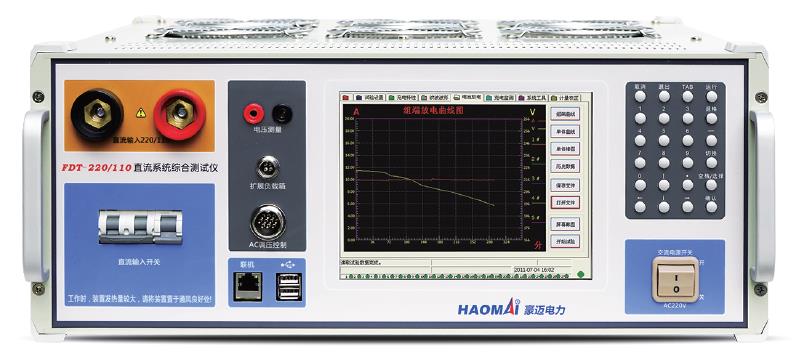

△ FDT-220 直流系統綜合測試儀

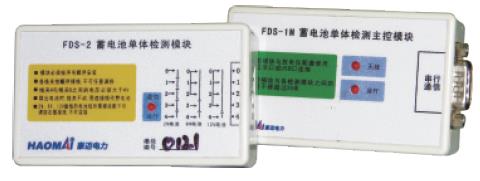

△ 蓄電池單體無線檢測模塊

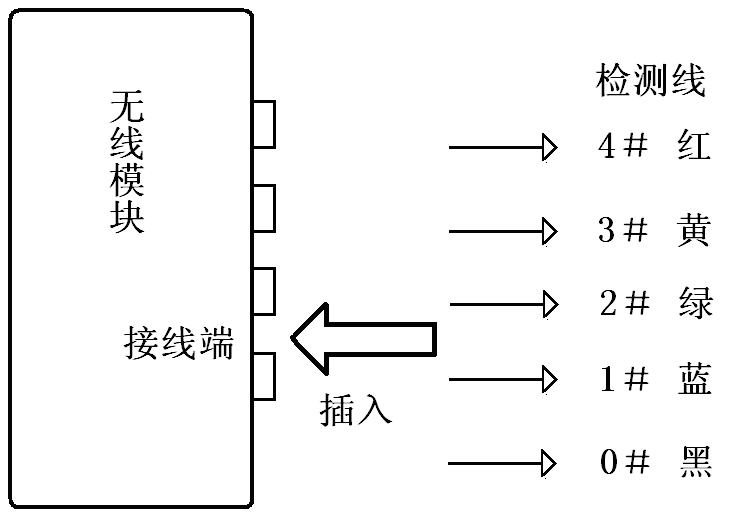

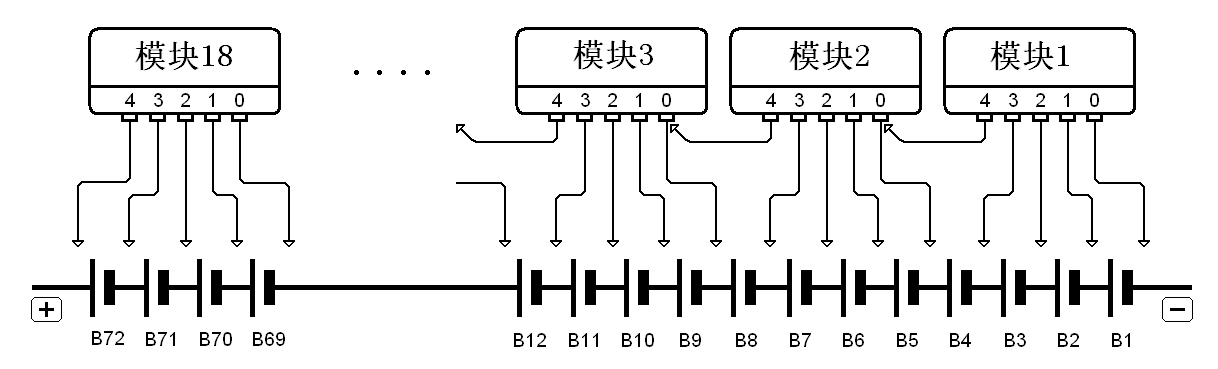

2）蓄電池單體無線檢測模塊與蓄電池單體接線

模塊側面有5個插口端，可插入5個檢測線夾，依次命名為0#端（黑）、1#端（藍）、2#端（綠）、3#端（黃）、4#端（紅）。 5 個插口端可分別插入對應的檢測線夾。 檢測模塊由4＃線夾與0＃線夾提供電源，二者之間的電壓必須大于3V，檢測模塊安裝正確時，通信燈亮，收發數據時該燈閃爍。

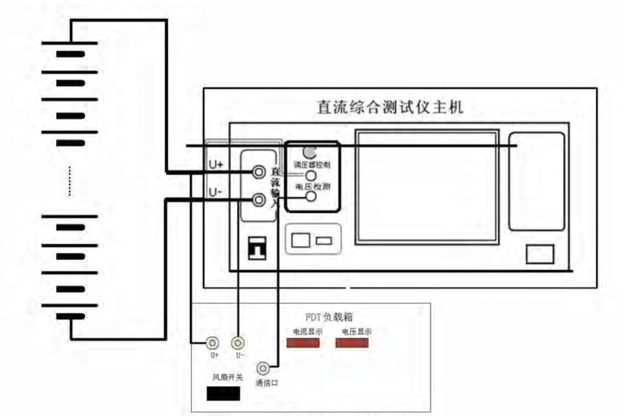

3）設備接線

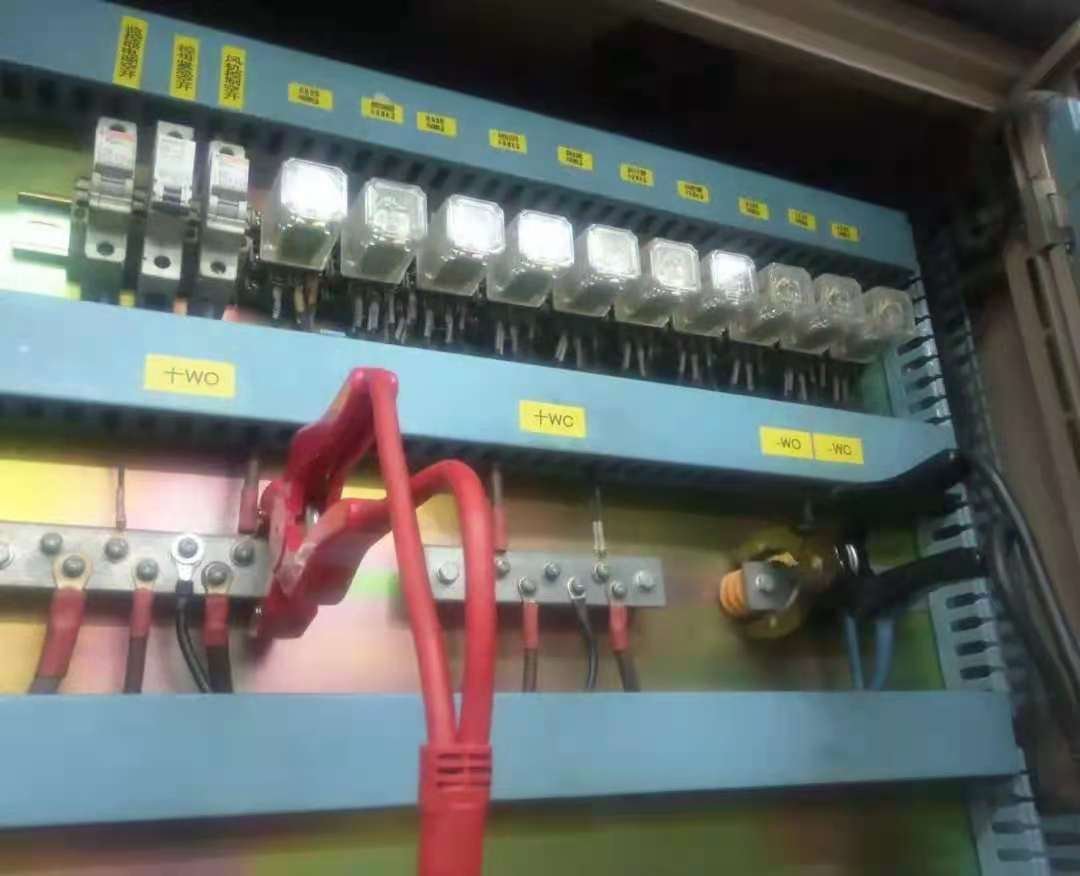

下圖+WO為充電母線，-WO和-WC為公共母線。

4）設置參數

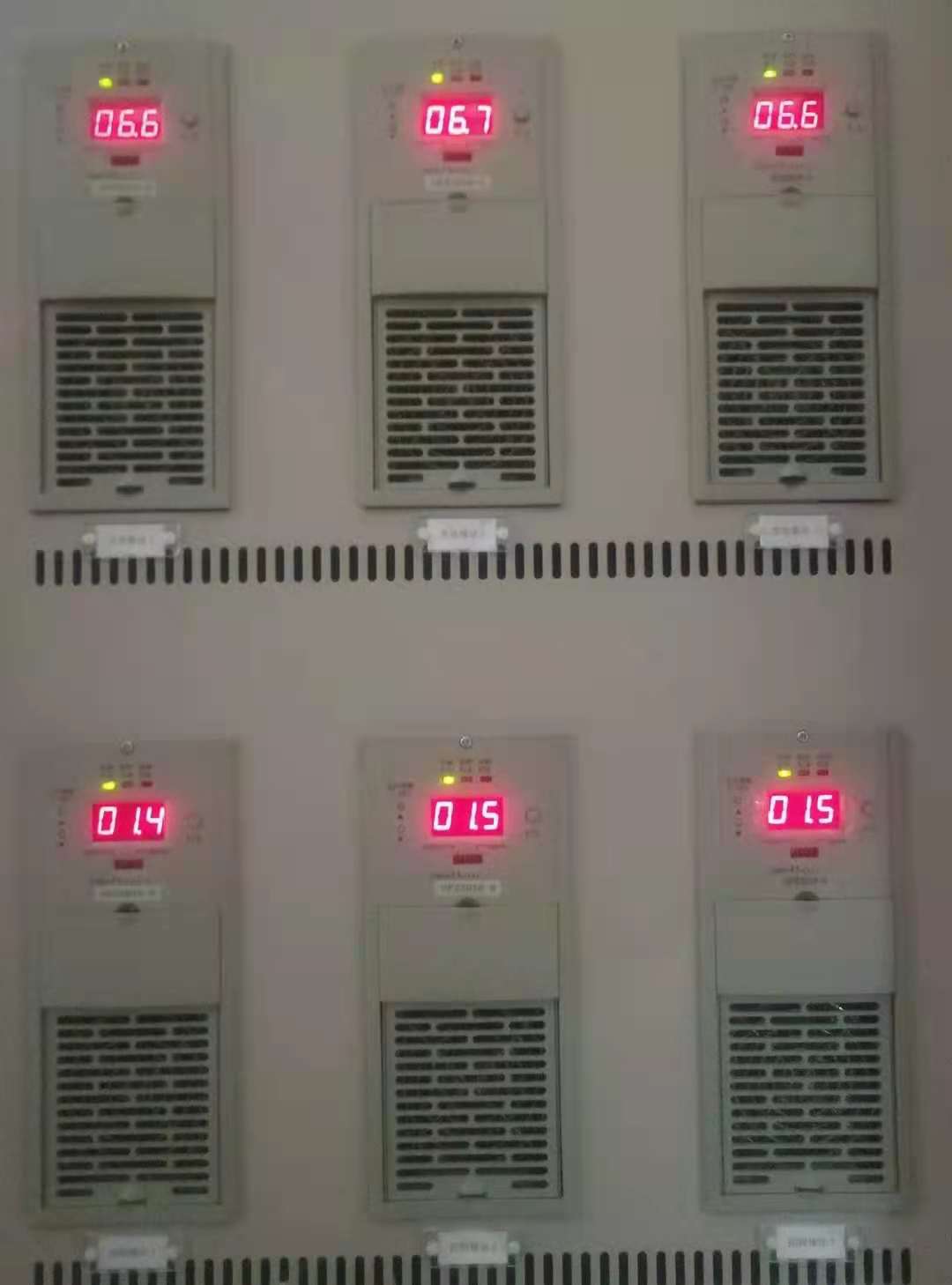

5）斷開充電模塊進線空開

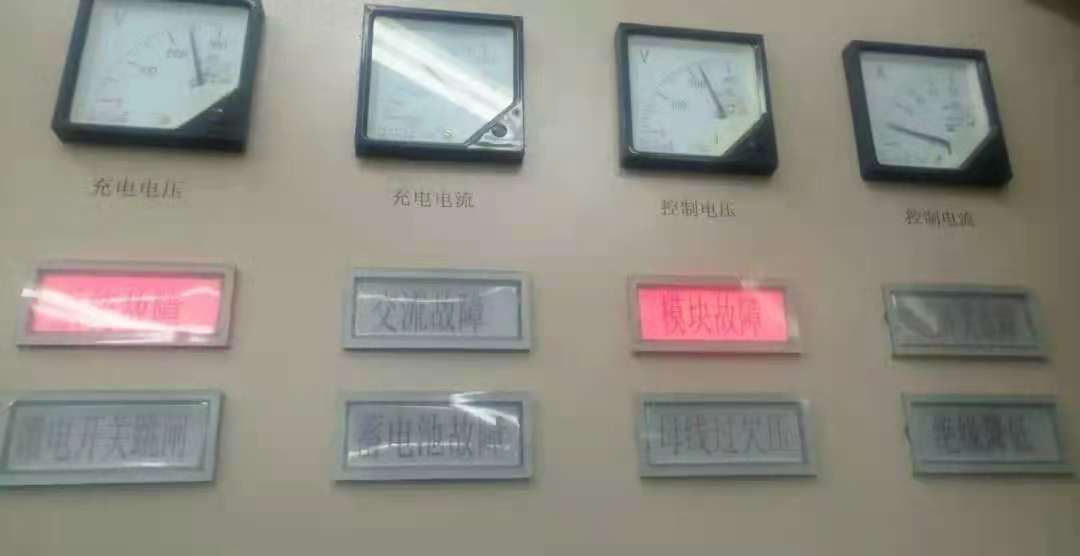

發出【模塊故障】和【系統故障】信號，對應的光字牌點亮。

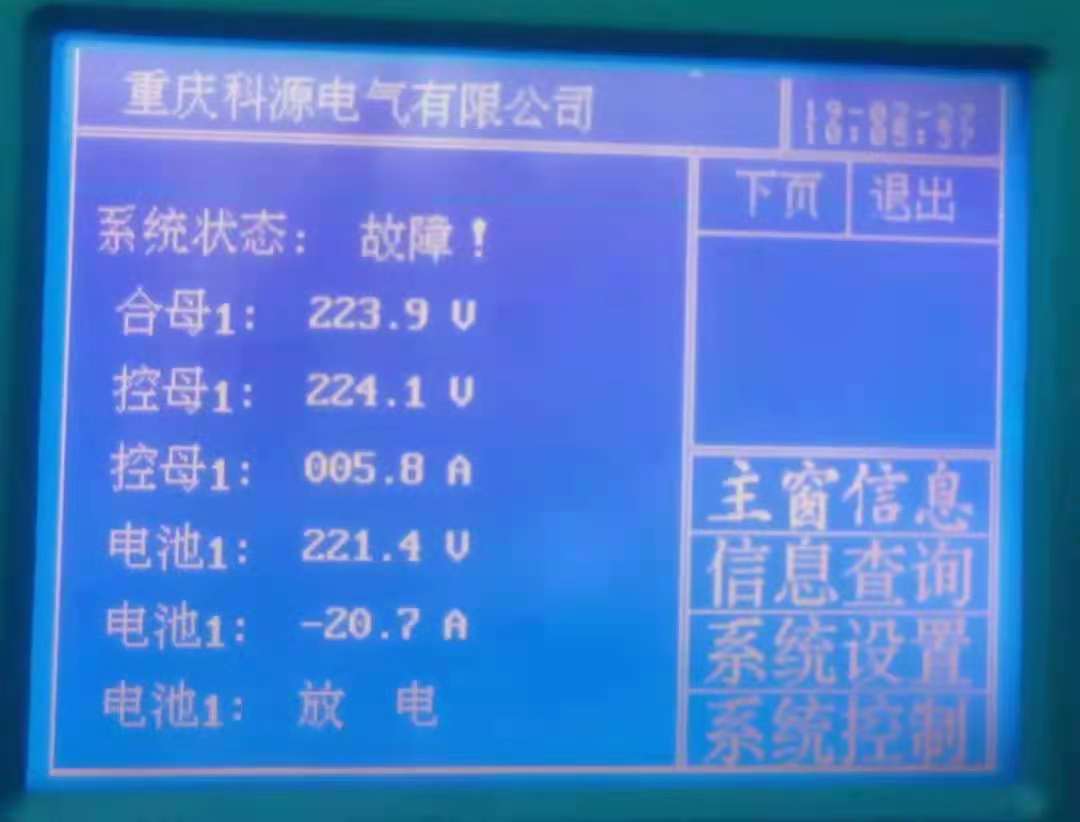

6）放電前查看電壓

7）開始試驗

根據提示合上風扇空開和放電空開，開始試驗。

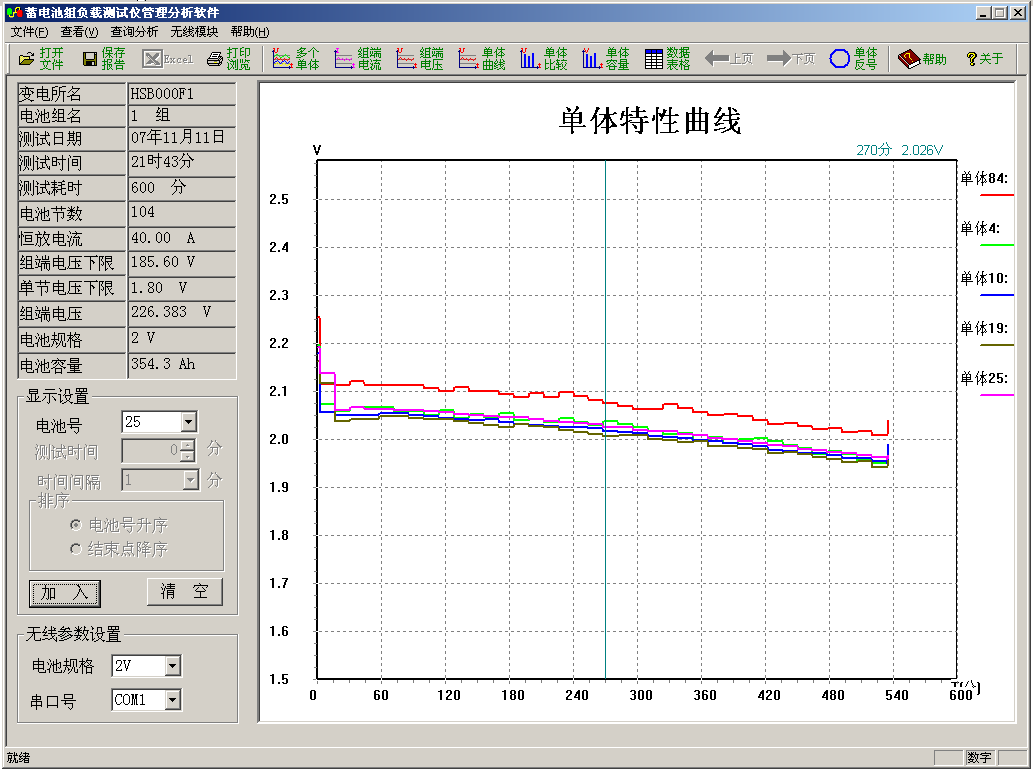

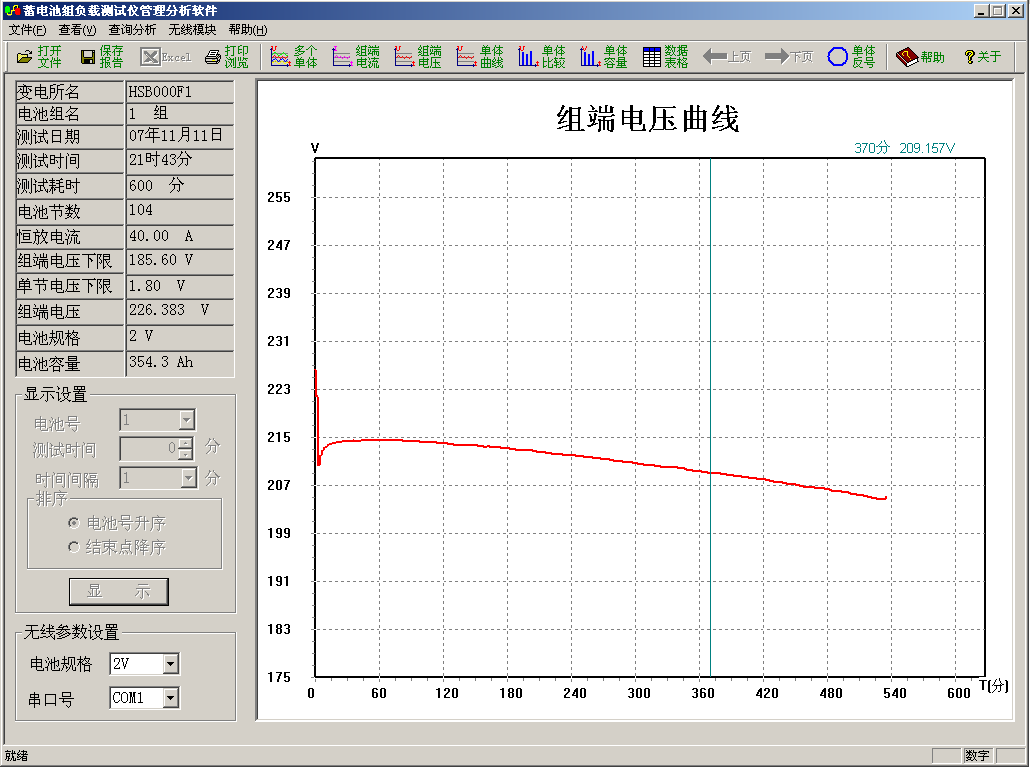

△  實時放電數據

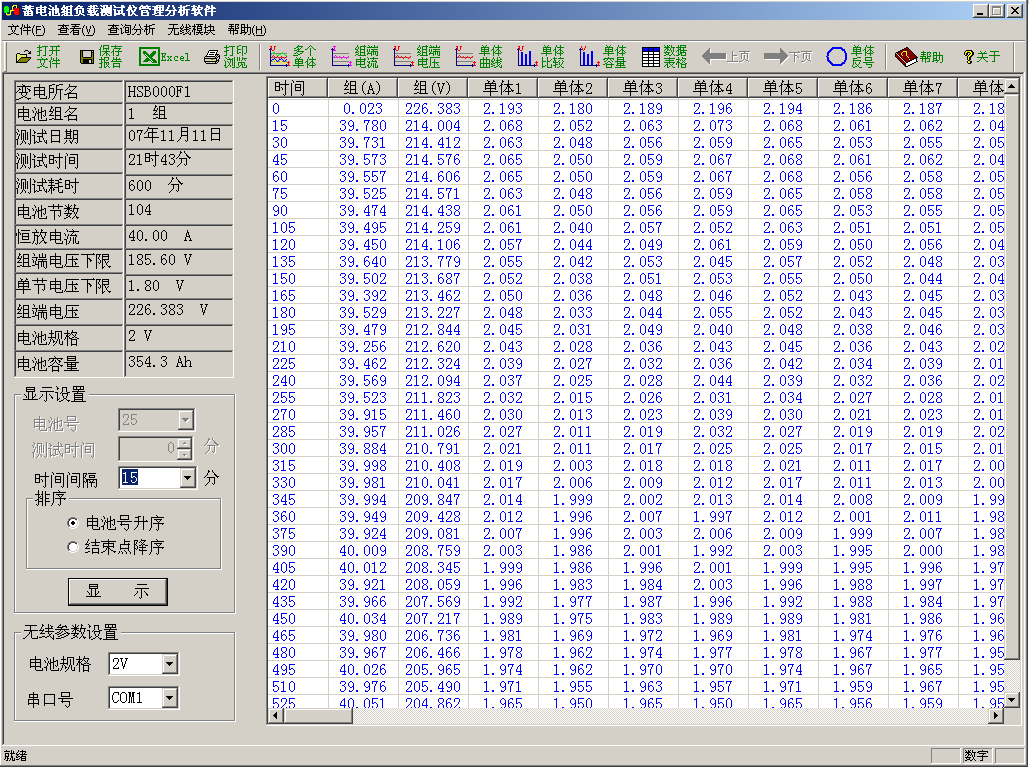

8）記錄數據

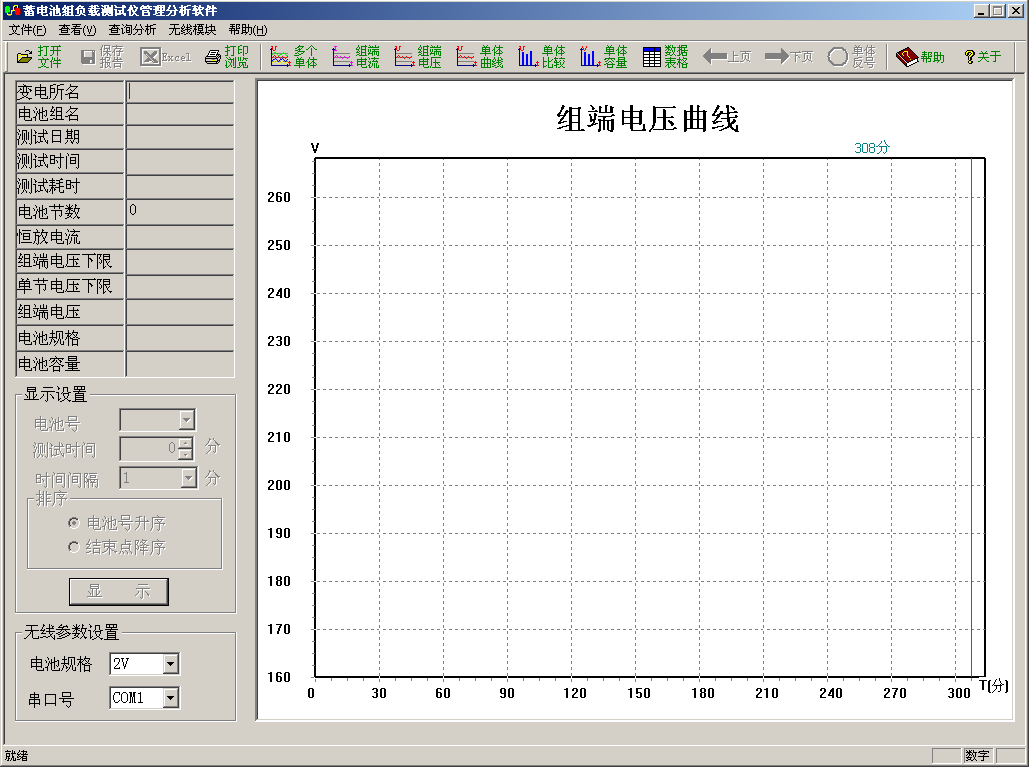

放電時，每隔1小時記錄監測系統上顯示的電壓數據和放電曲線。

9）放電結束

放電時間截止，FDT-220 直流系統綜合測試儀自動斷開放電空開，放電結束。

10）對蓄電池進行充電

放電完成后需要對蓄電池進行充電。 將充電模塊的進線空開合上，此時集中監控器自動控制蓄電池的充電。 按照參數設置，以20A的充電電流對蓄電池進行充電。

使用FDT-220 直流系統綜合測試儀對蓄電池組進行自動恒流放電時，可自動連續調控放電電流，實現定電流恒流放電。 放電過程中，當組端電壓或單體電壓（配套有線或無線蓄電池測試系統時）跌至設定的下限值，或到達設定的放電時間，設備自動停止放電。 放電過程中實時顯示放電電流、電壓、時間及放電曲線，并將數據保存在設備中，可上傳至PC機，內置管理分析軟件，可對放電數據進行查詢、分析和報表輸出。

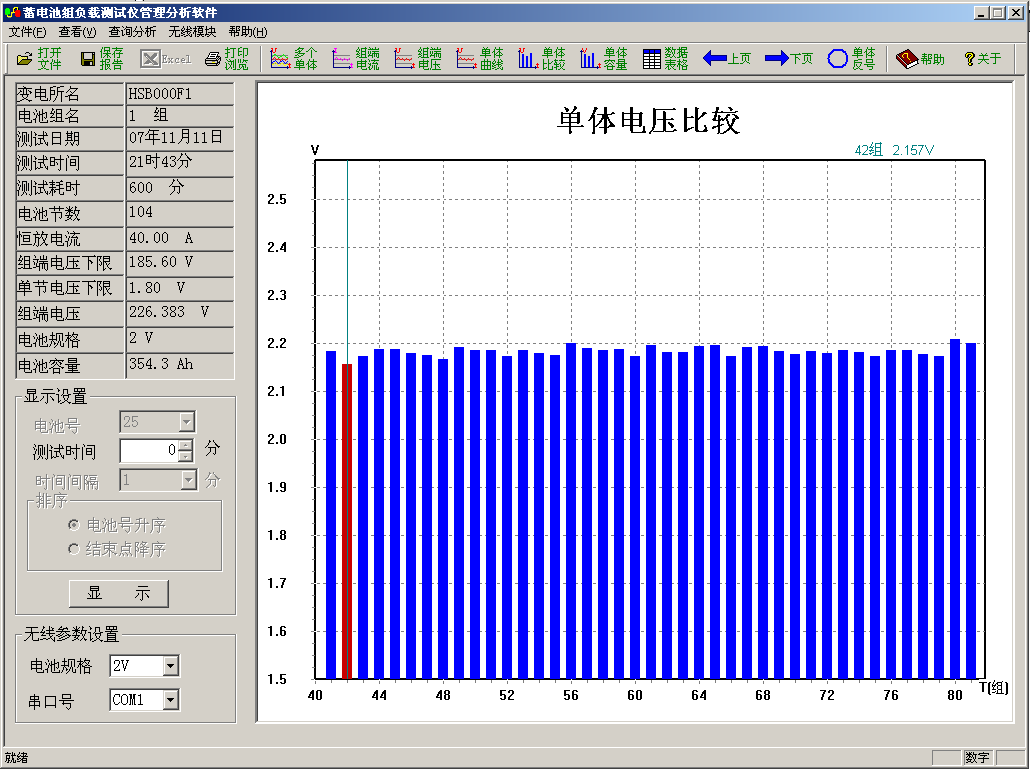

蓄電池的充放電試驗可對電池內部進行活化，充放電后蓄電池組的電壓更加均衡，搭配蓄電池單體無線檢測模塊可在放電和充電過程中用無線通信方式監測每節電池的電壓和放電曲線，并可在任意某節電池低于下限時自動報警并暫停放電以及繼續放電。 無線監控系統亦可獨立使用，在線監測各蓄電池充電及浮充運行狀態，采用特殊的放電負載和先進的控制方式，使放電電流在大范圍內連續可調，且有較高的恒流精度，可并接恒流負載模塊，以滿足更大放電電流的要求，同時具備放電保護功能，單體電壓低于設定值、組端電壓低于設定值、到達設定的放電時間自動停止放電。

最后，充電完成后，檢查系統指示是否正常，測量并記錄所有蓄電池單體的電壓。
