饋線自動化FA指在正常情況下，遠方實時監視饋線分段開關與聯絡開關的狀態和饋線電流、電壓情況，并實現線路開關的遠方合閘和分閘操作，優化配網運行方式，充分發揮現有設備容量。 通過在故障時獲取故障信息，自動判別和隔離饋線故障區段，恢復對非故障區域的供電，減小停電面積、縮短停電時間，并在單相接地等異常情況下,為故障排查提供輔助手段。
測試設備： 配電之星-P2200A1 配電自動化終端測試儀
試驗線路采用電壓-時間型就地控制方式，利用重合器和分段器，點對點通信，就地隔離故障，故障信息上傳主站。
X時限： 從分段器電源側加壓至該分段器合閘的時延（來電延時合閘）。
Y時限： 即故障檢測時間。 若分段器合閘后在未超過Y時限的時間內又失壓，則該分段器分閘并閉鎖在分閘狀態，待下一次再得電時不再自動重合。

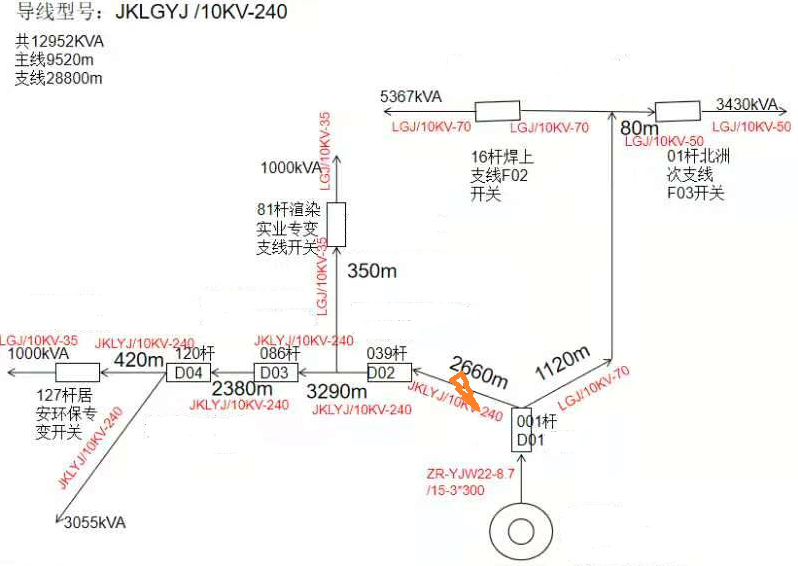

下面根據此次饋線自動化FA調試的一次線路圖，模擬D01和D02之間發生永久短路故障。

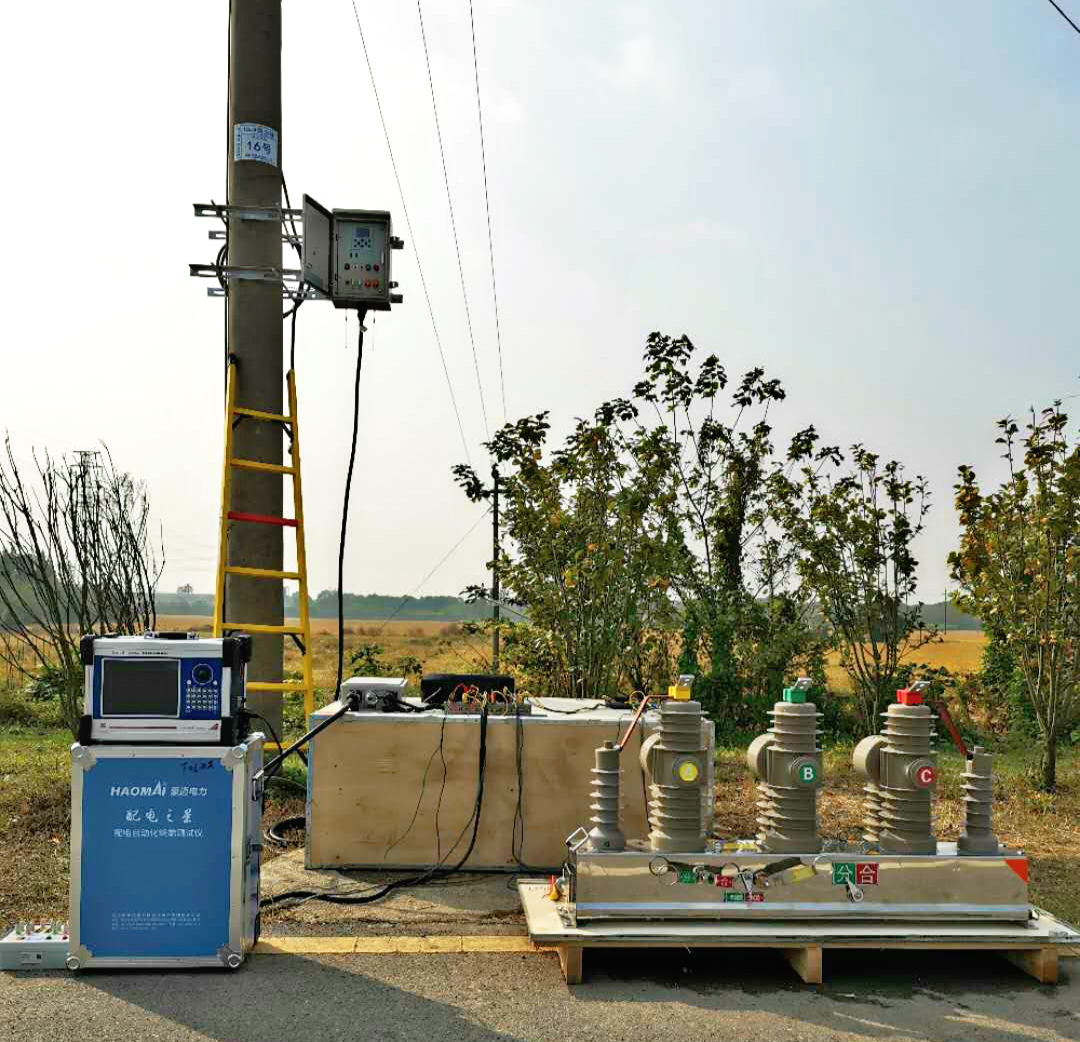

在D01、D02、F02三個故障現場使用三臺配電之星-P2200A1 進行二次模擬量加量，三臺測試儀用狀態序列功能，在同一時間通過GPS觸發方式同時施加故障二次模擬量，觀察線路故障時的真實電流電壓變化情況。
D01投保護，不投FA，過流I段1200A/0s、過流II段400A/0.8s、投二次重合閘，時間3s。
D02投保護和FA，過流I段900A/0s、過流II段350A/0.8s、X時限7s，Y時限5s。
F02投保護和FA，過流I段900A/0s、過流II段350A/0.8s、X時限14s，Y時限5s。

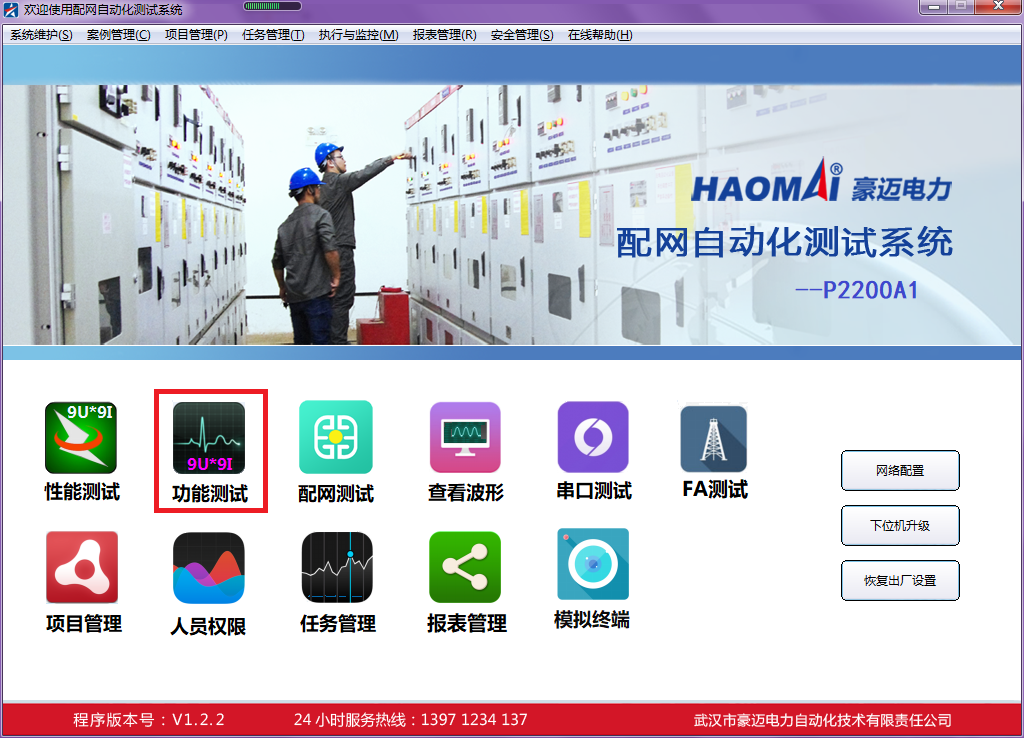

打開配電之星-P2200A1 功能測試模塊模擬每個故障點的真實電流電壓變化情況。
配電之星-P2200A1 IA/IB/IC/IN電流線接至FTU工裝采集單元，模擬故障電流。 UA/UB/UC/UN電壓線接至FTU工裝采集單元，模擬斷路器負荷側電壓。 配電之星-P2200A1的開出1節點串聯接入交流市電220V，通過開出“分、合”位，模擬斷路器電源側電壓。
模擬D01和D02之間發生永久短路故障時，D01檢測到故障后跳閘，D02和F02失壓分閘，3S后D01重合閘，合于故障點后D01后加速跳閘，并閉鎖重合閘。

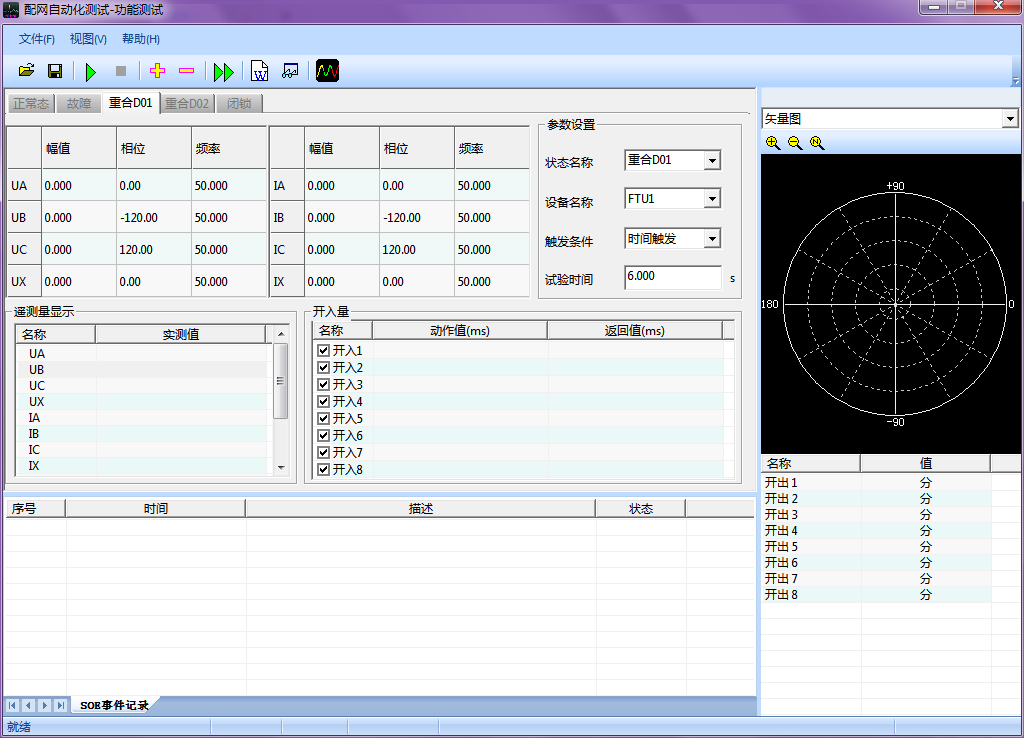

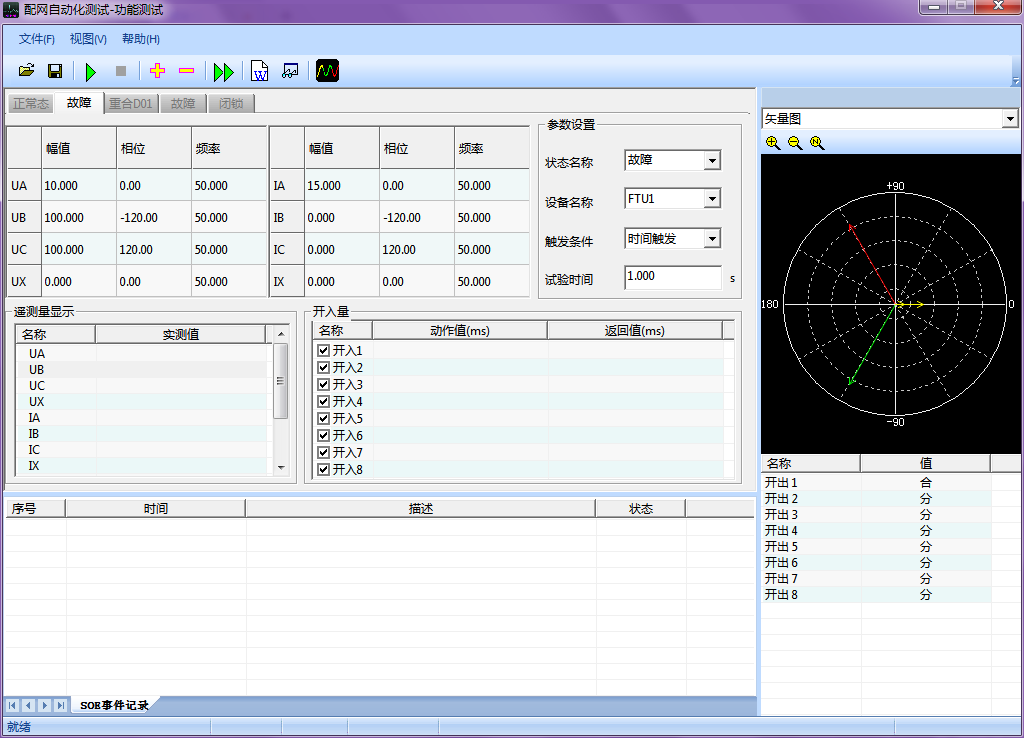

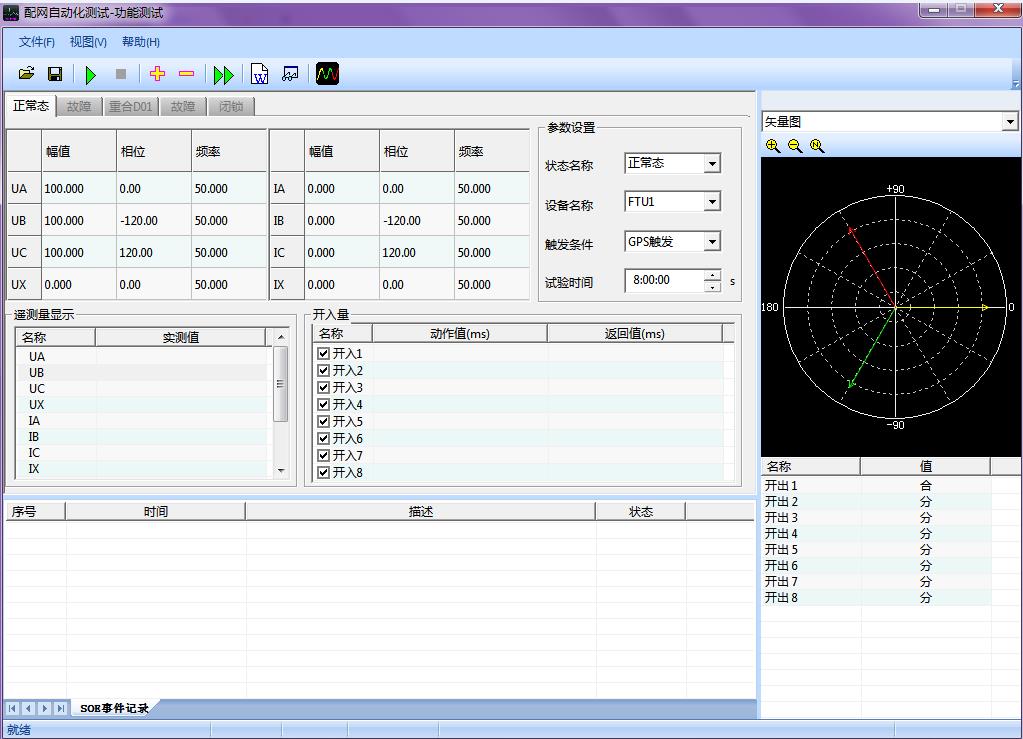

△ D01故障點狀態序列
模擬D01和D02之間發生永久短路故障。

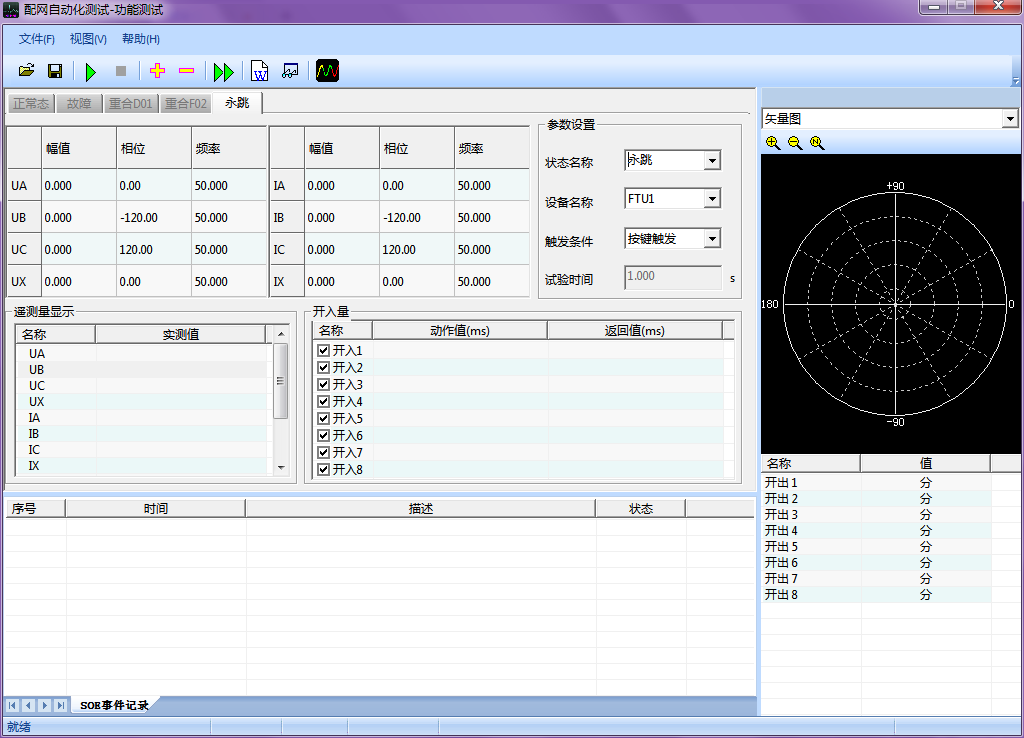

△ D02故障點狀態序列
以上為故障發生時，每個故障點的電流電壓模擬量狀態發生及變化情況，配電之星-P2200A1 具備自動化FA功能，成功隔離故障點，恢復非故障點的供電。 故障點的FTU自動進入裝置閉鎖，斷路器分閘狀態，待饋線運維檢修人員至故障點現場排查原因后進行手動恢復。
此次饋線自動化FA現場調試試驗的順利完成，對后期饋線自動化FA線路投入運行具有一定借鑒意義，順利投運后將縮短停電時間實現快速恢復供電，大幅減少停電范圍，提高運維人員排查效率，保障饋電線路的穩定可靠運行。
