在電力系統中，直流電源系統是變電站二次系統的心臟，是測量、控制、保護等系統正確工作的基本保證。 目前變電站的直流饋電網絡多采用樹狀結構，從蓄電池組到站內用電設備，一般經過三級配電，每級配電大多采用直流斷路器作為保護電器。 在直流系統運行過程中，當上下級直流斷路器保護動作特性不匹配時，下級用電設備出現短路故障就會引起上一級直流斷路器的越級跳閘，進而引起其他饋電線路的斷電事故。

1）充電裝置處于停運狀態或臨時被替代，現場安全措施完善，具有直流電源系統配套的蓄電池組。

2）具有固定或移動配電盤，配電盤設有單相220V交流輸出，輸出功率不小于1kW，輸入具有自動空氣開關保護。

3）查看變電站的直流系統接線圖及級差配置表。

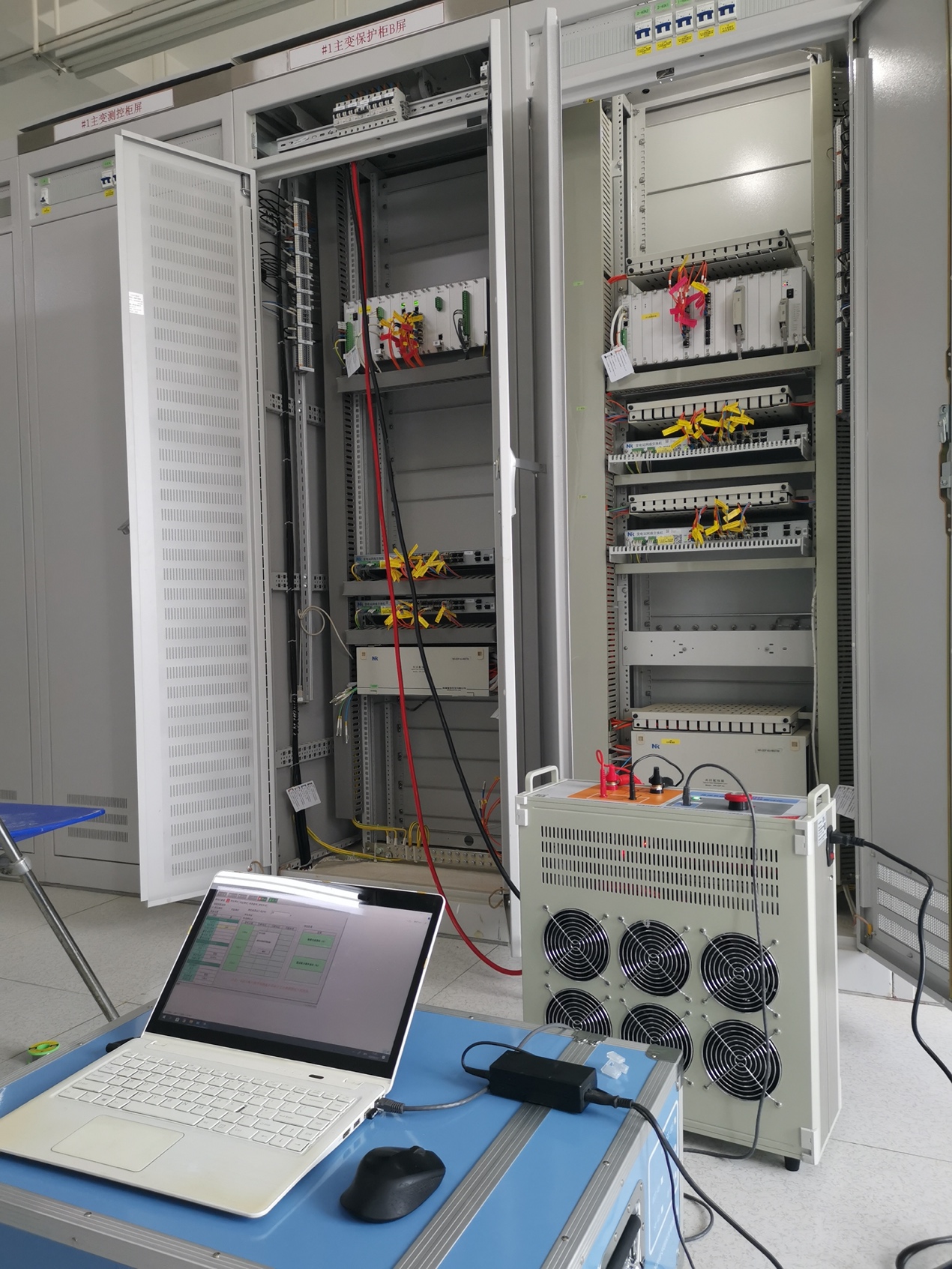

4）接線時先斷開待測回路直流開關，用正負連接電纜和電壓采樣線將控制裝置的輸入端子和電壓采樣端子連接到待測直流斷路器的下口。 連接時，注意連接電纜和電壓采樣線極性是否對應，然后用網線連接控制裝置和電腦。

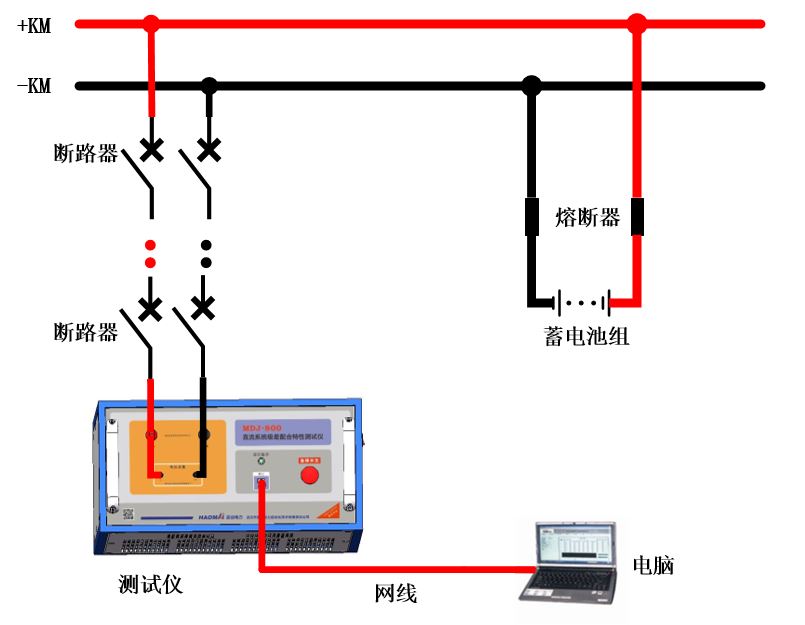

                      △  測試原理圖

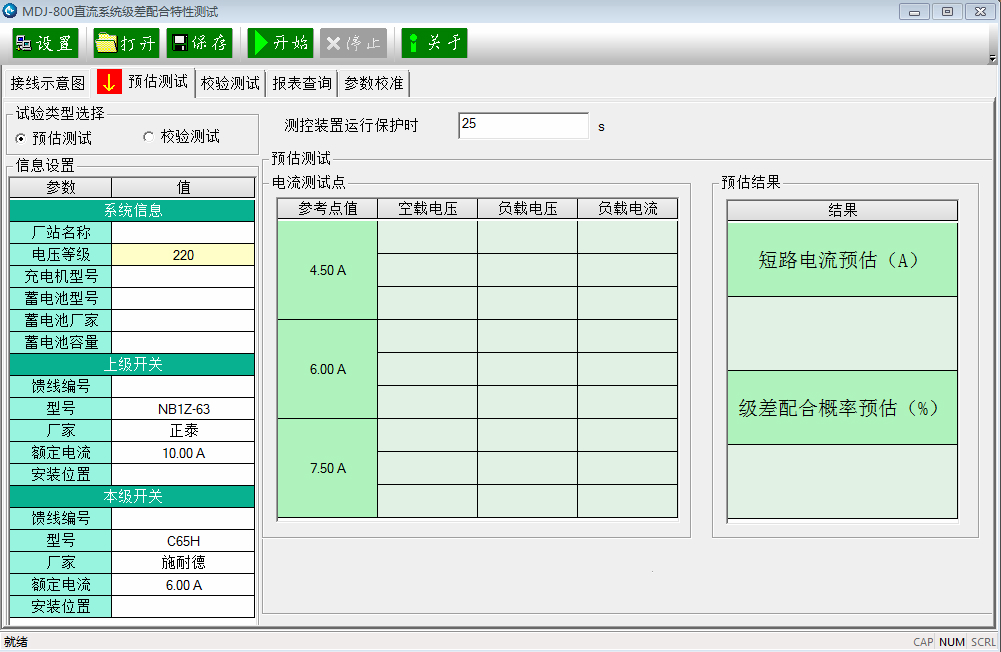

1）設定參數。 連接完畢后，接入控制裝置工作電源，閉合斷路器，運行上位機程序，進入初始界面，按照操作說明設定參數。

3）進入短路校驗試驗界面，根據預估試驗估算短路電流值，填寫短路試驗電流值，設置測控保護時間。 點擊“開始”按鈕，進行短路校驗試驗。 如： 根據某110kV蓄電池組定值單，上級開關的額定電流為100A，本級開關的額定 電流為32A，測控保護時間5.00 s，短路電流設置為直接短路。

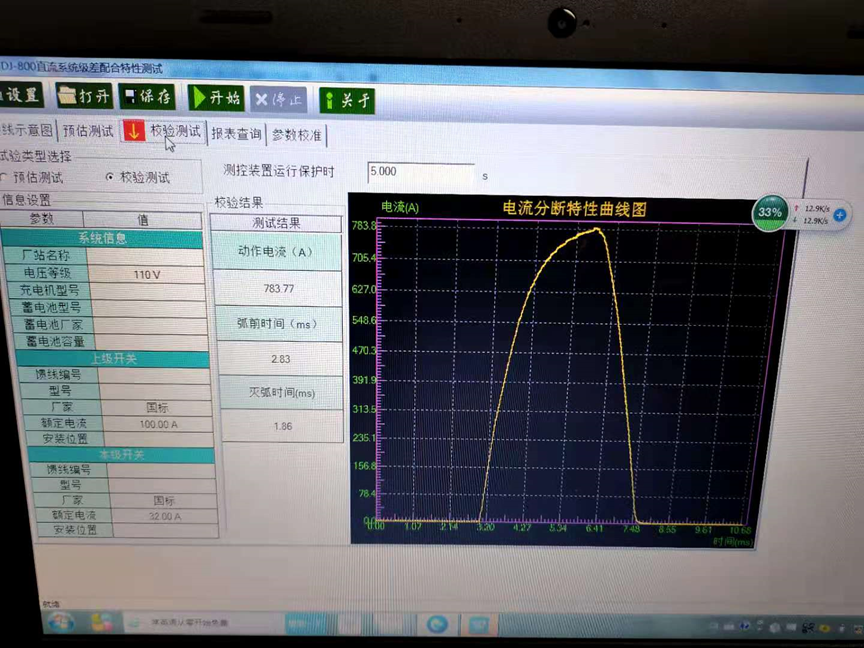

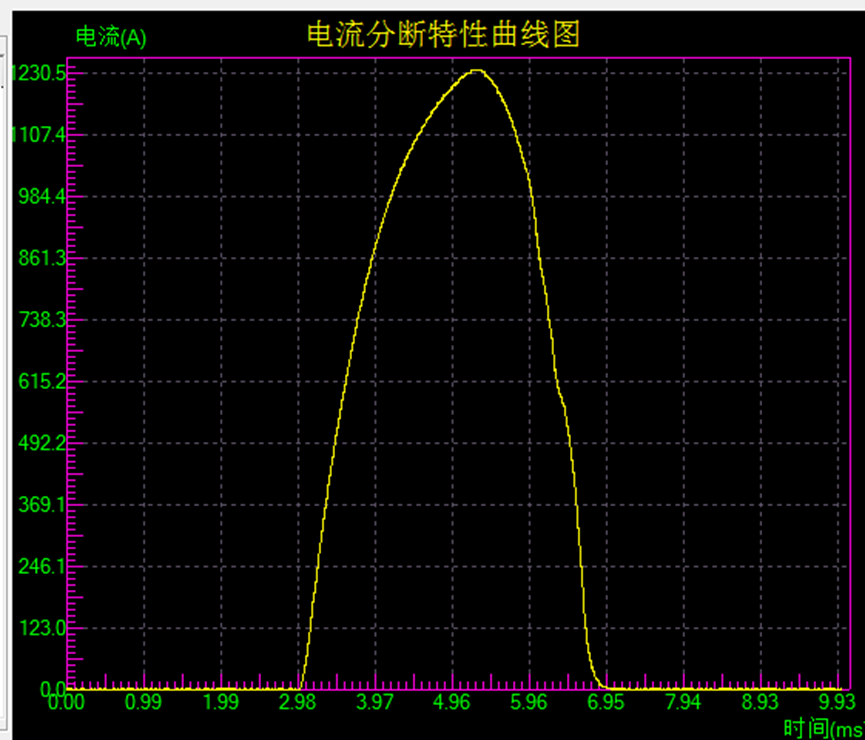

4）試驗結束后自動錄波電流分斷特性曲線圖，計算出斷路器動作電流、弧前時間、滅弧時間。 人工確定是否越級跳閘后自動生成試驗報表。

結合試驗數據報告進行動作電流、弧前時間、滅弧時間以及電流分斷動作曲線等結果分析。

級差配合概率預估： 93.260%
