配電自動化三遙接線原理及現場施工流程

發布時間：2020/10/30武漢市豪邁電力自動化技術有限責任公司

配電自動化是指以配電網一次網架和設備為基礎，綜合利用計算機、信息及通信等技術，并通過與相關應用系統的信息集成，實現對配電網的監測、控制和快速故障隔離，為配電管理系統提供實時數據支撐，達到配網安全、可靠、經濟、優質、高效運行。

配電自動化系統體系結構

由于配電網網絡結構復雜，點多面廣，因而對設備和信息的組織可根據具體情況采用不同的組織結構，一般情況可根據建設規模分為：三層結構模式（主站層—子站層—終端層）、兩層結構模式（主站層—終端層）。

△ 系統體系結構

三遙接線原理圖及主站聯調原理圖

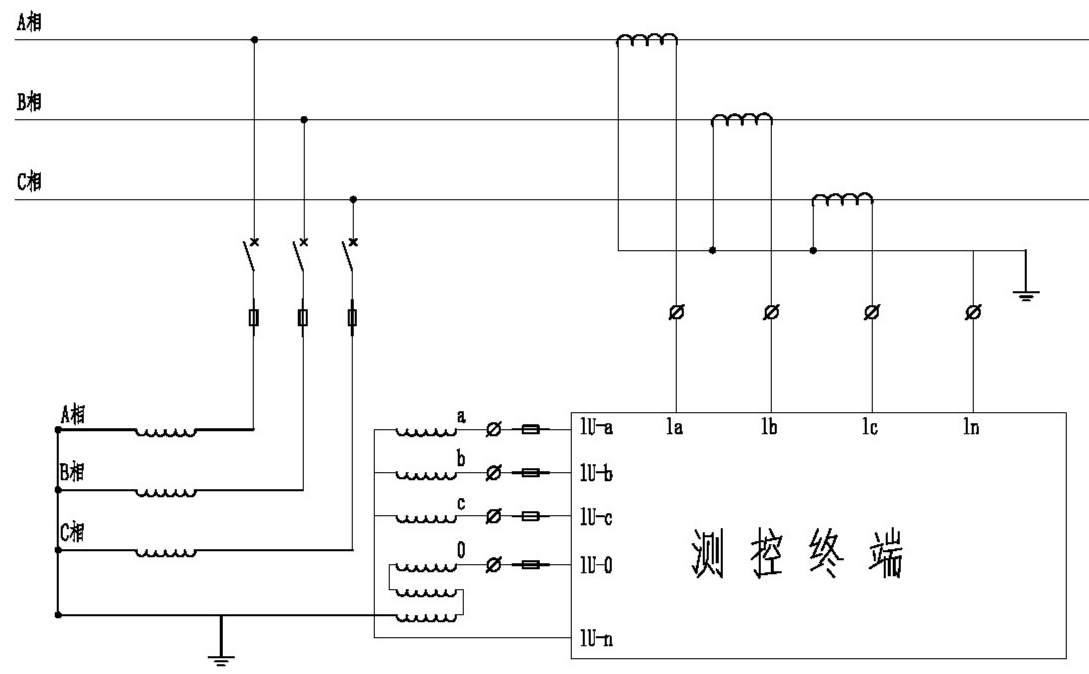

△ 遙測接線原理圖

在饋線開關柜（環網柜）出線電纜頭處加裝三相電流互感器和零序互感器，將電流互感器和零序互感器測量繞組接入開關柜（環網柜）新增的電流端子排中，再通過現場敷設的二次控制電纜接入DTU測控終端回路中，實現遙測功能。

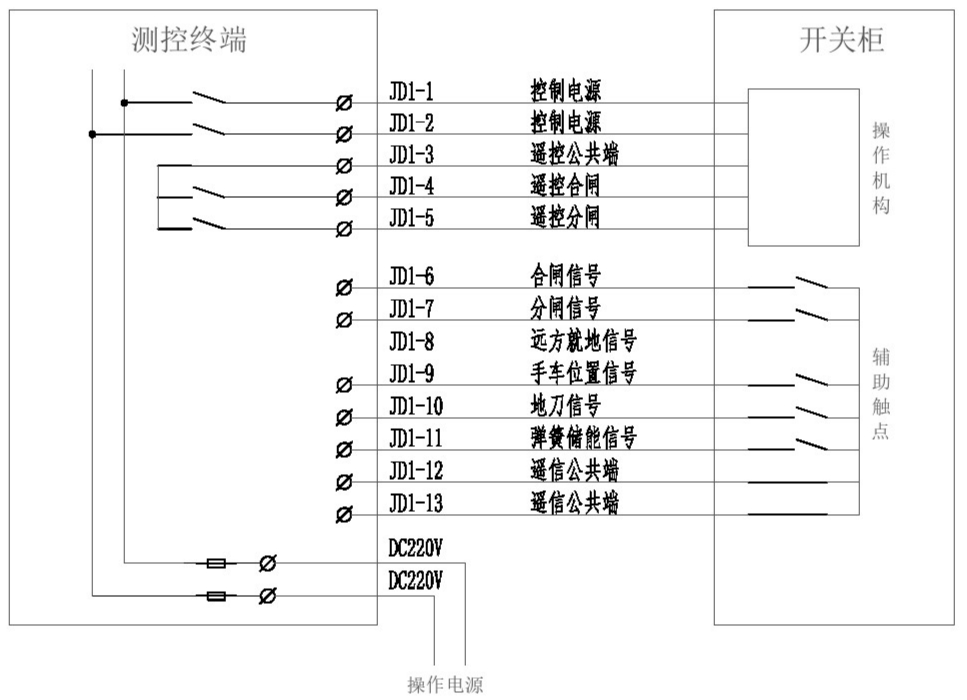

△ 遙控遙信接線原理圖

現場利用原開關柜（環網柜）的二次原理圖分別找到遙控和遙信接點（如果沒有預留接點現場加繼電器擴展），通過敷設的二次控制電纜將開關柜（環網柜）的遙控和遙信接點接入DTU測控終端回路中，實現遙控、遙信功能。

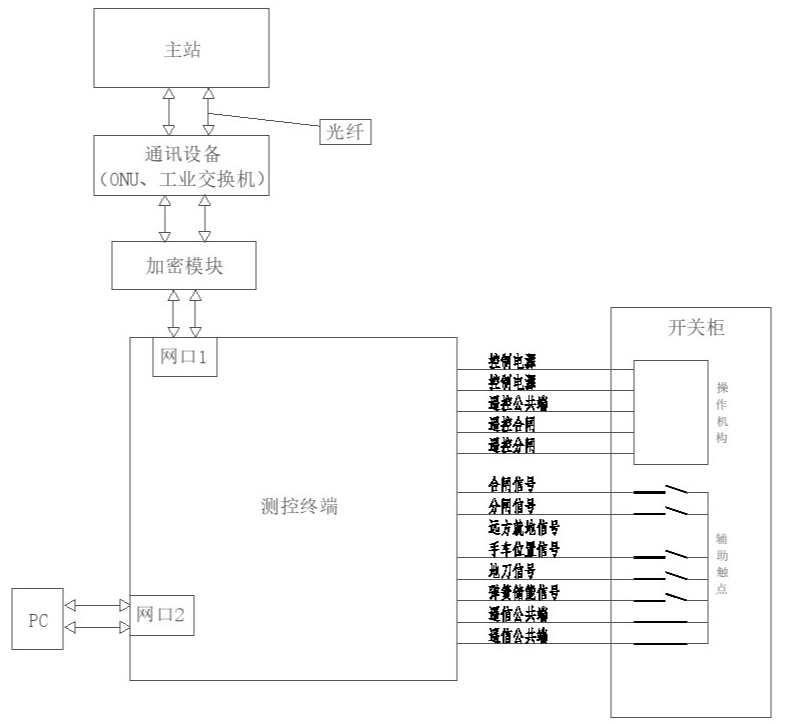

△ 主站聯調原理圖

DTU測控終端采集開關柜（環網柜）的遙控、遙信、遙測信號，利用通訊設備和光纖將三遙信號上傳至主站從而實現三遙功能。

配電自動化施工流程

中標通知書、簽分包合同、安全協議→設計出施工圖→現場勘察、設計技術交底（業主、運維、監理、施工）→準備現場物資（控制電纜、電流互感器、零序互感器、DTU）→辦理開工資料→勘察現場、核停電范圍→編制現場施工方案、負荷倒閘方案→區調填報停電施工計劃→辦理現場停電施工工作票→現場停電施工→恢復現場設備運行方式，向區調匯報現場工作總結。

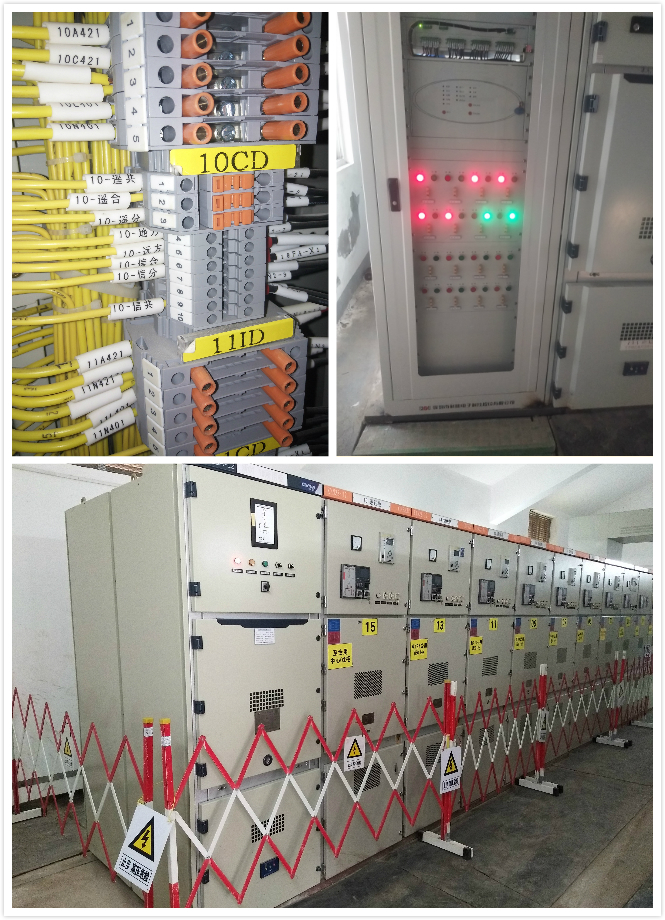

現場停電施工步驟：

1）停電、驗電、做好安全措施，向區調申請開工；

2）查找開關柜三遙接點（遙控、遙信、遙測）；

3）饋線柜安裝三相電流互感器、零序互感器；

4）敷設三遙控制電纜、DTU電源控制電纜；

5）安裝DTU并完成三遙點位接線、DTU電源接線；

6）終端與本地聯調，現場核對三遙信號；

7）終端與主站聯調：

光纖已敷設，與主站已通訊上-- 現場單線圖已入庫、點表已入庫-- 配置終端裝置參數-- 現場核對三遙信號。
