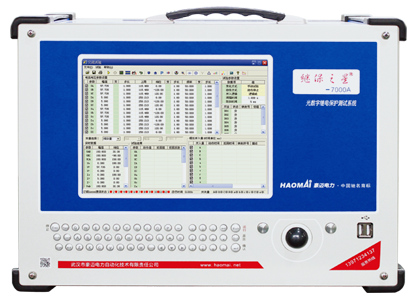

△ 繼保之星-7000 綜合型數字式繼電保護測試儀

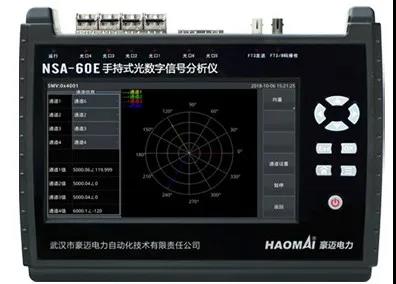

△ NSA-60 手持式光數字信號分析儀

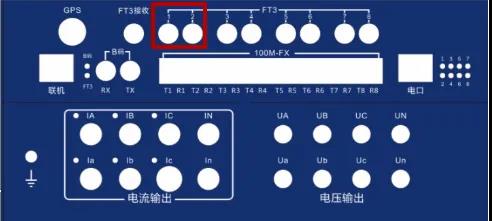

使用繼保之星-7000  模擬FT3發送，須使用相鄰發送通道進行FT3的模擬（符合數字量中雙AD的通信邏輯） ，將FT3發送光纖接入FT3發送口1或2。

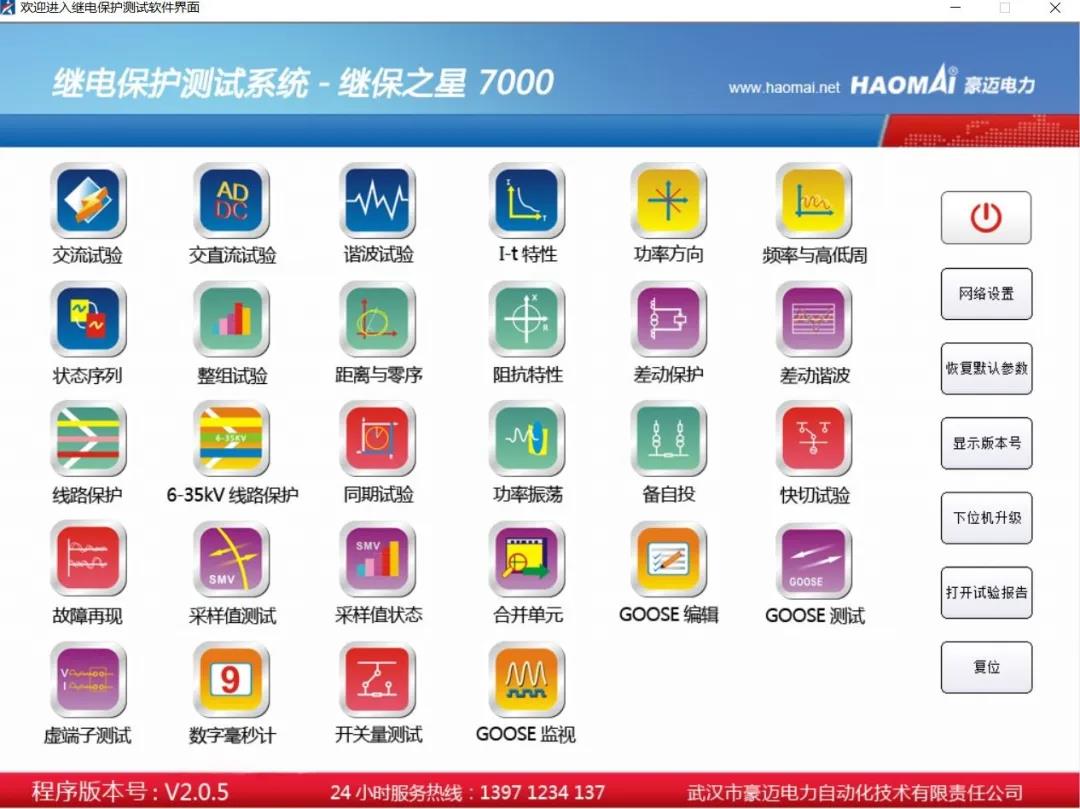

點擊IEC61850設置，配置通信參數。

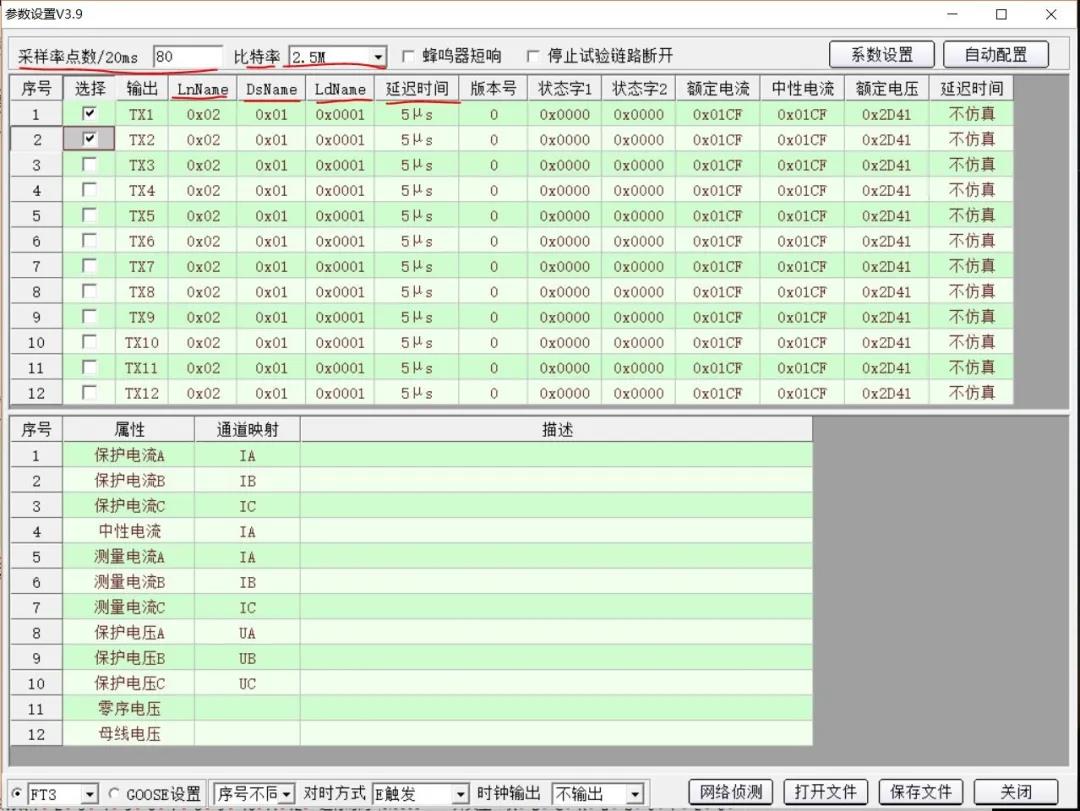

通信參數設置： 將通訊協議改為FT3，進行FT3通信數據設置。 設置FT3通道1，勾選TX1，根據被測試設備廠家提供的通信數據設置采樣率點數、比特率，根據NSA-60 手持式光數字信號分析儀抓包獲取的數據設置LnNAME（邏輯節點）、DsName(數據集)、LdName(邏輯設備)、延遲時間（額定延時）。

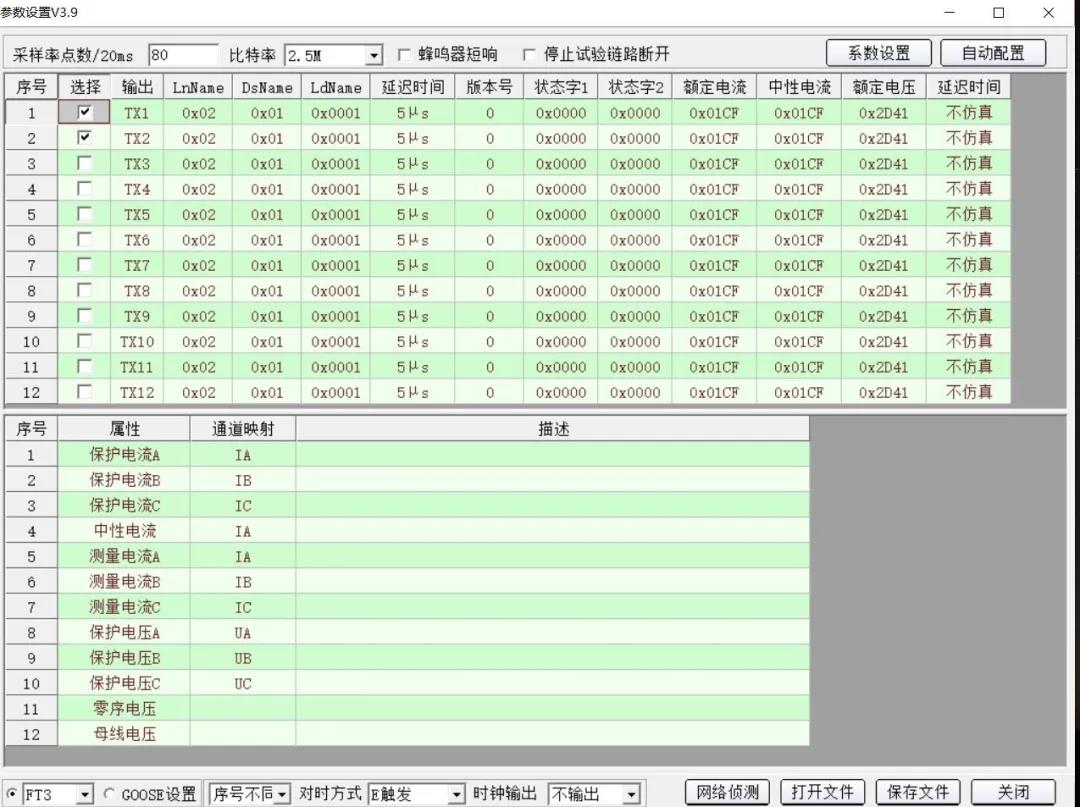

設置FT3通道2，勾選TX2，參數設置與TX1一致。

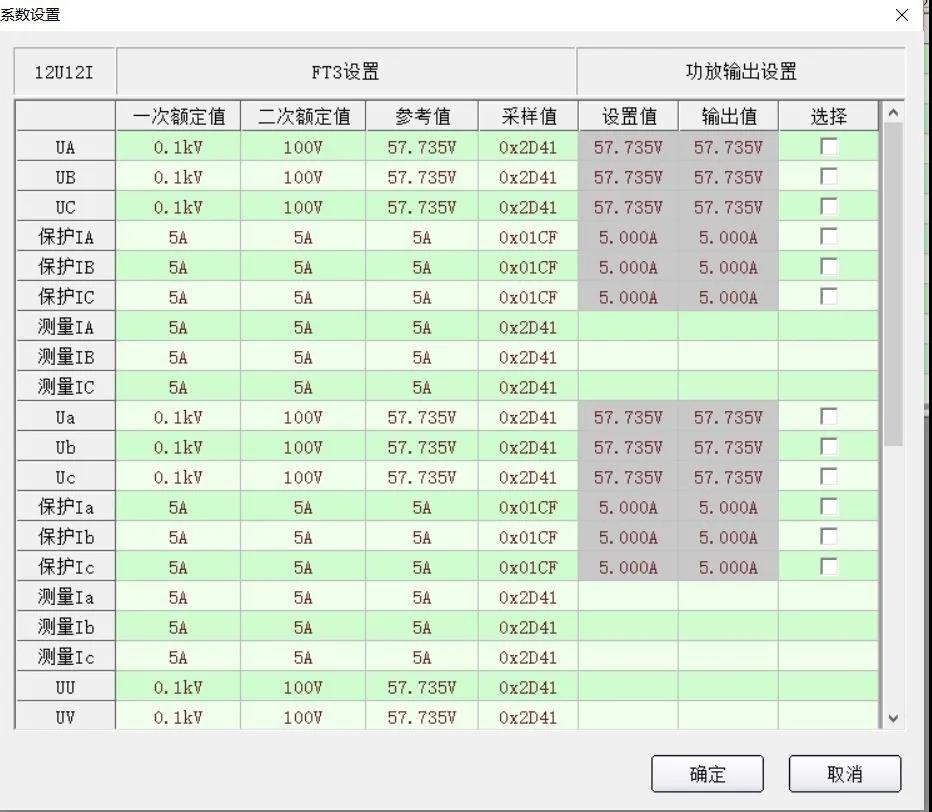

同時勾選TX1、TX2，點擊系數設置，根據提供數據確認對應映射通道。

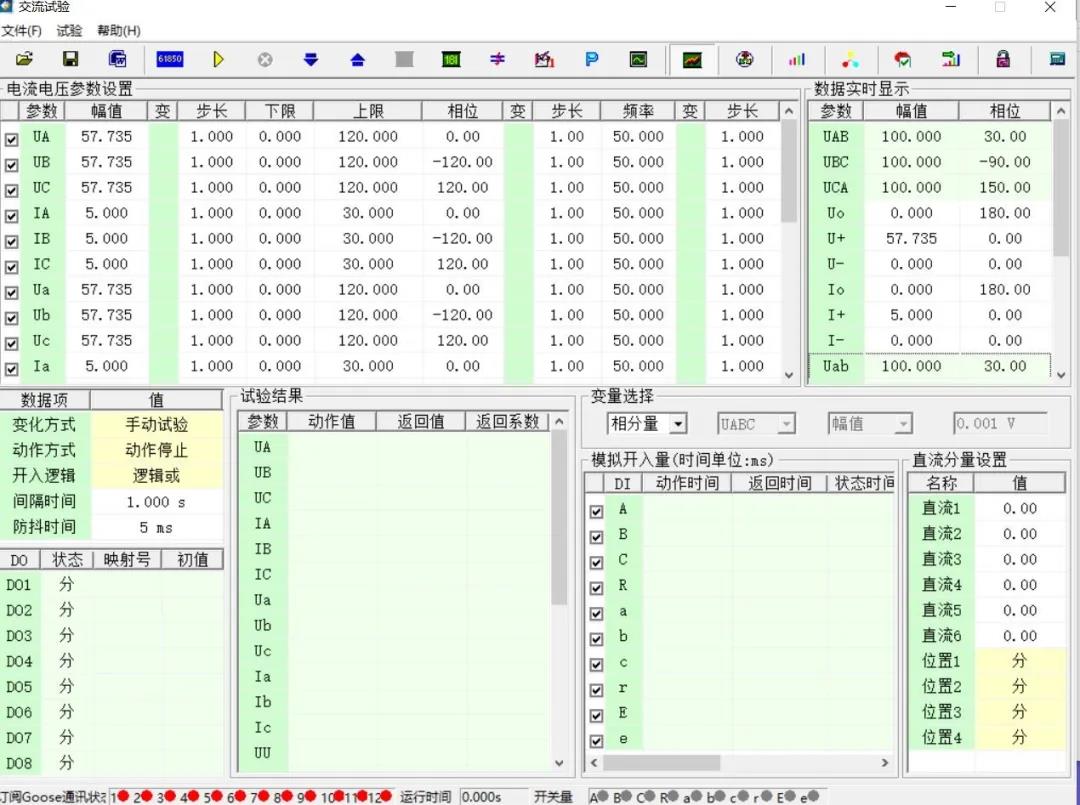

設置完成后返回交流試驗界面，繼保之星-7000 輸出完成，檢查面板上是否顯示該間隔的FT3采樣。
