?隨著電網規模的快速發展，保護設備校驗工作量急劇增加，智能化需求越來越高。 傳統現場校驗一般根據作業指導書文檔，由現場工程師按步驟執行，在實際應用中存在以下現狀：
針對以上現狀，武漢豪邁電力設計開發了智能變電站保護裝置全自動閉環測試平臺，實現保護裝置閉環一鍵式自動化測試，為現場校驗提供了更加快捷高效的解決方案。
傳統繼電保護測試儀與保護裝置采用開環測試，保護裝置無反饋信息。 智能變電站保護裝置全自動閉環測試平臺可接收保護裝置狀態上傳，自動進行試驗項目，通過輸出數字量/模擬量給保護裝置，接收保護裝置回傳的MMS報文形成閉環測試。 基于IEC61850標準的MMS報文格式，對保護裝置模型進行讀寫控制，在線查看各個保護設備的定值、軟壓板、系統參數等信息，訂閱保護裝置輸出的報文信息，形成信息閉環采集和控制。

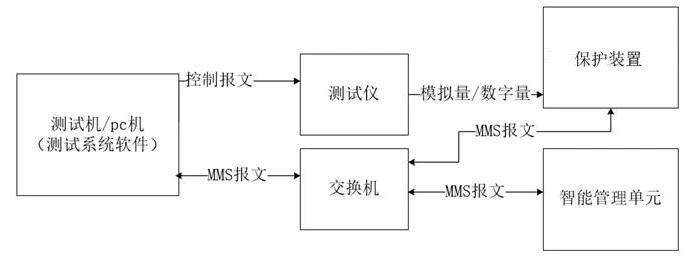

△ 閉環測試整機示意圖
在保護及管理單元閉環信息采集、設備控制的基礎上，建立定制化的測試案例庫。 測試平臺通過MMS客戶端技術，實現與保護裝置實時交互，并開展自動測試，測試結束后自動生成保護定值測試案例結果。
一鍵配置，快捷方便： 定制模式只需配置壓板投退以及定值，系統自動計算出測量值。 該模式時只需輸入整定定值、故障電流、零序靈敏角及零序補償系數即可自動計算出試驗項目的輸出。 計算方法取自于前期導入的測試方案，或者專家庫方案，不具備編輯短路計算功能。
支持短路計算、專家方案導入： 專家模式可通過設置短路計算的相關系數及整定值，進行科學配置，完成試驗測試。 該模式支持一鍵導入主流廠家測試方案和短路計算，通過設置故障類型、故障方向、短路阻抗倍數、計算模型、短路電流值、零序補償計算幅值及相角等參數，根據不同的試驗類型，計算出不同輸出電壓、電流、幅值相位值，即UA、UB、UC、IA、IB、IC。
1）實現預判從“人工經驗”到“智能研判”的轉變。 設備故障率較同期減少75%，設備可用率系數高達99.988%，大大提升設備穩定性。
2）實現運維從“被動運維”到“主動運維”的轉變。 及時掌控設備狀態，精準確定運維對象。 以完成20個保護屏柜的全面巡檢為例，單次巡檢時間由人工2小時縮短到智能巡檢20分鐘，運維效率提升83%。
3）實現應急從“事后響應”到“事前預防”的轉變。 利用后臺數據管理系統遠程分析，提前預判并處理隱患及缺陷，應急響應速度提升70%以上。
4）實現管控從“分散現場”向“集約遠程”的轉變。 利用數據上送平臺，實時掌控管轄范圍內的二次保護裝置運行狀態，實現監控中心與應急現場的遠程實時互動，事故處理速度提升90%以上。
