智能站GOOSE和SV報文檢測與分析

發布時間：2019/09/02武漢市豪邁電力自動化技術有限責任公司

智能變電站運維管控和檢修調試中，調閱保護裝置GOOSE和SV報文進行SCD解析，是測試工作的重要環節。武漢豪邁電力依據Q/GDW 11156-2014、DL/T860、1396、IEC61850工程繼電保護應用模型、國網六統一等相關技術規范和要求，結合智能站現場檢修現狀與需求，開發出NSA-60 手持式網絡分析儀。

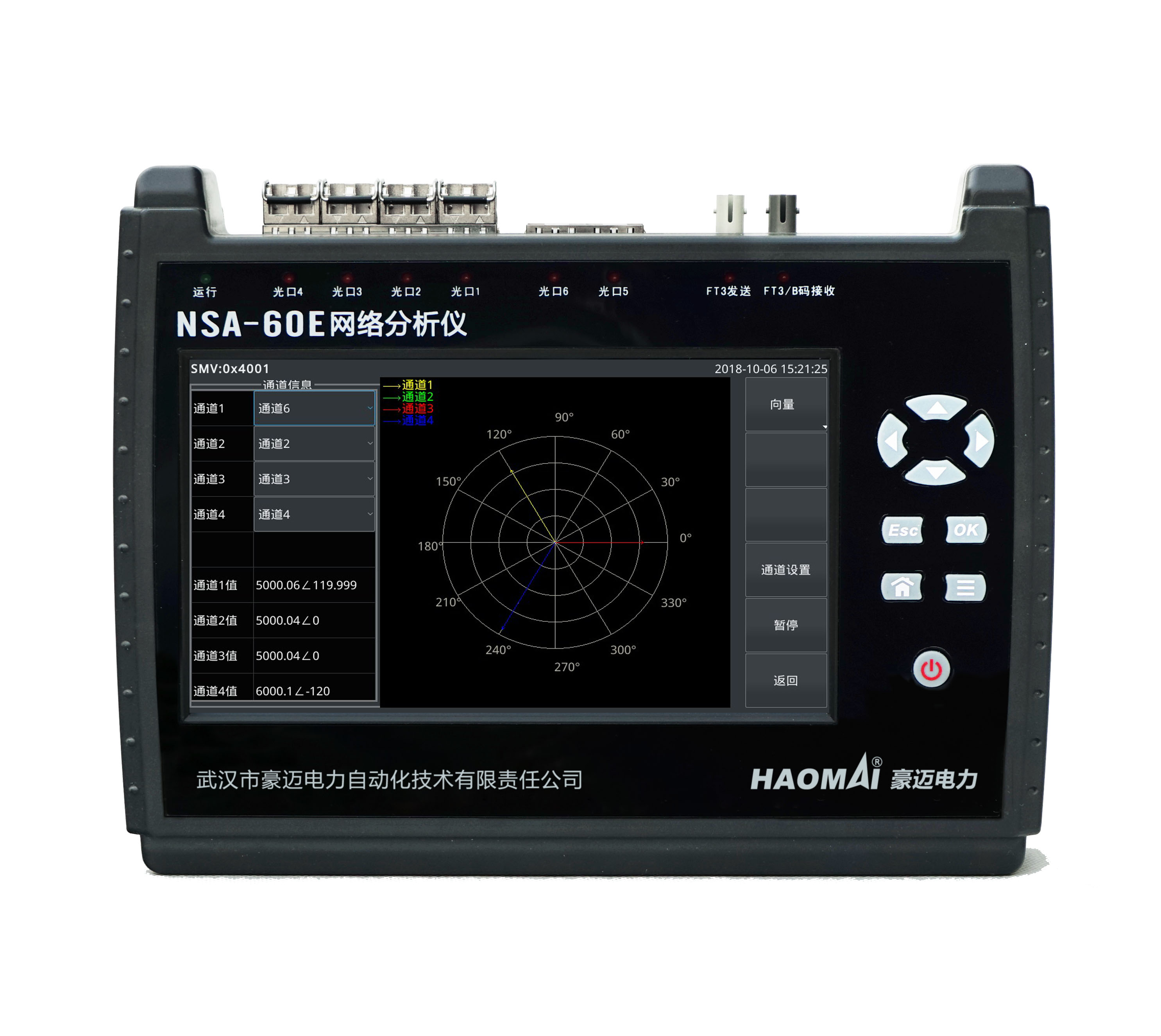

▲ NSA-60 手持式網絡分析儀

在二次設備運維檢測過程中，使用NSA-60 可快速排查諸如GOOSE/SV鏈路中斷、保護軟壓板誤投漏投等重大安全隱患，核查SCD及CID配置文件，結合繼電保護裝置定檢，對裝置配置文件（主要為CID文件）進行邏輯校驗，有效提升智能站精細化運維水平。

GOOSE是什么？如何進行快速抓包、解析和配置分析？

GOOSE是一種面向通用對象的變電站事件，主要用于實現多IED之間的信息傳遞，包括傳輸跳合閘信號（命令），具有高傳輸成功概率。

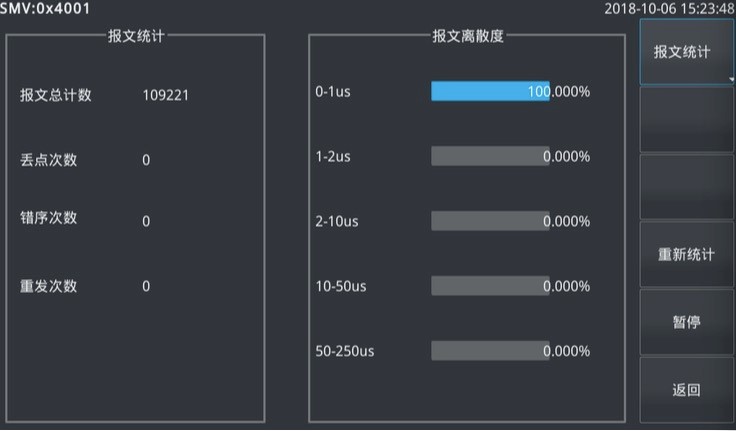

▲ 報文統計

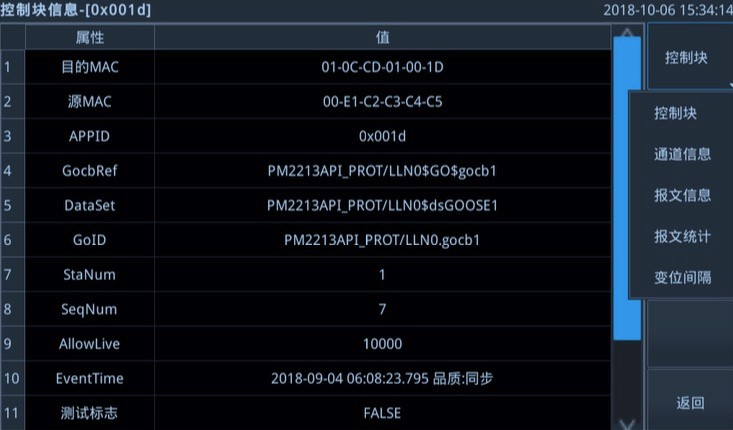

GOOSE控制塊：描述IED的“開出”能力。 IED將需要開出的數據實例化為不同的LN，再按一定的邏輯分類將其匯總至不同的數據集（DataSet），數據集關聯至不同的Gocb，如保護裝置的跳閘出口、測控裝置的遙控出口、智能終端上送采集到的開入量等。

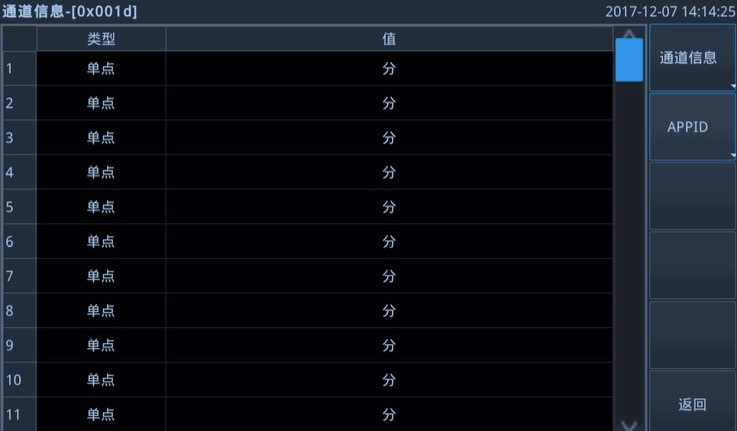

▲ GOOSE通道信息

NSA-60 手持式網絡分析儀 采用SOC芯片作為主芯片，此芯片包含兩個不同的部分——硬核處理器系統(HPS)和FPGA。 HPS運行Linux系統，通過內部高速總線與FPGA通訊。此芯片避免了因外部高速走線引起的信號質量問題。

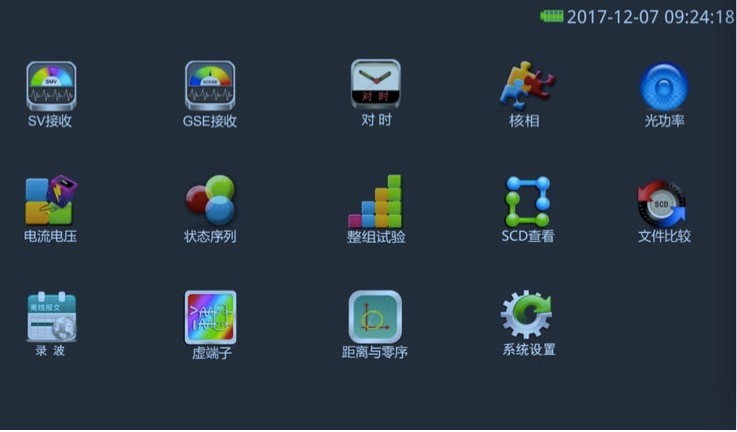

NSA-60 所有外部接口及信號處理全部匯集至SOC芯片。外接接口包含4個100Mbps以太網口、2個千兆以太網口、1個支持2.5M/5M/10Mbps傳輸速率的FT3收發接口、1個SD卡接口、1個USB接口、1個千兆電網口(預留)，以及4個硬開入量和4個快速硬開出量接口。其中，FT3接收與B碼接收共用一個光接收模塊，千兆電網口用于與上位機進行通訊，可實現SMV/GOOSE報文的接收與解析、SMV/GOOSE報文的發送、FT3報文的接收與發送、B碼報文的接收與解析、硬開出量動作、硬開入量接收、光功率檢測等。

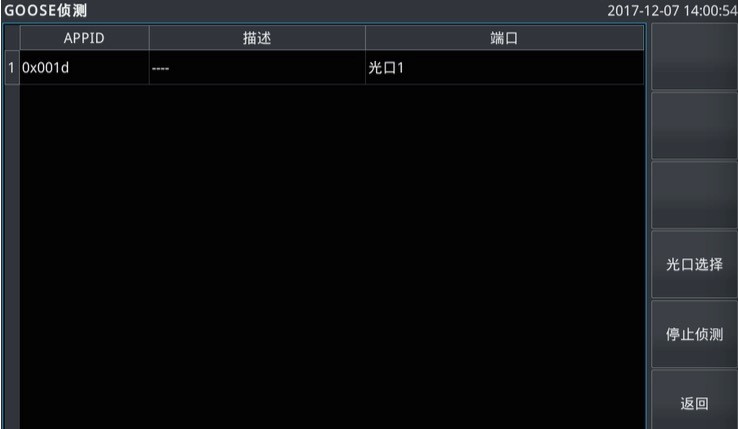

▲ GOOSE偵測

在GOOSE傳輸機制中，進入“GSE接收”模塊，通過報文進行“偵測”。首先偵測各光口是否接入光纖，未接入光纖的光口將給出提示，接下來進行偵測，將偵測結果顯示在界面。同時，GOOSE服務器可重發相同數據獲得額外的可靠性。

▲ GOOSE監測界面

GOOSE源傳輸GOOSE報文是以數據集形式發送，一幀報文對應一個數據集，一次發送將整個數據集中所有數據值同時發送。

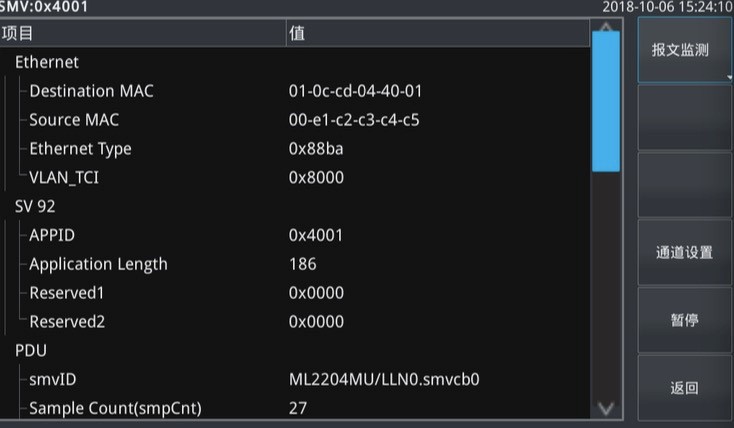

▲ 報文監測

SV通俗理解為采樣值，交換采樣數據集中的采樣值的相關模型對象和服務，以及這些模型對象和服務到ISO/IEC8802-3幀之間的映射。

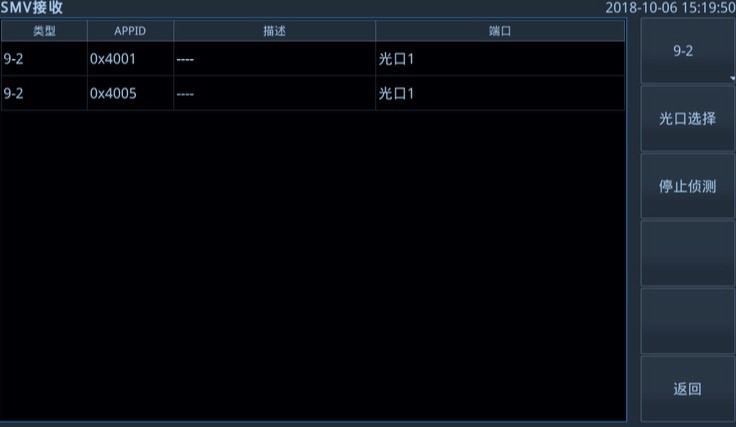

▲ SMV接收

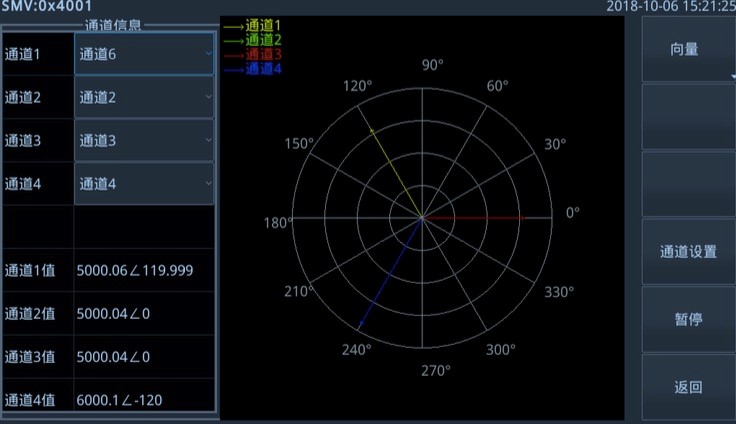

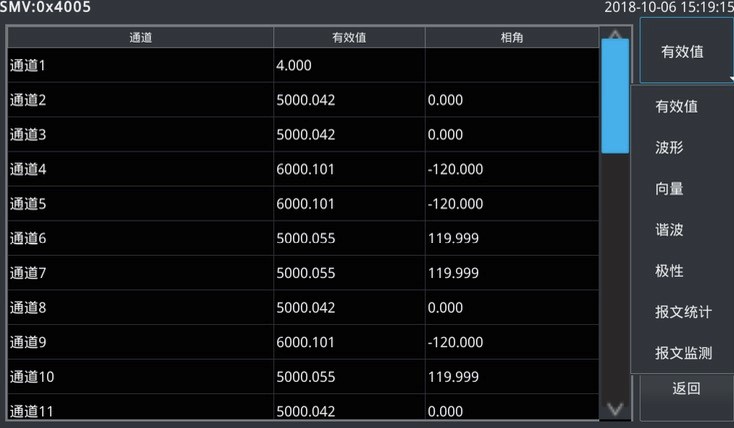

SMV控制塊是描述IED將模擬量往外發送的能力，將需要發送的模擬量實例化為不同的LN，將其匯總至發送數據，數據集再關聯至Smvcb。在NSA-60 設備端口進入“SMV接收”界面，點擊“偵測”按鈕，首先偵測各光口是否接入光纖，未接入光纖的光口將給出提示，接下來進行偵測，將偵測結果顯示在界面，點擊任意一個APPID的SMV，即可查看有效值。
