時間：2019年3月

地點：XX供電公司配網聯調基地

使用設備：配電之星-P2200 配電自動化終端測試儀

測試對象：國電南瑞PDZ810-FTU 智能配電終端（標準三遙型FTU， 現場無需跳閘，故障信息通過遙信、遙測上傳至主站，由主站控制分合閘）

配電之星-P2200A2 配電自動化終端測試儀

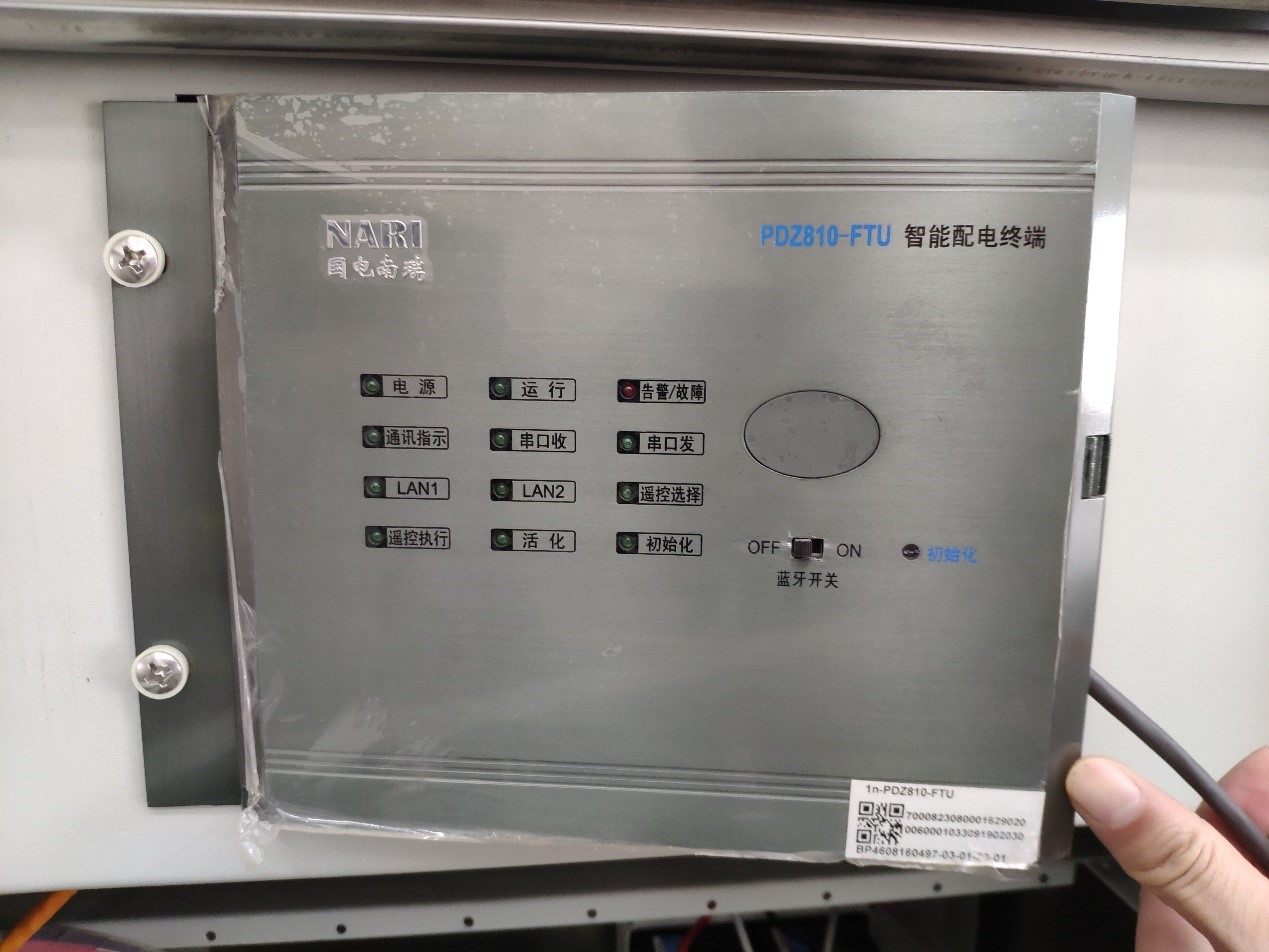

PDZ810-FTU 智能配電終端

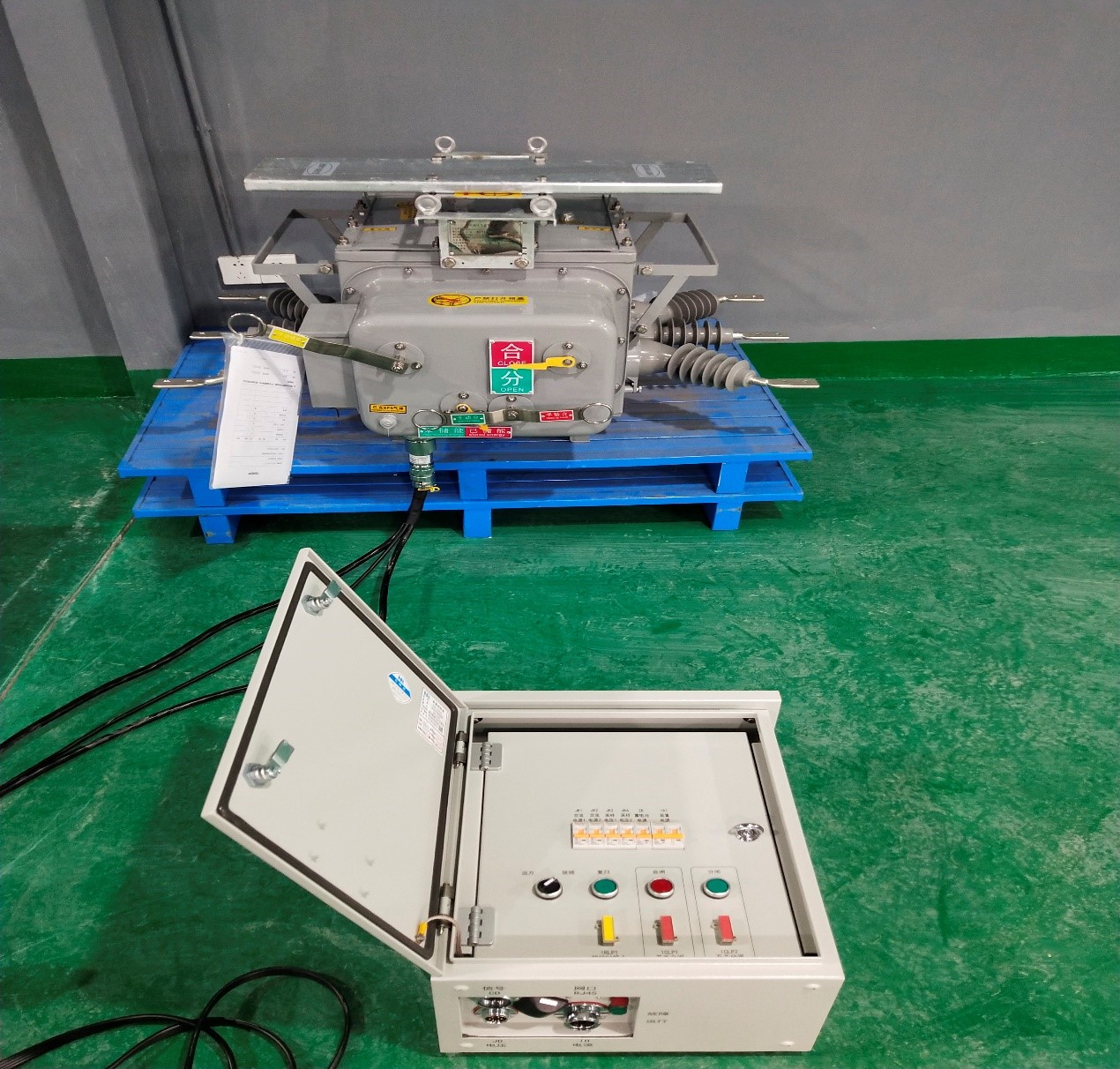

模擬狀態： FTU接入實際斷路器，聯動實驗，無需接入測試儀模擬量開入、開出。

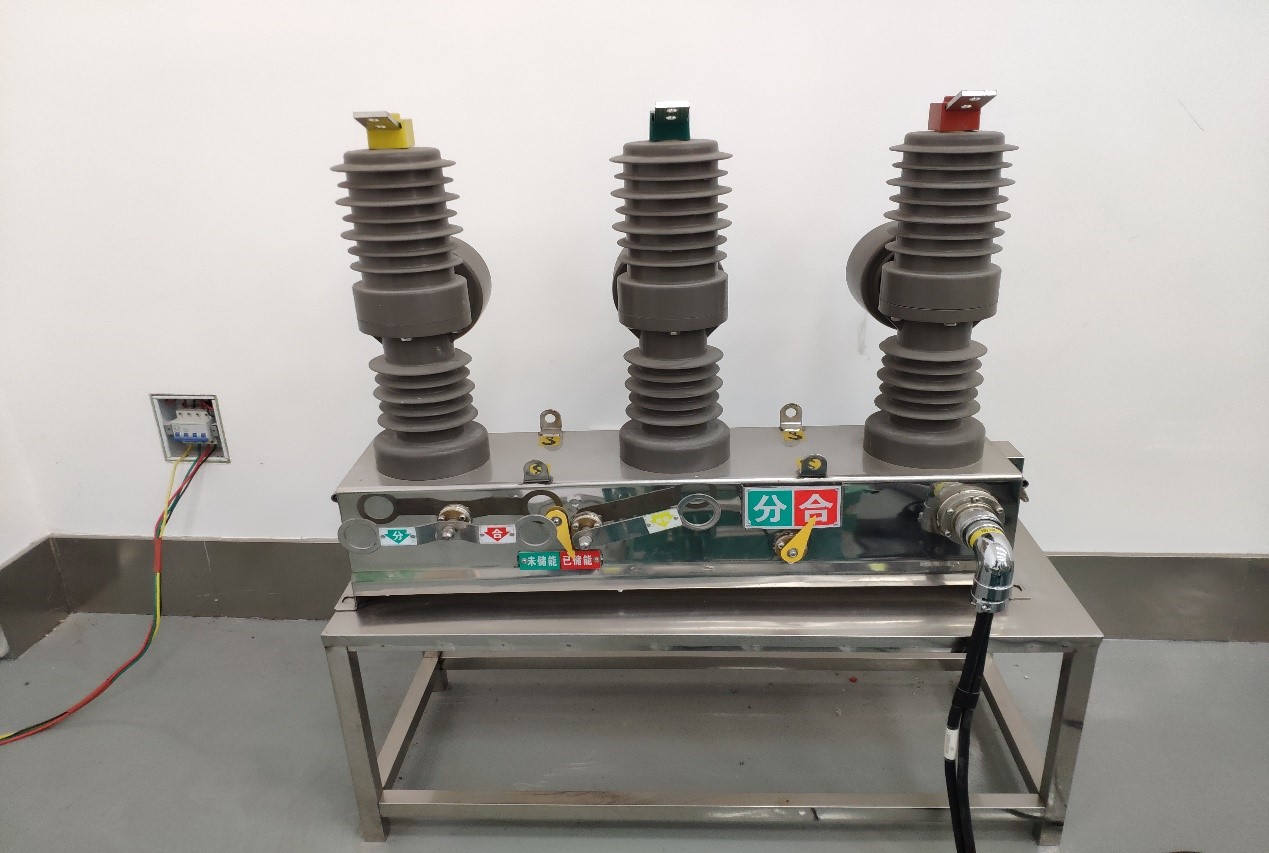

斷路器

測試項目: 遙信、 遙控、遙測、 功能演示等

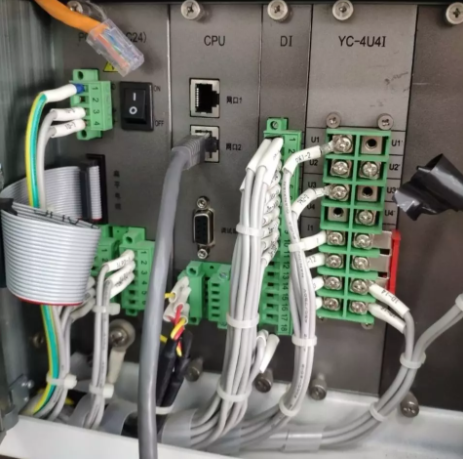

測試接線： 將測試儀通訊網口由網線連接至FTU調試網口（通常情況下， FTU 網口1為主站專用，配有特定網關，網口2為調試專用）

此實驗單機操作直接將FTU網口通過網線接入測試儀聯機口，測試儀下位機與FTU共用一個網卡，設置起來更加方便。

連接FTU

 連接測試儀

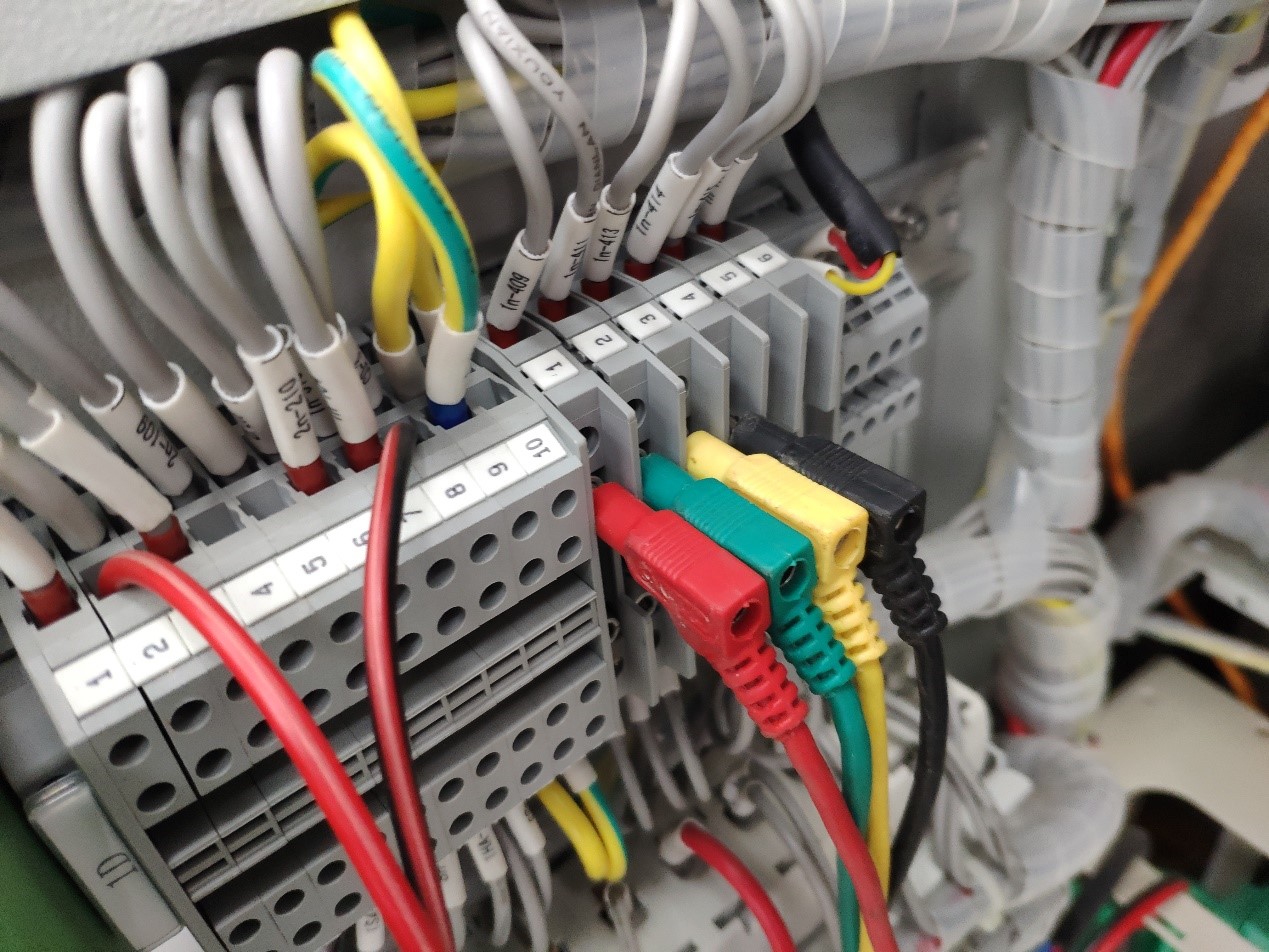

將測試儀ABC三相電流輸出由測試線接入至FTU對應的電流端子口。

電纜連接測試儀

電纜連接FTU

操作說明：

軟件主操作界面

1）通訊配置： 根據現場配置信息，調試口IP為 192.168.11.77，  終端IP 為192.168.11.15

將測試儀與FTU通訊的網卡IP設置為指定調試IP（不同FTU，IP地址不同）。

2）實驗配置：

①進入項目管理界面，建立新項目；

② 根據需求勾選檢測項目；

③參數設置均為FTU固定參數，按照FTU參數填寫。

點表配置：

 將FTU內部設置完成的點號與測試儀點號對應。測試儀的點號為標準十六進制碼，（遙測的4001H代表遙測點號1，遙信點號0001H代表遙信點號1，遙控6001H代表遙控點號1）。對于部分舊版本FTU，點號可能從0開始，需要我們將測試儀點號整體挪位（即FTU的IA為0，IB為1，IC為2，此時測試儀對應的IA為4001H，IB為4002H，IC為4003H），將遙信、遙測、遙控、點號配置完畢后保存項目。

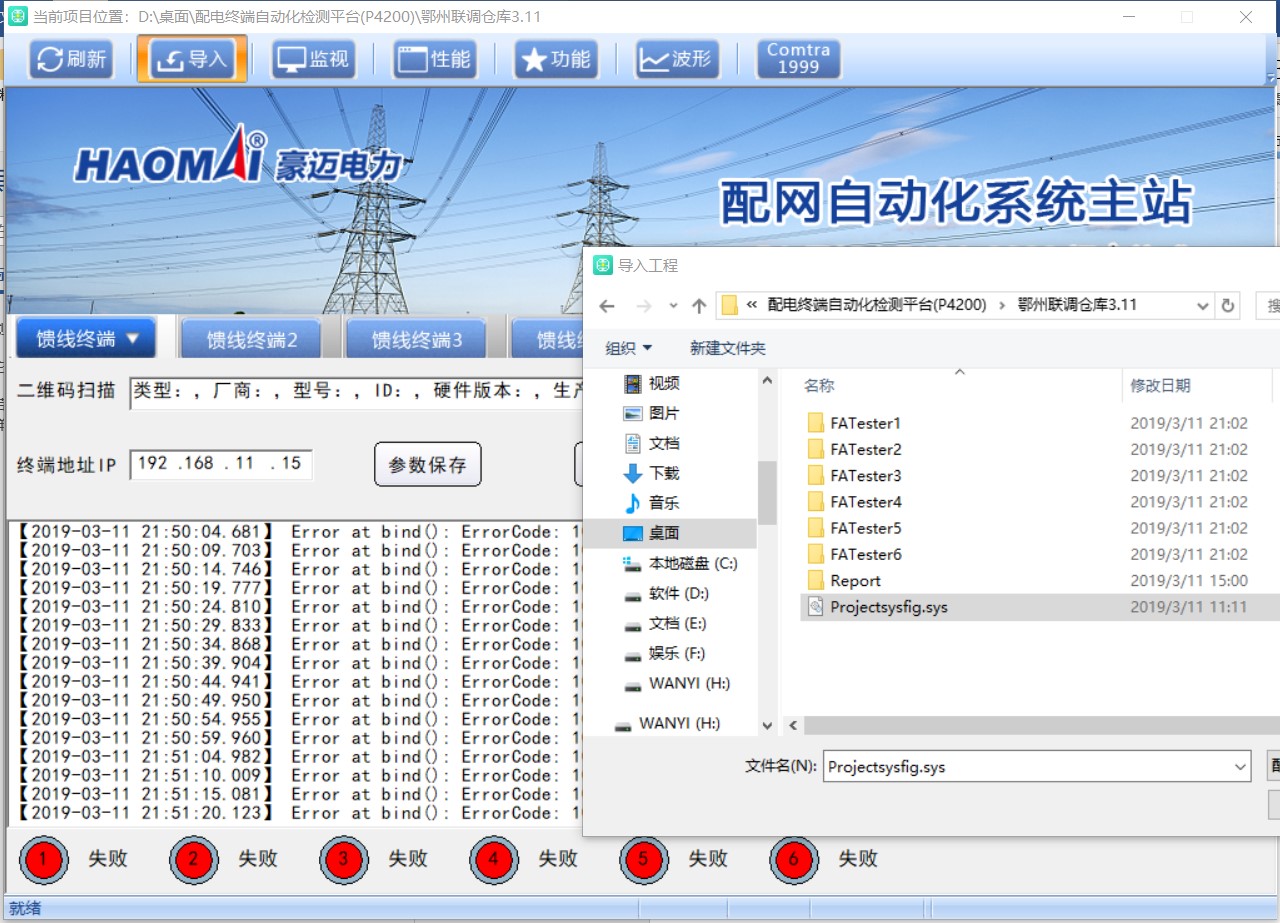

點號配置完成后進入配網測試界面，點擊導入，選擇保存的配置文件，然后設置終端IP（此次試驗終端IP為192.168.11.15），點擊參數保存，待下方黃燈閃亮即表示測試儀與FTU通訊成功。

3）進入監視界面，監視FTU遙信、遙測、遙控實時狀態及變位。

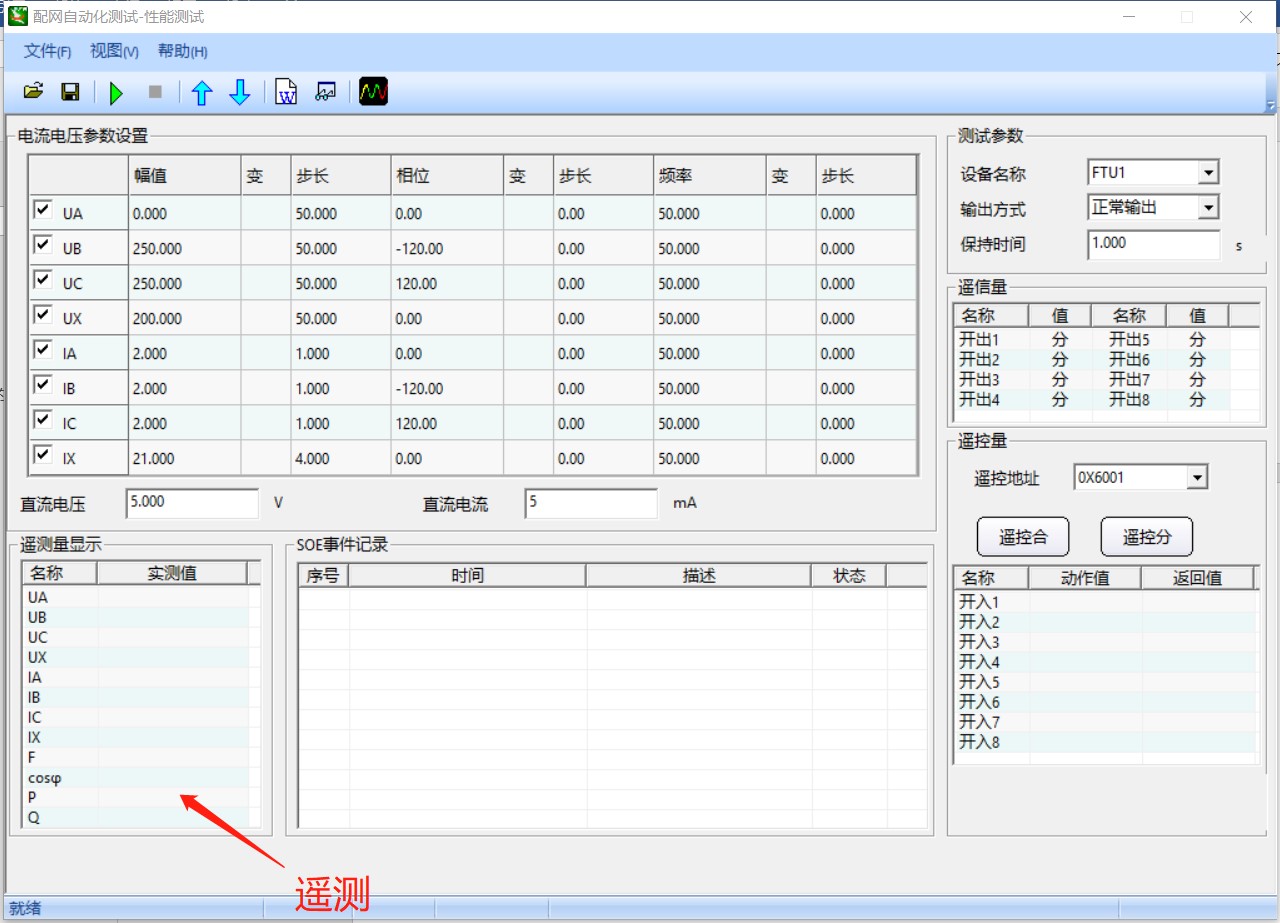

4）進入性能測試界面進行遙測、遙信、遙控測試。

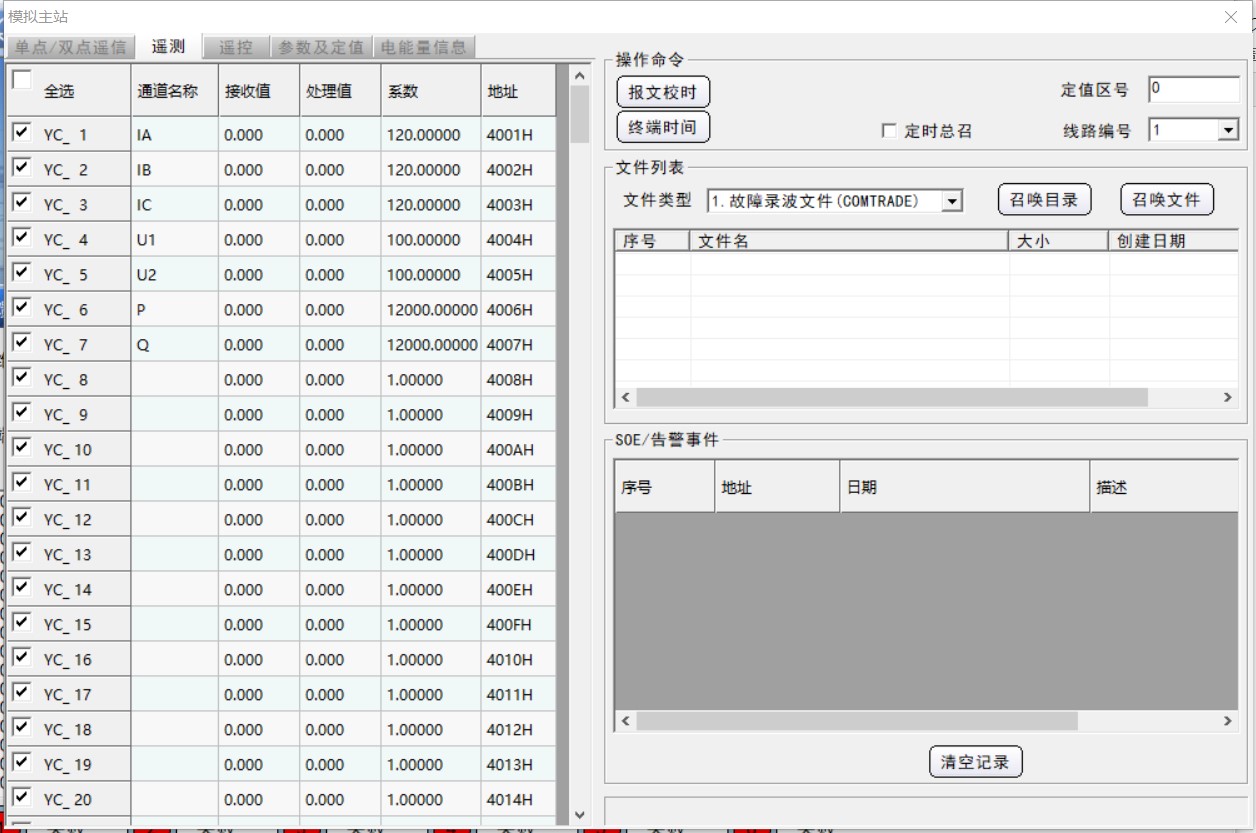

遙測：測試儀輸出電流電壓值至FTU，通過通訊端口回采電流電壓、有功無功等遙測值。

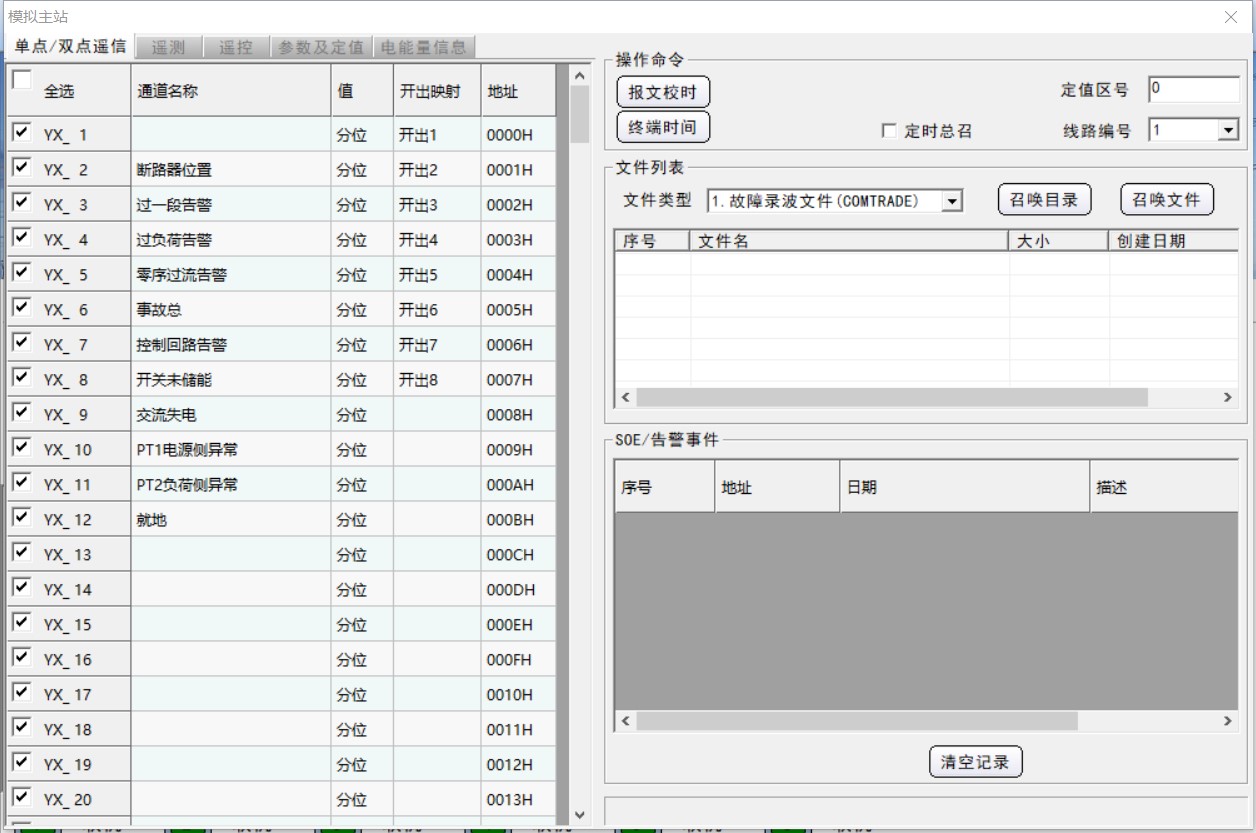

遙信：此次試驗沒有將測試儀的開出直接接入終端控制各狀態位置，需要在終端手動改變斷路器位置、儲能、就地等位置，在監控界面查看回采遙信值。

手動分合斷路器

遙控：選擇遙控地址（如6001H），然后點擊遙控合或分，此時斷路器跟隨合或分。

此次試驗，我們配合供電公司現場調試人員進行了FTU三遙基本功能的完整測試，并保留了點號配置，以便下次測試點號一致的FTU時可直接導入使用。
